液压实验指导书

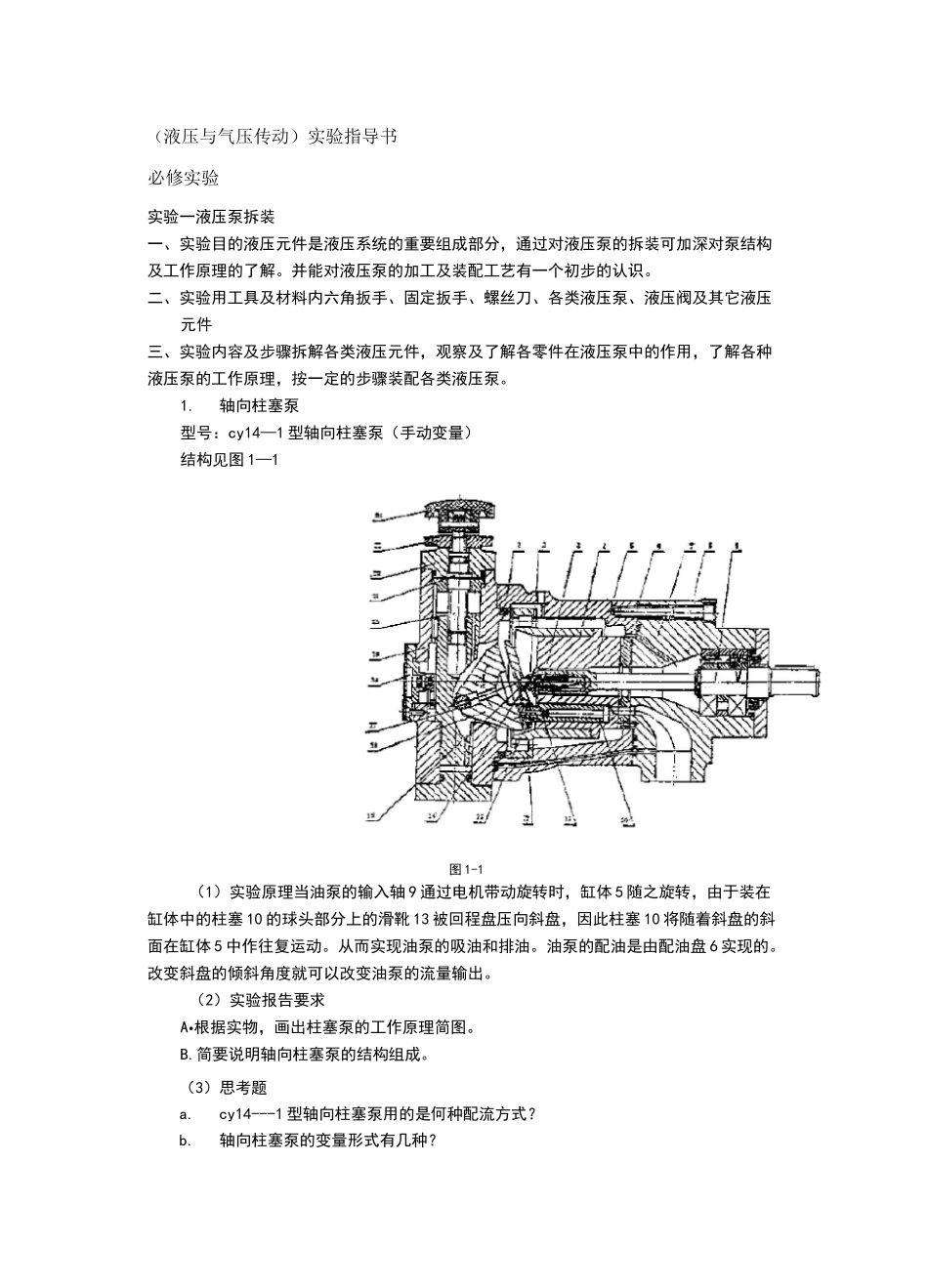

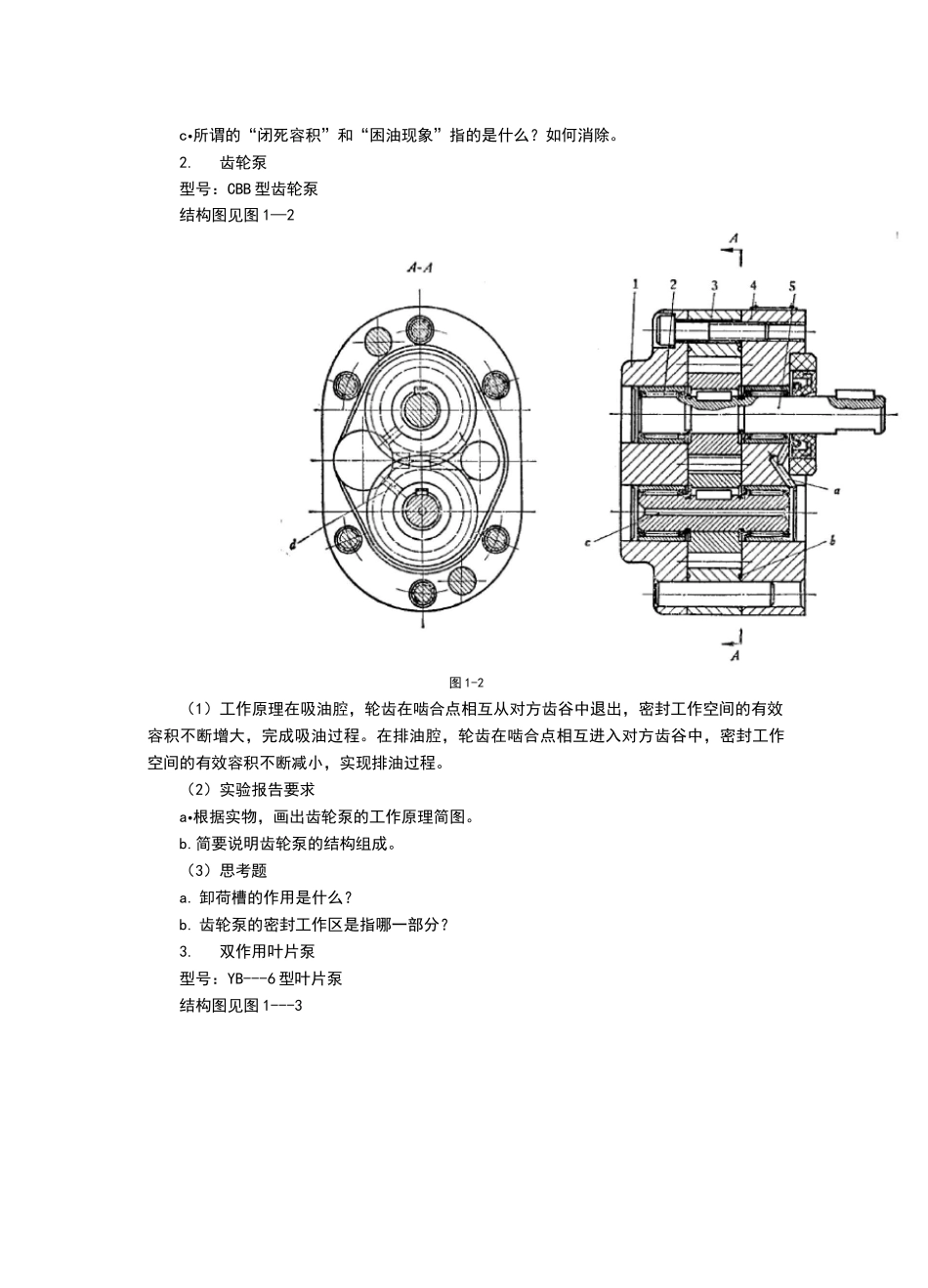

（液压与气压传动）实验指导书必修实验实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解。并能对液压泵的加工及装配工艺有一个初步的认识。二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。1.轴向柱塞泵型号：cy14—1 型轴向柱塞泵（手动变量）结构见图 1—1图 1-1（1）实验原理当油泵的输入轴 9 通过电机带动旋转时，缸体 5 随之旋转，由于装在缸体中的柱塞 10 的球头部分上的滑靴 13 被回程盘压向斜盘，因此柱塞 10 将随着斜盘的斜面在缸体 5 中作往复运动。从而实现油泵的吸油和排油。油泵的配油是由配油盘 6 实现的。改变斜盘的倾斜角度就可以改变油泵的流量输出。（2）实验报告要求A•根据实物，画出柱塞泵的工作原理简图。B.简要说明轴向柱塞泵的结构组成。（3）思考题a.cy14---1 型轴向柱塞泵用的是何种配流方式？b.轴向柱塞泵的变量形式有几种？c•所谓的“闭死容积”和“困油现象”指的是什么？如何消除。2.齿轮泵型号：CBB 型齿轮泵结构图见图 1—2图 1-2（1）工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。（2）实验报告要求a•根据实物，画出齿轮泵的工作原理简图。b.简要说明齿轮泵的结构组成。（3）思考题a. 卸荷槽的作用是什么？b. 齿轮泵的密封工作区是指哪一部分？3.双作用叶片泵型号：YB---6 型叶片泵结构图见图 1---3图 1-3（1）工作原理当轴 3 带动转子 4 转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出，叶片顶部紧贴与顶子表面，沿着定子曲线滑动。叶片往定子的长轴方向运动时叶片伸出，使得由定子 5 的内表面、配流盘 2、7、转子和叶片所形成的密闭容腔不断扩大，通过配流盘上的配流窗口实现吸油。往短轴方向运动时叶片缩进，密闭容腔不断缩小，通过配流盘上的配流窗口实现排油。转子旋转一周，叶片伸出和缩进两次。（2）试验报告要求a. 根据实物画出双作用叶片泵的工作原理简图。b. 简要说明叶片泵的结构组成。（3）思考题a. 叙述单作用叶片泵和双作用叶片泵的主要区...
