干砌石护坡施工工艺标准

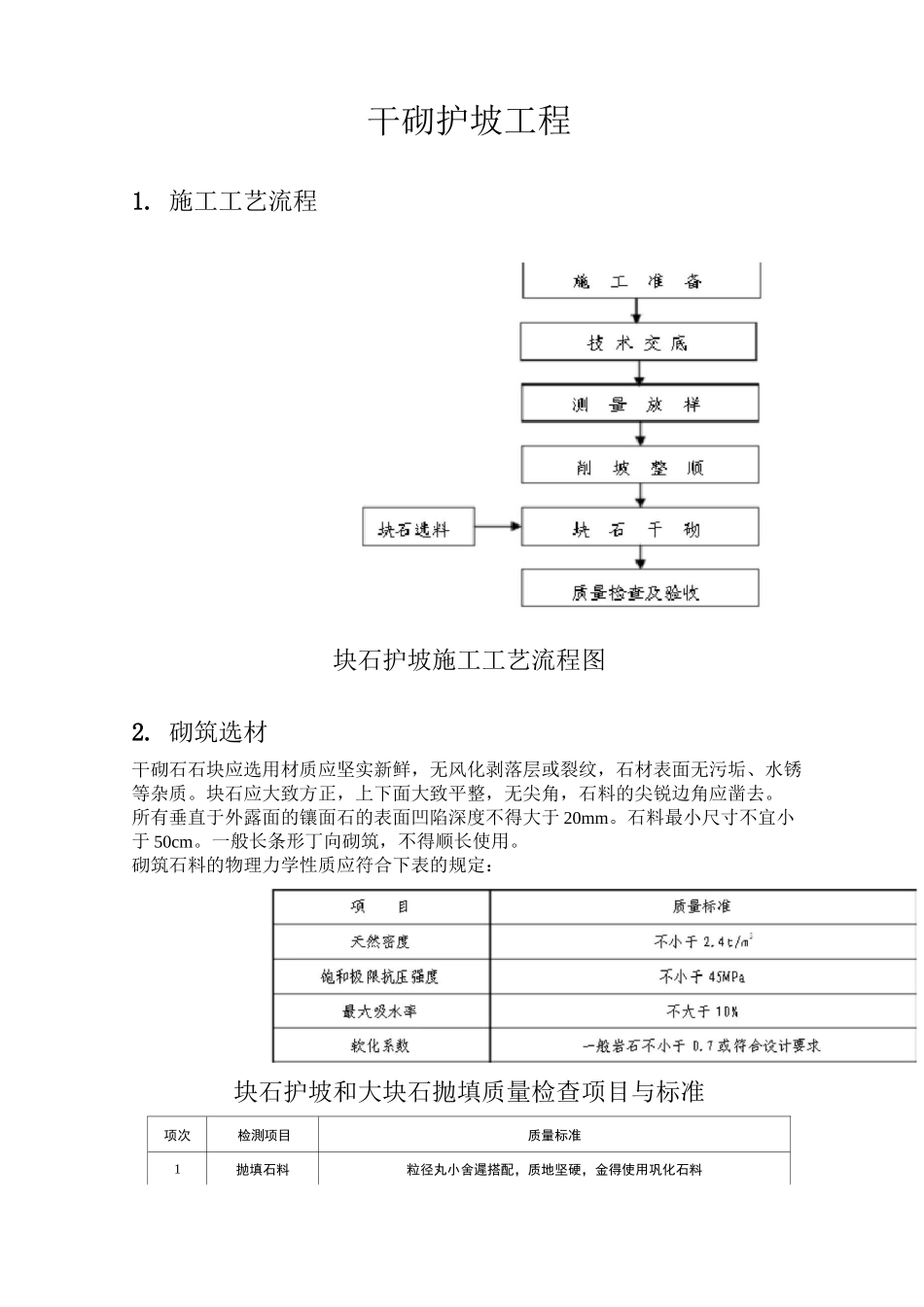

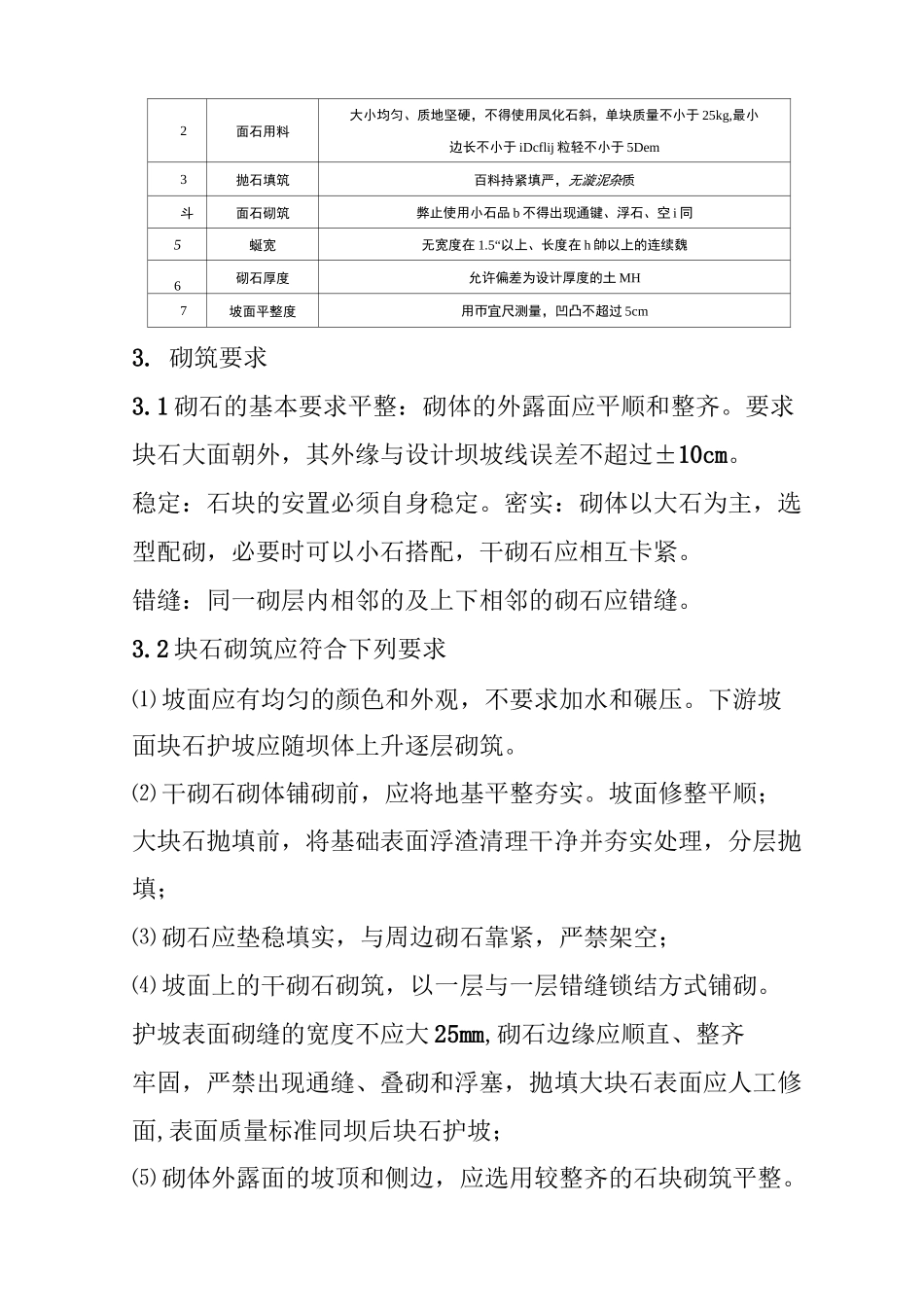

干砌护坡工程1. 施工工艺流程块石护坡施工工艺流程图2. 砌筑选材干砌石石块应选用材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。块石应大致方正，上下面大致平整，无尖角，石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面凹陷深度不得大于 20mm。石料最小尺寸不宜小于 50cm。一般长条形丁向砌筑，不得顺长使用。砌筑石料的物理力学性质应符合下表的规定：块石护坡和大块石抛填质量检查项目与标准项次检測项目质量标准1抛填石料粒径丸小舍遲搭配，质地坚硬，金得使用巩化石料2面石用料大小均匀、质地坚硬，不得使用凤化石斜，单块质量不小于 25kg,最小边长不小于 iDcflij 粒轻不小于 5Dem3抛石填筑百料持紧填严，无漩泥杂质斗面石砌筑弊止使用小石品 b 不得出现通键、浮石、空 i 同5蜒宽无宽度在 1.5“以上、长度在 h 帥以上的连续魏6砌石厚度允许偏差为设计厚度的土 MH7坡面平整度用帀宜尺测量，凹凸不超过 5cm3. 砌筑要求3.1 砌石的基本要求平整：砌体的外露面应平顺和整齐。要求块石大面朝外，其外缘与设计坝坡线误差不超过±10cm。稳定：石块的安置必须自身稳定。密实：砌体以大石为主，选型配砌，必要时可以小石搭配，干砌石应相互卡紧。错缝：同一砌层内相邻的及上下相邻的砌石应错缝。3.2 块石砌筑应符合下列要求⑴ 坡面应有均匀的颜色和外观，不要求加水和碾压。下游坡面块石护坡应随坝体上升逐层砌筑。⑵ 干砌石砌体铺砌前，应将地基平整夯实。坡面修整平顺；大块石抛填前，将基础表面浮渣清理干净并夯实处理，分层抛填；⑶ 砌石应垫稳填实，与周边砌石靠紧，严禁架空；⑷ 坡面上的干砌石砌筑，以一层与一层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大 25mm,砌石边缘应顺直、整齐牢固，严禁出现通缝、叠砌和浮塞，抛填大块石表面应人工修面,表面质量标准同坝后块石护坡；⑸ 砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。⑹ 不得在外露面用块石砌筑，而中间以小石填心；不得在砌筑层面以小块石、片石找平；护坡顶应以大石块压顶；⑺为使沿石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密。⑻ 应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求；4. 检定标准坝后块石护坡单元工程质量评定标准应符合以下规定：合格标准：检查项目达到标准，检测项目合格率不小于70％。优良标准：检查项目达到标准，检测项目合格率不小于90％。2 干砌石的质量要求...
