电动机技术协议

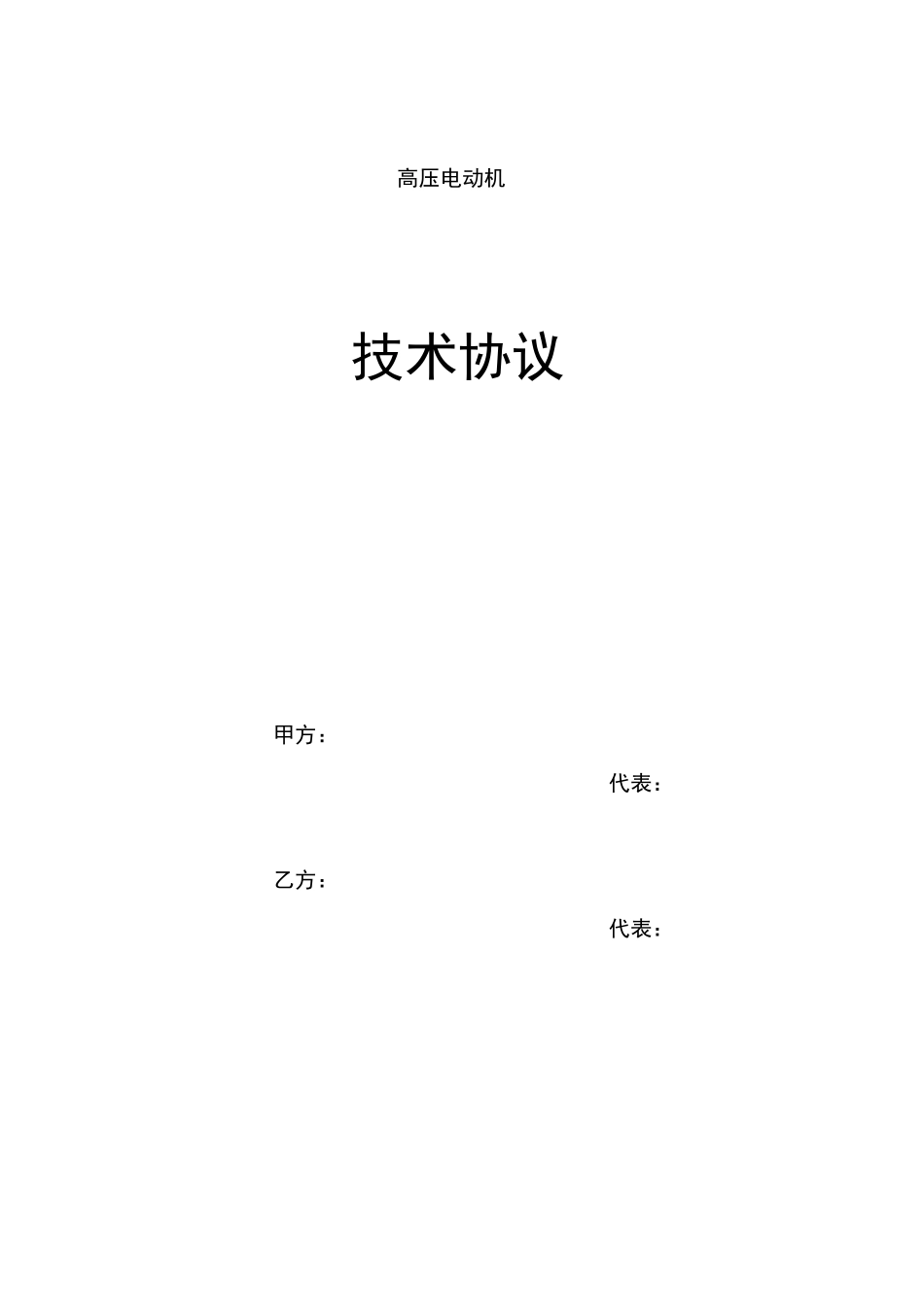

甲方：乙方：高压电动机技术协议代表：代表：扇风机高压电动机技术协议甲方：乙方：2012 年 5 月 24 日就桥矿东二风井扇风机主电动机采购相关事宜在物资贸易部进行了商务性谈判，桥煤矿（以下简称甲方）与电机厂（以下简称乙方）针对设备技术问题达成以下协议。一、设备使用环境条件1、使用地址：扇风机房2、气温：最低气温：W-20OC，最髙气温：上 401；3、年平均相对湿度：W95%；4、年平均气压：101kPa；5、地震烈度：不超过 8 度三、配套扇风机参数1、型号：ANN-2500/1250AJM2、类型：轴流式3、转速：990/min4、生产厂家：豪顿华工程四、电动机主要参数1、型号：Y500-62、额定电压：6kV3、定子电流：115.9A4、容量：1000kW5、频率：50Hz6、功率因数 cosd：0.8657、绝缘等级：F 级8、转速：992 转/min9、外壳防护等级：IP2310、冷却方式：Ic0111、安装型式：IMB312、效率：95.94%13、接法：Y14、重量：4340kg15、轴承润滑脂：3#锂基16、在用电机出品号：S500Y324062003-6五、技术要求1、电机的风罩上要用不锈钢箭头指明电机的双向旋转方向。2、所有螺栓必须具备足够的强度，并做防腐、防锈处理。3、电机全压直接启动，正常允许冷态 2 次，热态 1 次。4、当频率为额定状态下，电源电压与额定电压的偏差不超过±5%时，电机的输出功率应连续保持为额定值。5、电动机的轴承采用原装进口 SKF 轴承，进口备件应有相应的进口报关证明。6、电机外壳两端应有轴承型号、轴承用油牌号、加油换油周期及数量的铭牌。7、电机轴承室设有专门的排油口，在加入新油时，原来的油可以从排油口排出。8、测温装置要求：8.1 电机两端轴承及 3 相定子线圈必须装有测温装置。8.2 测温元件安装位置必须正确，能真实测量出电机运行时的温度。8.3 温度测量装置的引线必须与动力线分开，引向本体单独的接线盒，各线应排列整齐，并注明所连接的各部测量元件的位置。8.4 所有装置元件要求使用标准化组件，以便于更换检修。9、电机安装空间加热器，其电源为交流 220V，并设置独立接线盒，电机外壳上有加热器参数铭牌。10、电动机接线盒的接线柱与引线的连接不能采用螺栓连接（保证足够的载流余量），电机采用硅橡胶或优于硅橡胶材料性能的引线并加强绝缘。11、电动机接线盒的引线均应布置合理，有一定的对地及相间安全距离，同时电机接线盒侧的接线柱应做绝缘处理，不因飞弧而造成各种短路或电机绕组故障。主接线盒位置应便于电缆进线，电机的接线口为钢...
