卧式车床毕业设计说明书

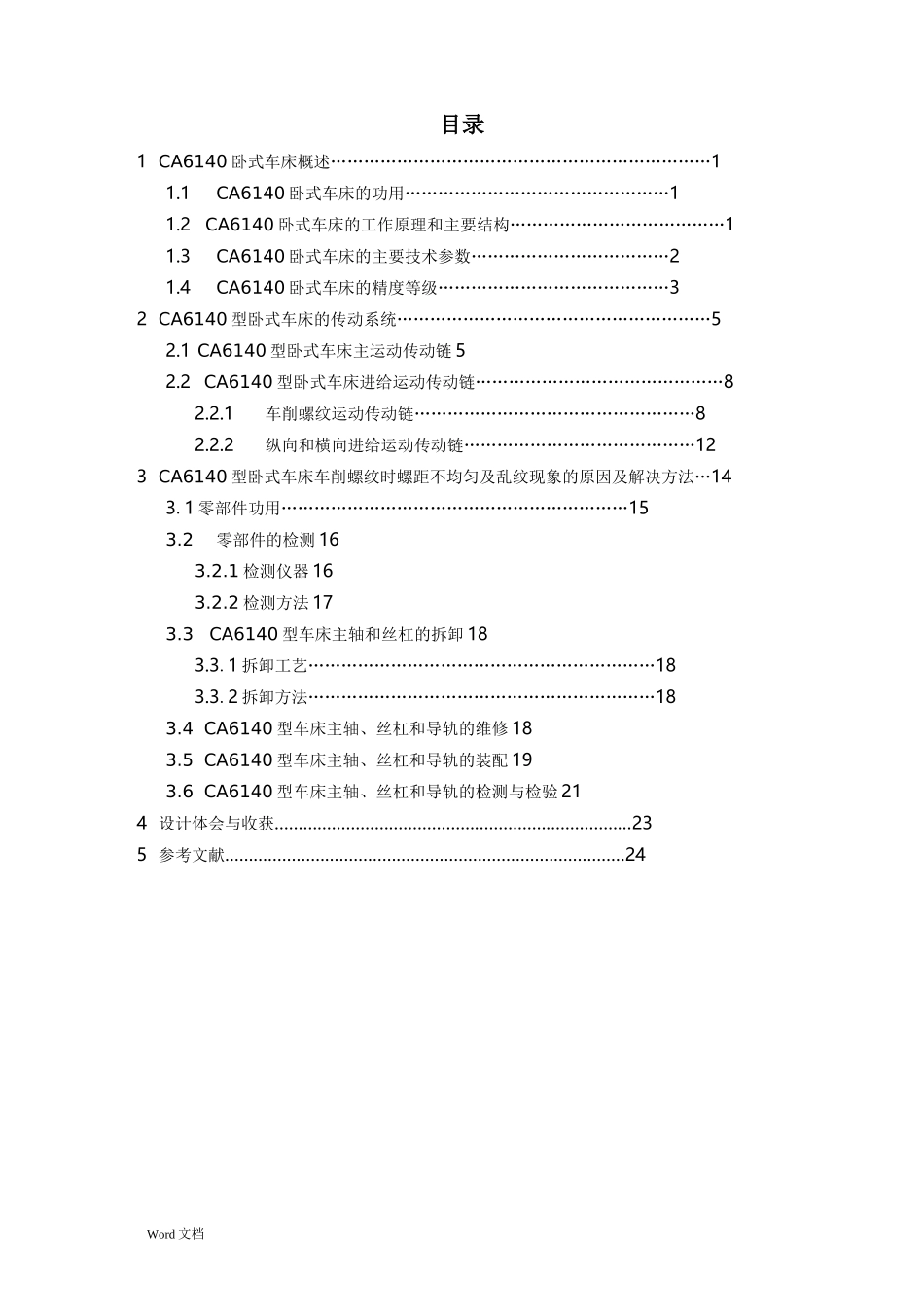

Word 文档目录1 CA6140 卧式车床概述……………………………………………………………11.1CA6140 卧式车床的功用…………………………………………11.2CA6140 卧式车床的工作原理和主要结构…………………………………11.3CA6140 卧式车床的主要技术参数………………………………21.4CA6140 卧式车床的精度等级……………………………………32 CA6140 型卧式车床的传动系统…………………………………………………52.1 CA6140 型卧式车床主运动传动链 52.2 CA6140 型卧式车床进给运动传动链………………………………………82.2.1车削螺纹运动传动链……………………………………………82.2.2纵向和横向进给运动传动链……………………………………123 CA6140 型卧式车床车削螺纹时螺距不均匀及乱纹现象的原因及解决方法…143.1 零部件功用………………………………………………………153.2零部件的检测 163.2.1 检测仪器 163.2.2 检测方法 173.3CA6140 型车床主轴和丝杠的拆卸 183.3.1 拆卸工艺………………………………………………………183.3.2 拆卸方法………………………………………………………183.4 CA6140 型车床主轴、丝杠和导轨的维修 183.5 CA6140 型车床主轴、丝杠和导轨的装配 193.6 CA6140 型车床主轴、丝杠和导轨的检测与检验 214 设计体会与收获…………………………………………………………………235 参考文献…………………………………………………………………………24Word 文档1CA6140 型卧式车床概述1.1CA6140 型卧式车床的功用CA6140 型卧式车床是我国自行设计制造的新型产品，通用性强，加工围广,适用于加工各种轴类、套筒类和盘类零件上的回转表面，例如车削外圆柱面、圆锥面、环槽及成型回转表面，加工端面及加工各种常用的公制、英制、模数制和径节制螺纹，还能进行钻孔、铰孔、滚花等工作。CA6140 型卧式车床主要由主轴箱，进给箱，溜板箱，光杠与丝杠，床身等组成如图 1 所示。图 1CA6140 卧式车床机构图1、主轴箱 2、刀架 3、尾座 4、导轨 5、9 床身 6、光杠 7、丝杠 8、溜板箱 10、进给箱 11、变速机构主轴箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动1.2CA6140 型卧式车床的工作原理与主要结构Word 文档力将运动传给进给箱。主轴箱中等主轴是车床的关键...
