高压旋喷桩施工技术交底

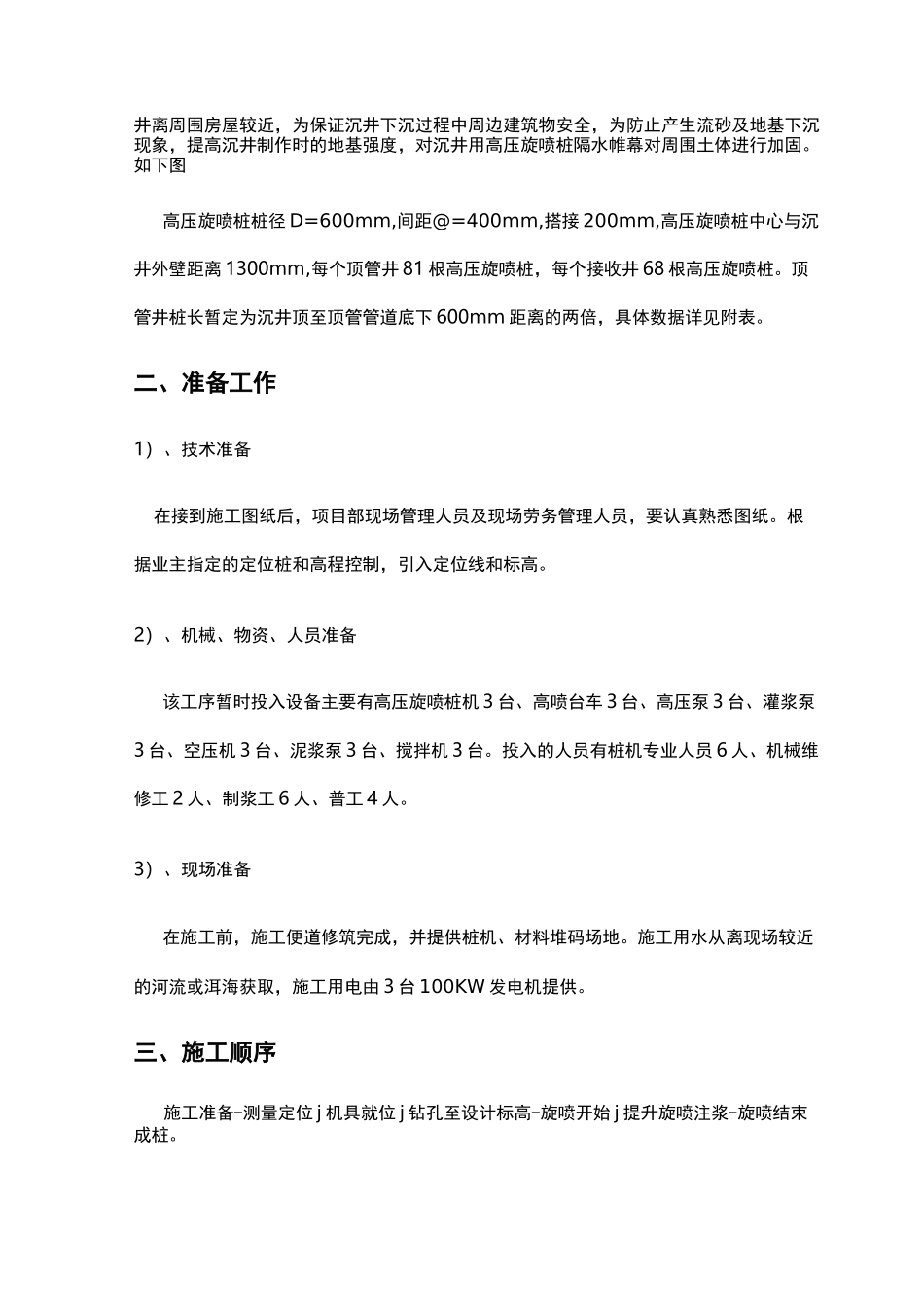

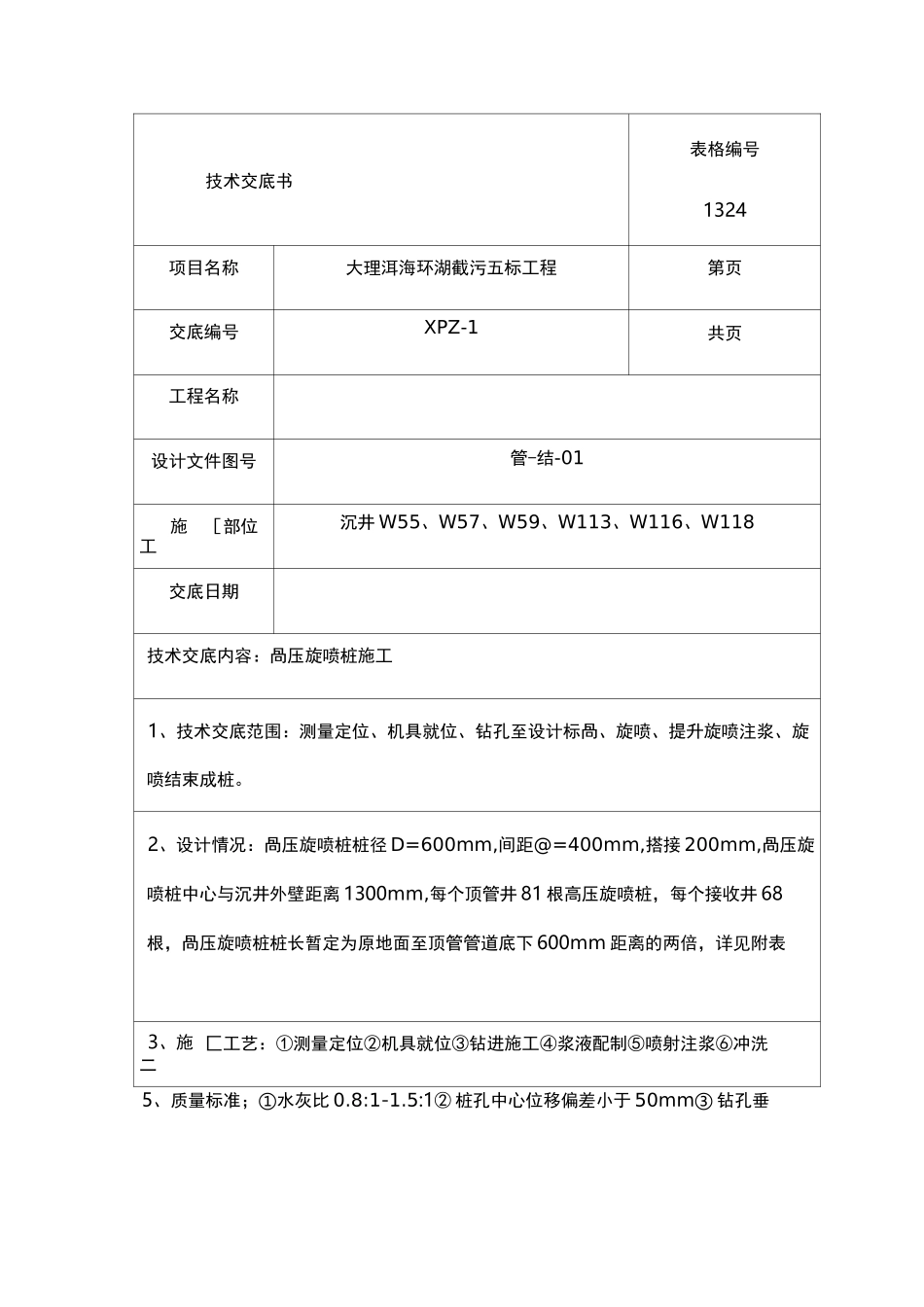

技术交底书表格编号1324项目名称大理洱海环湖截污五标工程第页交底编号XPZ-1共页工程名称设计文件图号管-结-01施工［部位沉井 W55、W57、W59、W113、W116、W118交底日期技术交底内容：咼压旋喷桩施工1、技术交底范围：测量定位、机具就位、钻孔至设计标咼、旋喷、提升旋喷注浆、旋喷结束成桩。2、设计情况：咼压旋喷桩桩径 D=600mm,间距@=400mm,搭接 200mm,咼压旋喷桩中心与沉井外壁距离 1300mm,每个顶管井 81 根高压旋喷桩，每个接收井 68根，咼压旋喷桩桩长暂定为原地面至顶管管道底下 600mm 距离的两倍，详见附表3、施二匚工艺：①测量定位②机具就位③钻进施工④浆液配制⑤喷射注浆⑥冲洗5、质量标准；①水灰比 0.8:1-1.5:1② 桩孔中心位移偏差小于 50mm③ 钻孔垂直度误差小于 1%④ 每米水泥用量约 180kg6、安全、环保、文明施工等技术措施①现场施工人员及进场人员必须穿戴好安全帽、防护鞋，月服从项目部安全员管理②施工机械定机、定员、定岗位挂安全警示牌操作人员持证上岗，严格按操作规定定期检杳、保养维修④施工现场道路平整，整洁畅通，污水经沉淀后方可排入市政管道④夜间作业，必须有足够的照明方能施工；7、成品保护措施8、其彳也应注意的问题：用红油漆在钻塔旁标注深度线，保证孔底标咼满足设计深度。重新开始喷射注浆的孑 L 段与前段搭接不小于 1m,防止桩体脱节。附表及附图：1、作业指导书；2、平面布置图；3、结构尺寸图；编制人：交底人：接收人：审核人：交底时间：接收时间：附件一作业指导书一、工程概况沉井施工区域地下水位较高，沉井施工大部分须在地下水位以下施工，且沉井离周围房屋较近，为保证沉井下沉过程中周边建筑物安全，为防止产生流砂及地基下沉现象，提高沉井制作时的地基强度，对沉井用高压旋喷桩隔水帷幕对周围土体进行加固。如下图高压旋喷桩桩径 D=600mm,间距@=400mm,搭接 200mm,高压旋喷桩中心与沉井外壁距离 1300mm,每个顶管井 81 根高压旋喷桩，每个接收井 68 根高压旋喷桩。顶管井桩长暂定为沉井顶至顶管管道底下 600mm 距离的两倍，具体数据详见附表。二、准备工作1）、技术准备在接到施工图纸后，项目部现场管理人员及现场劳务管理人员，要认真熟悉图纸。根据业主指定的定位桩和高程控制，引入定位线和标高。2）、机械、物资、人员准备该工序暂时投入设备主要有高压旋喷桩机 3 台、高喷台车 3 台、高压泵 3 台、灌浆泵3 台、空压机 3 台、泥浆泵 3 台、...
