管道工程施工方案86056

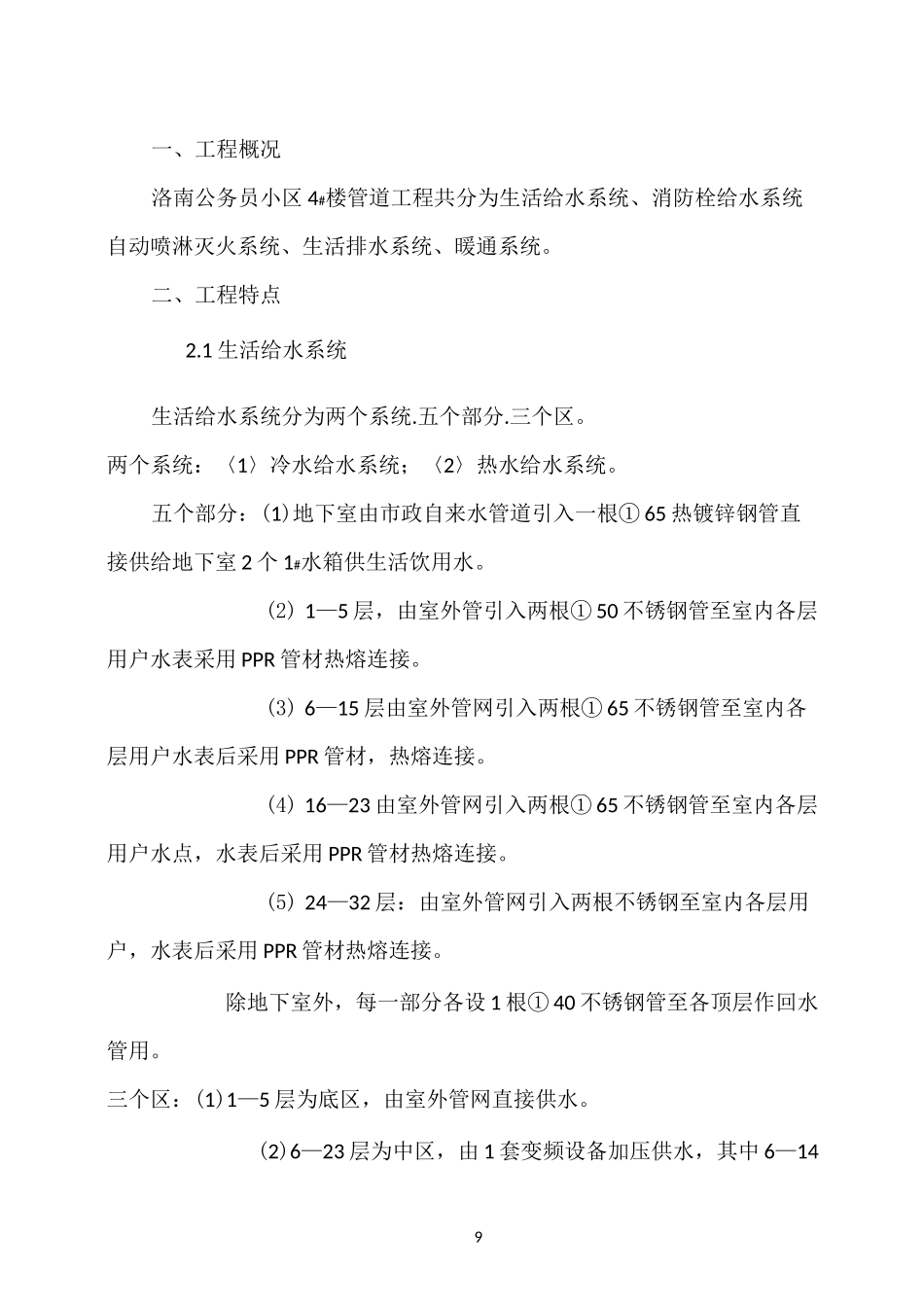

管道工程施工方案86056_第1页
1/9

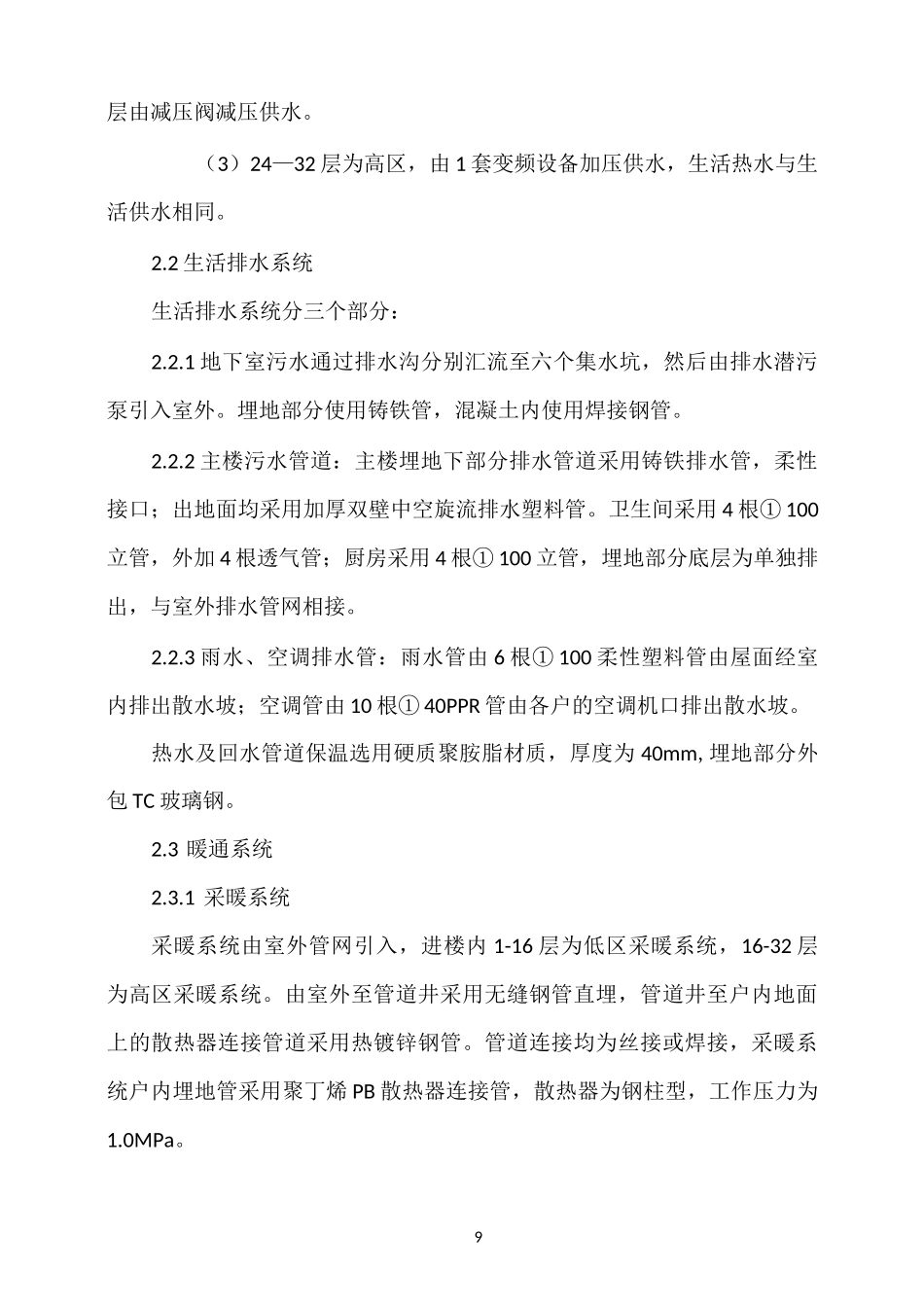

管道工程施工方案86056_第2页
2/9

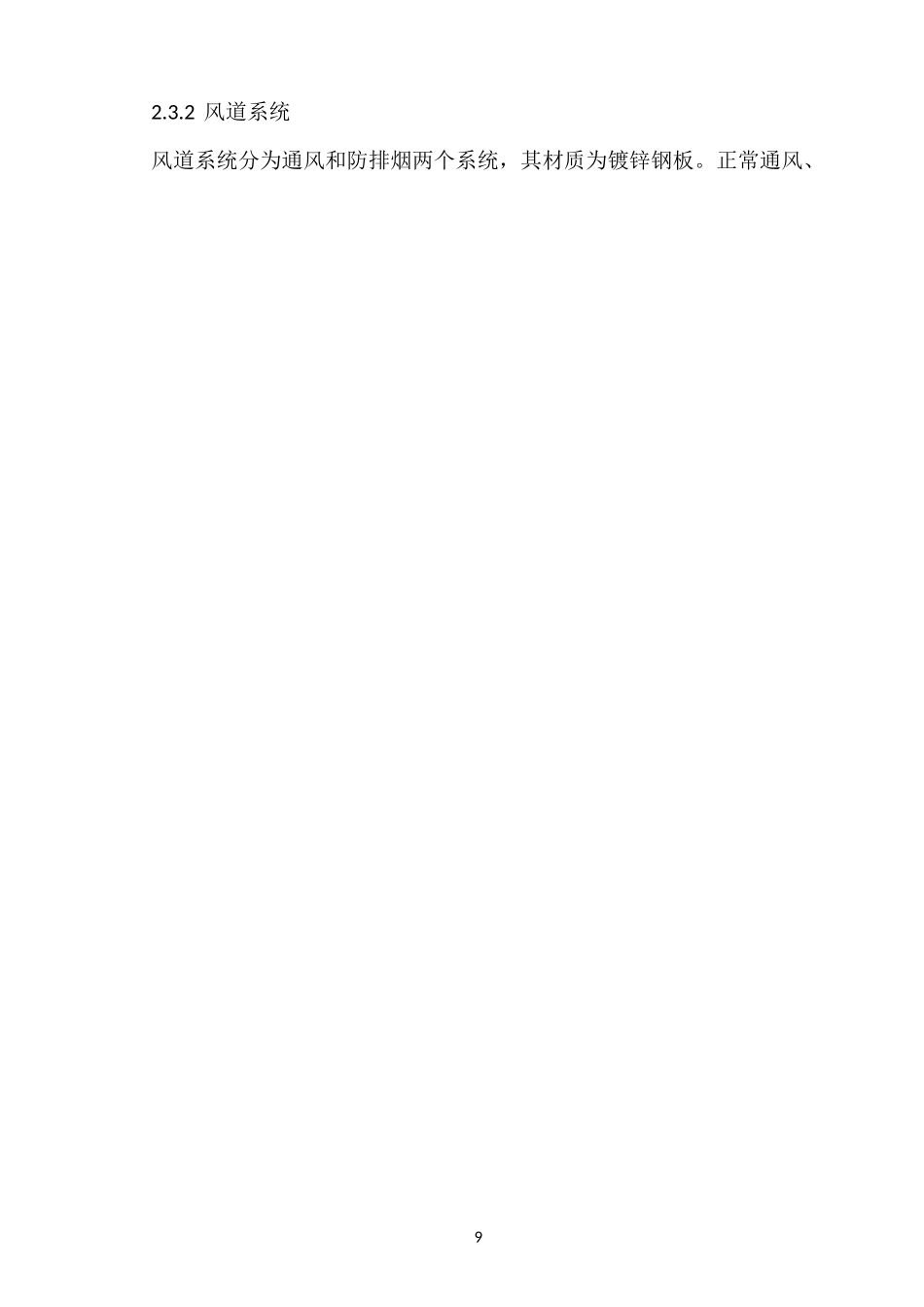

管道工程施工方案86056_第3页
3/9
9一、工程概况洛南公务员小区 4#楼管道工程共分为生活给水系统、消防栓给水系统自动喷淋灭火系统、生活排水系统、暖通系统。二、工程特点2.1 生活给水系统生活给水系统分为两个系统.五个部分.三个区。两个系统:〈1〉冷水给水系统;〈2〉热水给水系统。五个部分:(1)地下室由市政自来水管道引入一根① 65 热镀锌钢管直接供给地下室 2 个 1#水箱供生活饮用水。(2) 1—5 层,由室外管引入两根① 50 不锈钢管至室内各层用户水表采用 PPR 管材热熔连接。(3) 6—15 层由室外管网引入两根① 65 不锈钢管至室内各层用户水表后采用 PPR 管材,热熔连接。(4) 16—23 由室外管网引入两根① 65 不锈钢管至室内各层用户水点,水表后采用 PPR 管材热熔连接。(5) 24—32 层:由室外管网引入两根不锈钢至室内各层用户,水表后采用 PPR 管材热熔连接。除地下室外,每一部分各设 1 根① 40 不锈钢管至各顶层作回水管用。三个区:(1)1—5 层为底区,由室外管网直接供水。(2)6—23 层为中区,由 1 套变频设备加压供水,其中 6—149层由减压阀减压供水。(3)24—32 层为高区,由 1 套变频设备加压供水,生活热水与生活供水相同。2.2 生活排水系统生活排水系统分三个部分:2.2.1 地下室污水通过排水沟分别汇流至六个集水坑,然后由排水潜污泵引入室外。埋地部分使用铸铁管,混凝土内使用焊接钢管。2.2.2 主楼污水管道:主楼埋地下部分排水管道采用铸铁排水管,柔性接口;出地面均采用加厚双壁中空旋流排水塑料管。卫生间采用 4 根① 100立管,外加 4 根透气管;厨房采用 4 根① 100 立管,埋地部分底层为单独排出,与室外排水管网相接。2.2.3 雨水、空调排水管:雨水管由 6 根① 100 柔性塑料管由屋面经室内排出散水坡;空调管由 10 根① 40PPR 管由各户的空调机口排出散水坡。热水及回水管道保温选用硬质聚胺脂材质,厚度为 40mm,埋地部分外包 TC 玻璃钢。2.3 暖通系统2.3.1 采暖系统采暖系统由室外管网引入,进楼内 1-16 层为低区采暖系统,16-32 层为高区采暖系统。由室外至管道井采用无缝钢管直埋,管道井至户内地面上的散热器连接管道采用热镀锌钢管。管道连接均为丝接或焊接,采暖系统户内埋地管采用聚丁烯 PB 散热器连接管,散热器为钢柱型,工作压力为1.0MPa。92.3.2 风道系统风道系统分为通风和防排烟两个系统,其材质为镀锌钢板。正常通风、试验段施工方案3.3 雨水、空调管道安装...
