船舶管系生产设计规范..

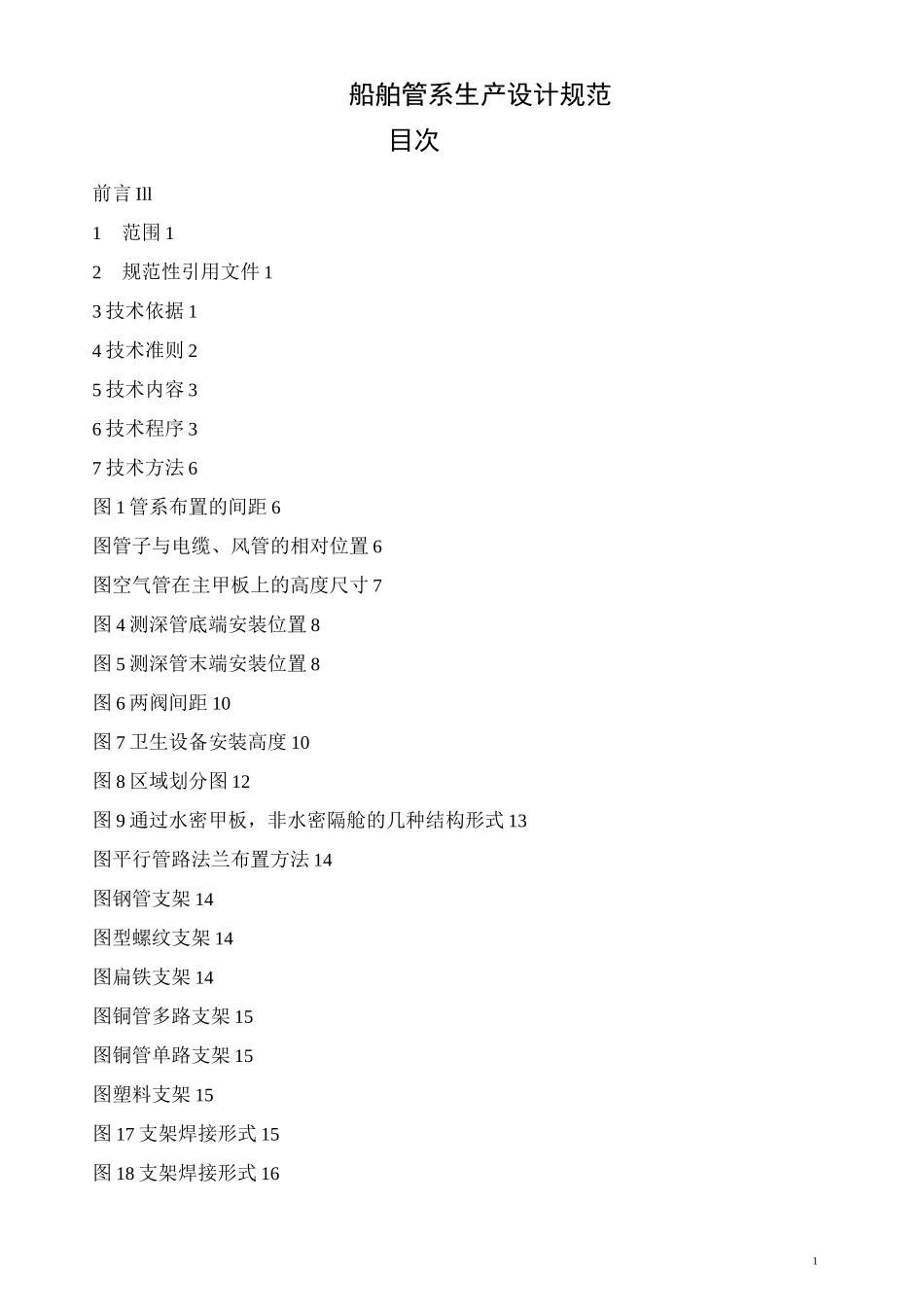

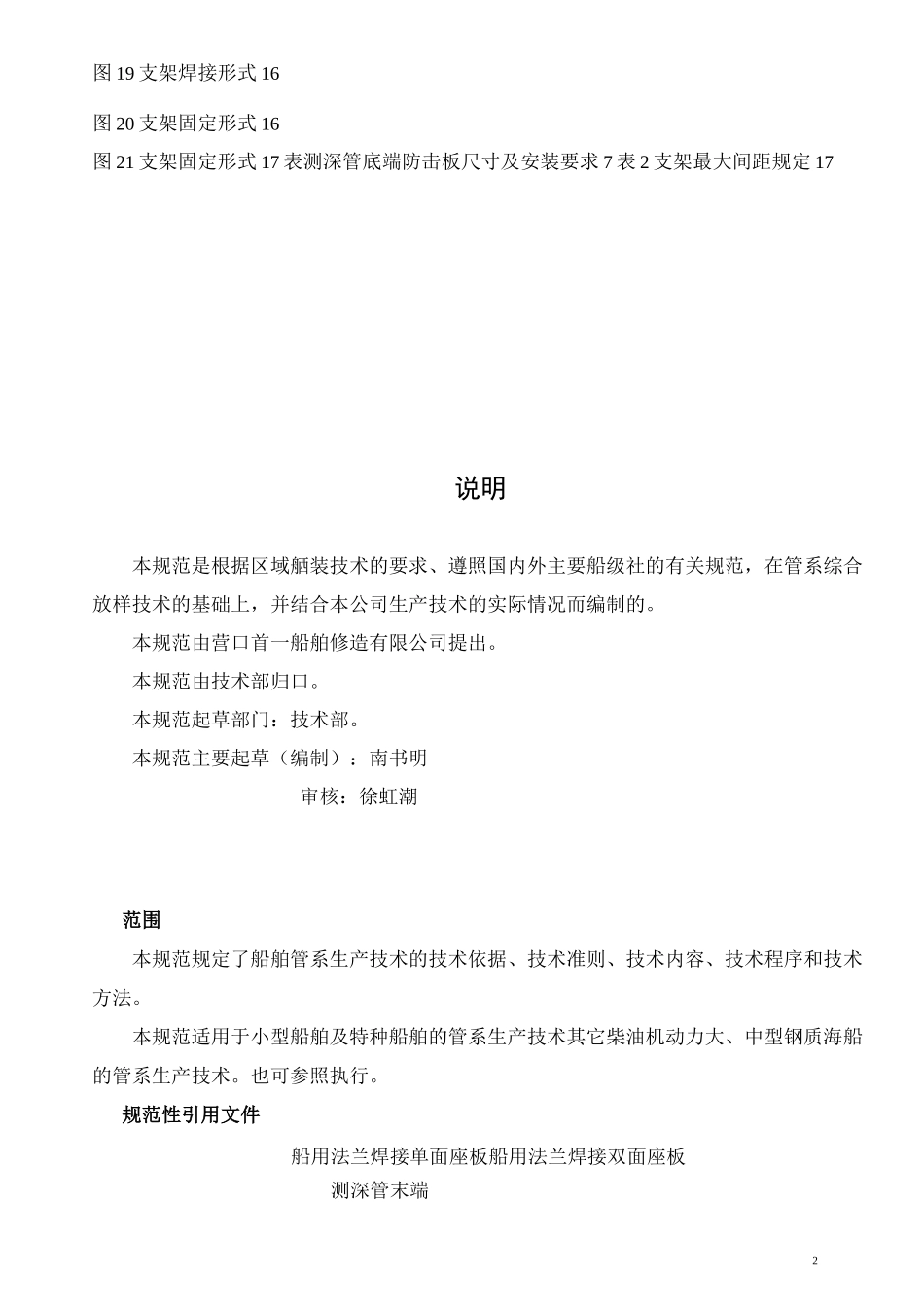

1船舶管系生产设计规范目次前言 Ill1范围 12规范性引用文件 13 技术依据 14 技术准则 25 技术内容 36 技术程序 37 技术方法 6图 1 管系布置的间距 6图管子与电缆、风管的相对位置 6图空气管在主甲板上的高度尺寸 7图 4 测深管底端安装位置 8图 5 测深管末端安装位置 8图 6 两阀间距 10图 7 卫生设备安装高度 10图 8 区域划分图 12图 9 通过水密甲板，非水密隔舱的几种结构形式 13图平行管路法兰布置方法 14图钢管支架 14图型螺纹支架 14图扁铁支架 14图铜管多路支架 15图铜管单路支架 15图塑料支架 15图 17 支架焊接形式 15图 18 支架焊接形式 162图 19 支架焊接形式 16图 20 支架固定形式 16图 21 支架固定形式 17 表测深管底端防击板尺寸及安装要求 7 表 2 支架最大间距规定 17说明本规范是根据区域舾装技术的要求、遵照国内外主要船级社的有关规范，在管系综合放样技术的基础上，并结合本公司生产技术的实际情况而编制的。本规范由营口首一船舶修造有限公司提出。本规范由技术部归口。本规范起草部门：技术部。本规范主要起草（编制）：南书明审核：徐虹潮范围本规范规定了船舶管系生产技术的技术依据、技术准则、技术内容、技术程序和技术方法。本规范适用于小型船舶及特种船舶的管系生产技术其它柴油机动力大、中型钢质海船的管系生产技术。也可参照执行。规范性引用文件船用法兰焊接单面座板船用法兰焊接双面座板测深管末端3船用焊接套管法兰式通舱管件螺纹接头通舱件船用法兰密封垫片及选用规定船体强力构件开孔及补强船舶管子零件技术规范船舶建造质量标准建造精度技术依据3.1 管系生产技术必须依据船舶建造规格书及船东与公司所签合同的有关条款规定。3.2 管系生产技术必须依据相关船级社的规范、规则以及船级社检验的有关要求。3.3 管系生产技术必须根据船体结构（主尺度、甲板高度、梁拱、舷弧）线型及分段、总段划分的要求进行，并根据有关全船布置，机舱、泵舱、主船体及上层建筑区域的各类机电设备，船舶设施及房舱设施的具体布置要求进行。3.4 管系生产技术必须根据产品的初步技术、详细技术所确定的各类管路系统工作原理图、布置图的要求进行。3.5 管系生产技术必须依据主机、辅机、甲板机械等各类机电设备的技术资料要求和管系阀件、附件的连接规定。3.6 管系生产技术必须依据国家标准、行业标准和企业标准的有关规定。3.7 管系生产技术必须参照《船舶建...
