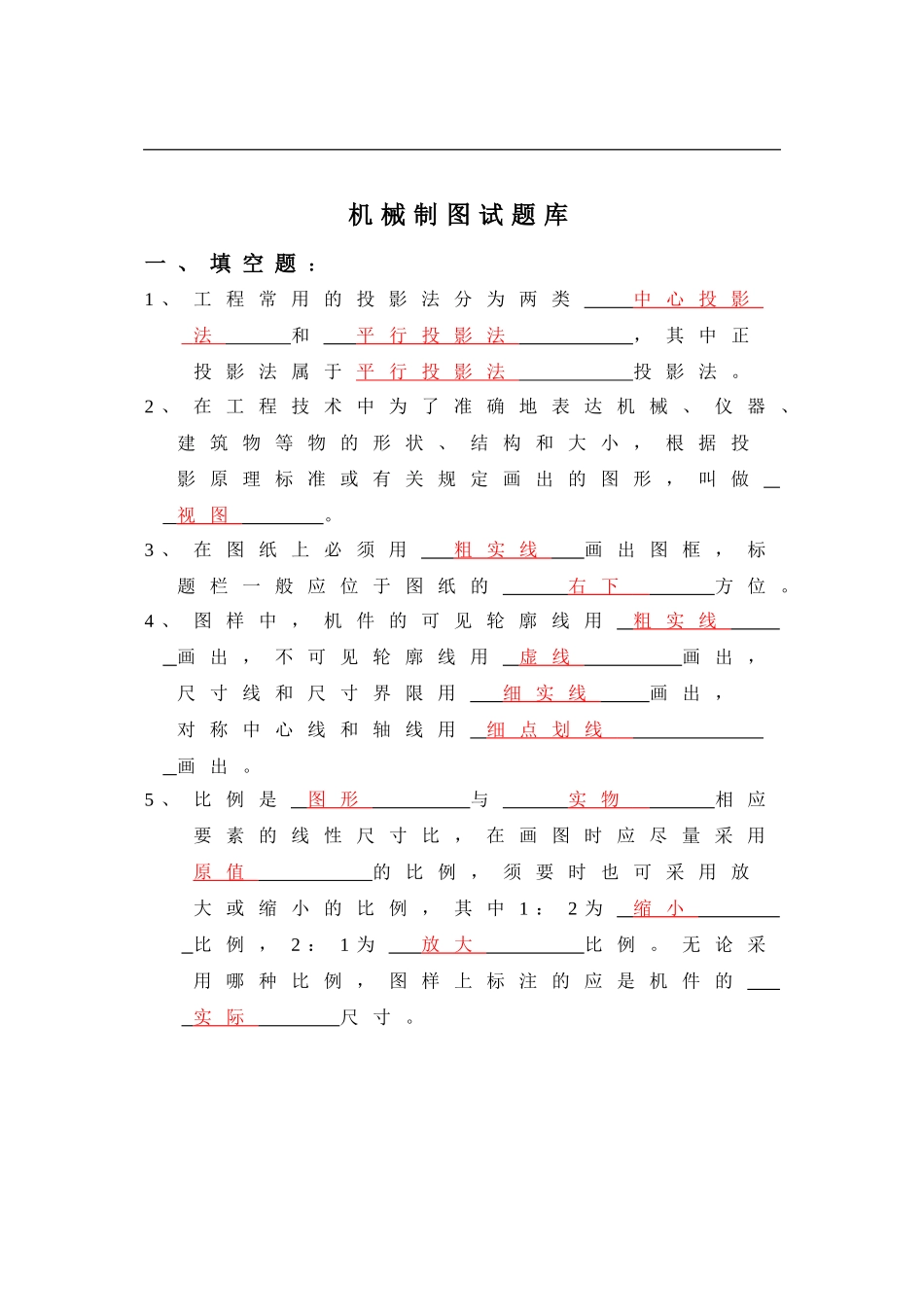

机 械 制 图 试 题 库一 、 填 空 题 ： 1 、 工 程 常 用 的 投 影 法 分 为 两 类 中 心 投 影 法 和 平 行 投 影 法 ， 其 中 正投 影 法 属 于 平 行 投 影 法 投 影 法 。2 、 在 工 程 技 术 中 为 了 准 确 地 表 达 机 械 、 仪 器 、建 筑 物 等 物 的 形 状 、 结 构 和 大 小 ， 根 据 投影 原 理 标 准 或 有 关 规 定 画 出 的 图 形 ， 叫 做 视 图 。3 、 在 图 纸 上 必 须 用 粗 实 线 画 出 图 框 ， 标题 栏 一 般 应 位 于 图 纸 的 右 下 方 位 。4 、 图 样 中 ， 机 件 的 可 见 轮 廓 线 用 粗 实 线 画 出 ， 不 可 见 轮 廓 线 用 虚 线 画 出 ，尺 寸 线 和 尺 寸 界 限 用 细 实 线 画 出 ， 对 称 中 心 线 和 轴 线 用 细 点 划 线 画 出 。5 、 比 例 是 图 形 与 实 物 相 应要 素 的 线 性 尺 寸 比 ， 在 画 图 时 应 尽 量 采 用 原 值 的 比 例 ， 须 要 时 也 可 采 用 放大 或 缩 小 的 比 例 ， 其 中 1 ： 2 为 缩 小 比 例 ， 2 ： 1 为 放 大 比 例 。 无 论 采用 哪 种 比 例 ， 图 样 上 标 注 的 应 是 机 件 的 实 际 尺 寸 。 6 、 机 件 的 真 实 大 小 以 图 样 上 所 标 注 的 尺 寸 数值 为 依 据 与 比 例 及 视 图 大 小 无 关 。7 、 标 注 尺 寸 的 三 要 素 尺 寸 数 字 、 尺 寸 线 和 尺 寸 界 线 。 8 、 尺 寸 标 注 中 的 符 号 ： R 表 示 半 径 ，Φ 表 示 直 径 。9 、 标 注 水 平 尺 寸 时 ， 尺 寸 数 字 的 字 头 方 向 应 向 上 ； 标 注 垂 直 尺 寸 时 ， 尺 寸 数 字 的 字头 方 向 左 。 角 度 的 尺 寸 数 字 一 律 按 水 平 位 置 书 写 。 当 任 何 图 线 穿 过 尺 寸数 字 时 都 必 须 断 开 。10、平面图形中的线段有 已知线段 、 中间线段 和 连接线段 三 种 。11、绘图板是用来固定 图纸 ，丁字尺是用来画 水平线 。12 、 在 机 械 制 图 中 选 用 规 定...
