AutoCAD在机械制图中的应用研究

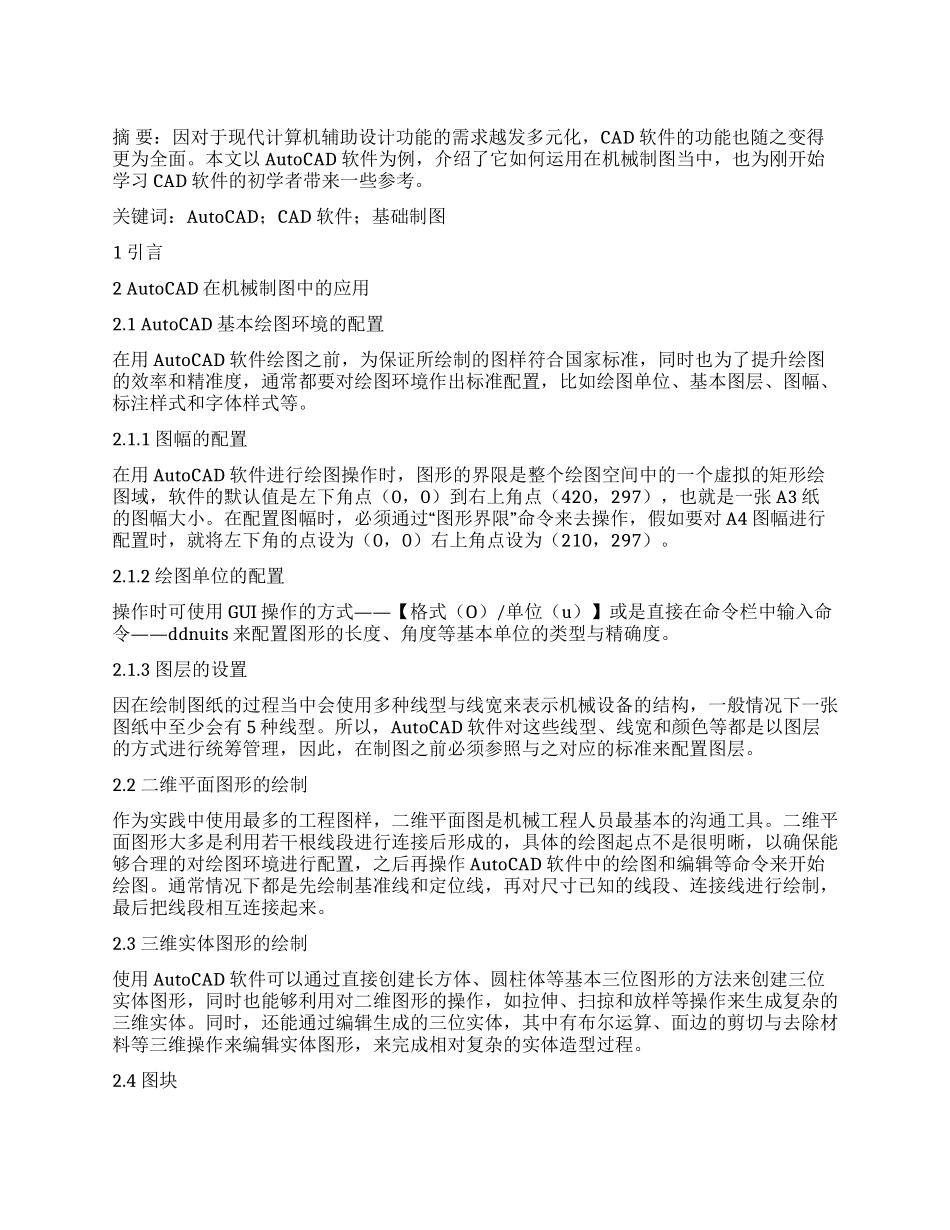

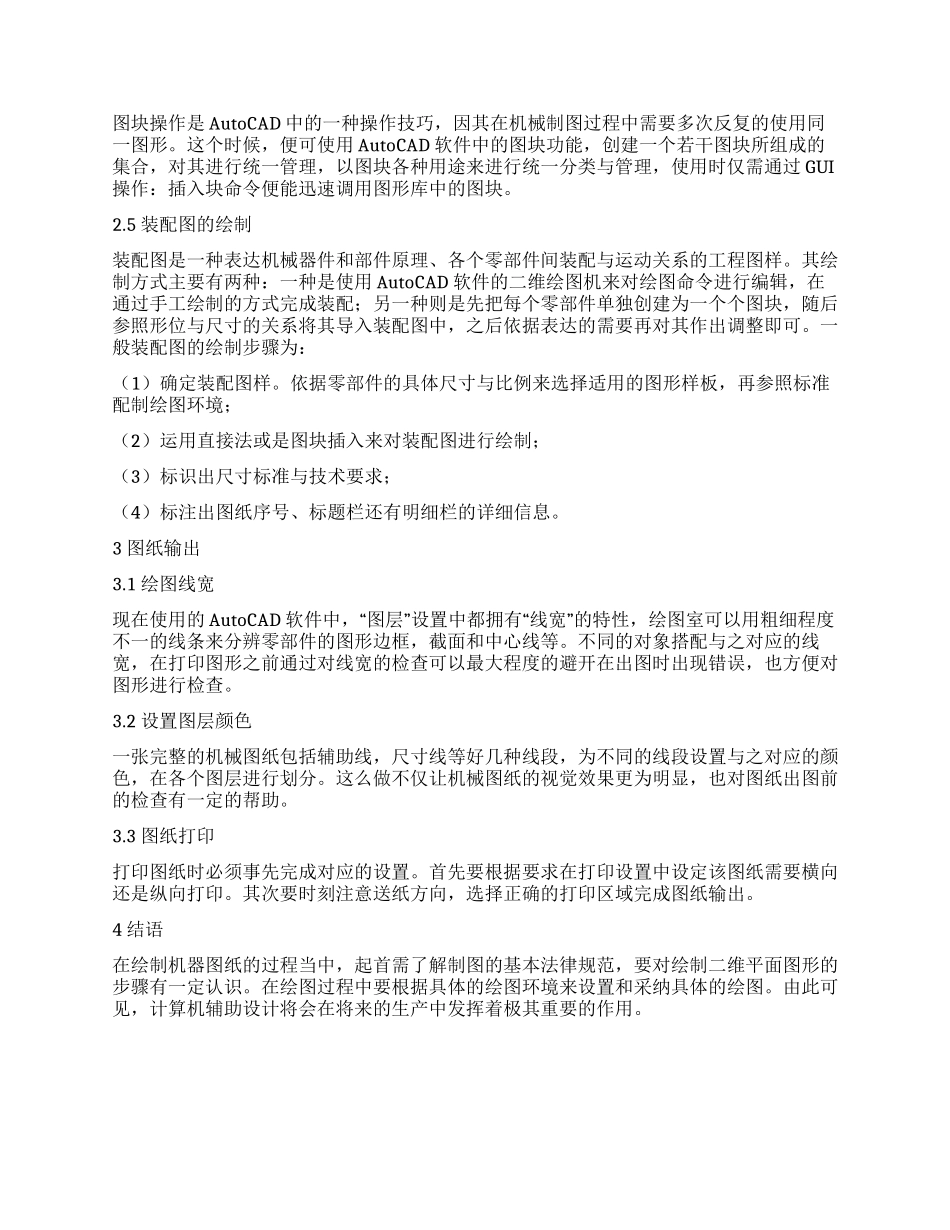

摘 要：因对于现代计算机辅助设计功能的需求越发多元化，CAD 软件的功能也随之变得更为全面。本文以 AutoCAD 软件为例，介绍了它如何运用在机械制图当中，也为刚开始学习 CAD 软件的初学者带来一些参考。关键词：AutoCAD；CAD 软件；基础制图1 引言2 AutoCAD 在机械制图中的应用2.1 AutoCAD 基本绘图环境的配置在用 AutoCAD 软件绘图之前，为保证所绘制的图样符合国家标准，同时也为了提升绘图的效率和精准度，通常都要对绘图环境作出标准配置，比如绘图单位、基本图层、图幅、标注样式和字体样式等。2.1.1 图幅的配置在用 AutoCAD 软件进行绘图操作时，图形的界限是整个绘图空间中的一个虚拟的矩形绘图域，软件的默认值是左下角点（0，0）到右上角点（420，297），也就是一张 A3 纸“”的图幅大小。在配置图幅时，必须通过 图形界限 命令来去操作，假如要对 A4 图幅进行配置时，就将左下角的点设为（0，0）右上角点设为（210，297）。2.1.2 绘图单位的配置操作时可使用 GUI——操作的方式【格式（O）/单位（u）】或是直接在命令栏中输入命——令ddnuits 来配置图形的长度、角度等基本单位的类型与精确度。2.1.3 图层的设置因在绘制图纸的过程当中会使用多种线型与线宽来表示机械设备的结构，一般情况下一张图纸中至少会有 5 种线型。所以，AutoCAD 软件对这些线型、线宽和颜色等都是以图层的方式进行统筹管理，因此，在制图之前必须参照与之对应的标准来配置图层。2.2 二维平面图形的绘制作为实践中使用最多的工程图样，二维平面图是机械工程人员最基本的沟通工具。二维平面图形大多是利用若干根线段进行连接后形成的，具体的绘图起点不是很明晰，以确保能够合理的对绘图环境进行配置，之后再操作 AutoCAD 软件中的绘图和编辑等命令来开始绘图。通常情况下都是先绘制基准线和定位线，再对尺寸已知的线段、连接线进行绘制，最后把线段相互连接起来。2.3 三维实体图形的绘制使用 AutoCAD 软件可以通过直接创建长方体、圆柱体等基本三位图形的方法来创建三位实体图形，同时也能够利用对二维图形的操作，如拉伸、扫掠和放样等操作来生成复杂的三维实体。同时，还能通过编辑生成的三位实体，其中有布尔运算、面边的剪切与去除材料等三维操作来编辑实体图形，来完成相对复杂的实体造型过程。2.4 图块图块操作是 AutoCAD 中的一种操作技巧，因其在机械制图过程中需要多次反复的使用同一图形。这个时候，便可使用...
