cad中如何插入办公表格

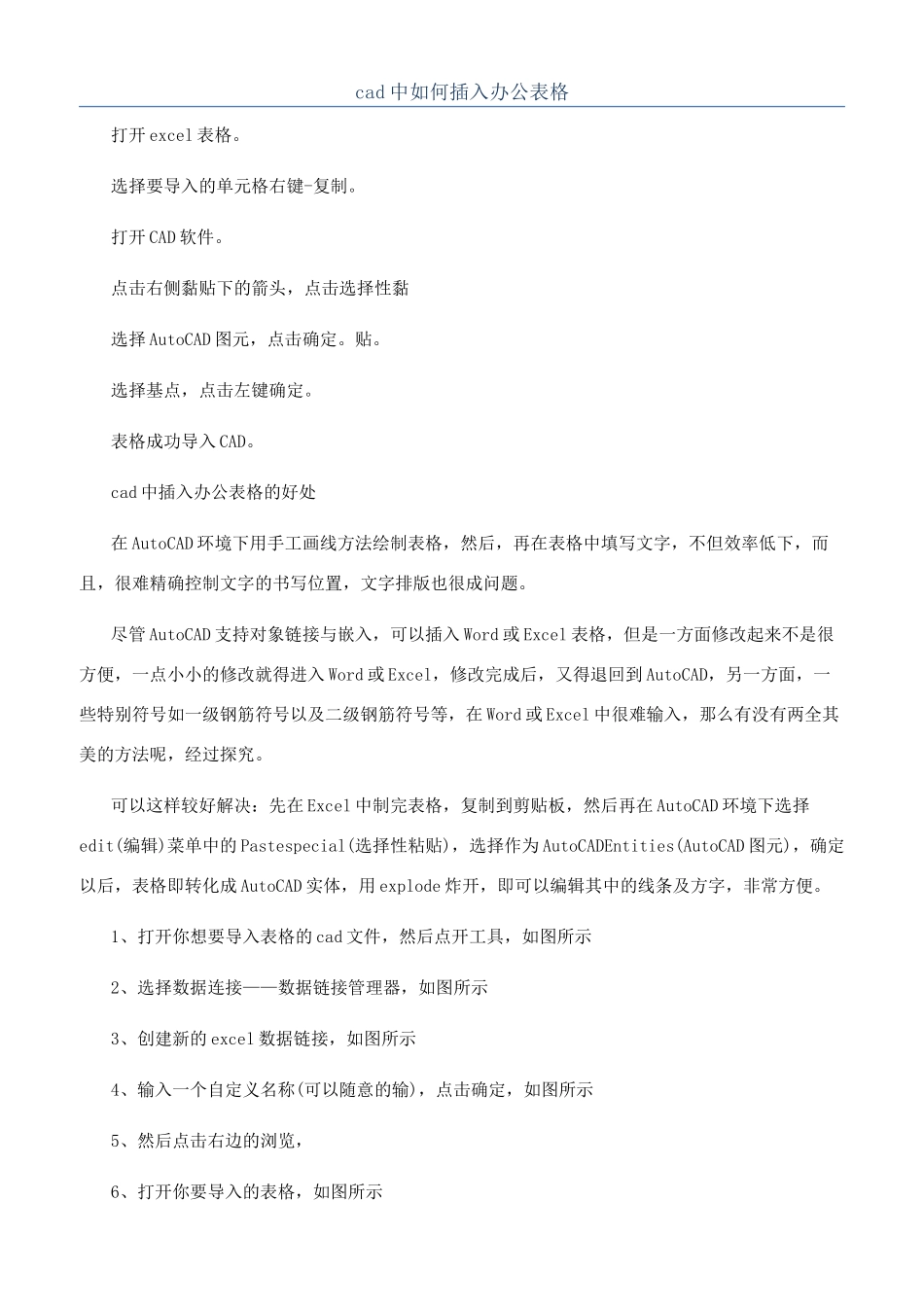

cad 中如何插入办公表格打开 excel 表格。选择要导入的单元格右键-复制。打开 CAD 软件。点击右侧黏贴下的箭头，点击选择性黏选择 AutoCAD 图元，点击确定。贴。选择基点，点击左键确定。表格成功导入 CAD。cad 中插入办公表格的好处在 AutoCAD 环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管 AutoCAD 支持对象链接与嵌入，可以插入 Word 或 Excel 表格，但是一方面修改起来不是很方便，一点小小的修改就得进入 Word 或 Excel，修改完成后，又得退回到 AutoCAD，另一方面，一些特别符号如一级钢筋符号以及二级钢筋符号等，在 Word 或 Excel 中很难输入，那么有没有两全其美的方法呢，经过探究。可以这样较好解决：先在 Excel 中制完表格，复制到剪贴板，然后再在 AutoCAD 环境下选择edit(编辑)菜单中的 Pastespecial(选择性粘贴)，选择作为 AutoCADEntities(AutoCAD 图元)，确定以后，表格即转化成 AutoCAD 实体，用 explode 炸开，即可以编辑其中的线条及方字，非常方便。1、打开你想要导入表格的 cad 文件，然后点开工具，如图所示2、选择数据连接——数据链接管理器，如图所示3、创建新的 excel 数据链接，如图所示4、输入一个自定义名称(可以随意的输)，点击确定，如图所示5、然后点击右边的浏览，6、打开你要导入的表格，如图所示7、在弹出来的对话框里面找到你要添加的表格，确定，如图所示8、在如图所示的表格里面点击确定9、点击绘图——表格，如图所示10、然后找到你命名的数据链接名字，如图所示，然后确定11、在 cad 的空白处，随便点击一下，就可以看到把表格添加进来了，如图所示cad 功能介绍CAD 应用软件提供几何造型、特征计算、绘图等功能，以完成面对机械、广告、建筑、电气各专业领域的各种专门设计。构造应用软件的四个要素是：算法、数据结构、用户界面和数据管理。数据管理软件用于存储、检索和处理大量数据，包括文字和图形信息。为此，需要建立工程数据库系统。它同一般的数据库系统相比有如下特点：数据类型更加多样，设计过程中实体关系复杂，库中数值和数据结构常常发生变动，设计者的操作主要是一种实时性的交互处理。CAD 绘图的基本功能包括：平面绘图：能以多种方式创建直线、圆、椭圆、圆环多边形(正多边形)、样条曲线等基本图形对象。·绘图辅助工具：提供了正交、对象捕捉、...
