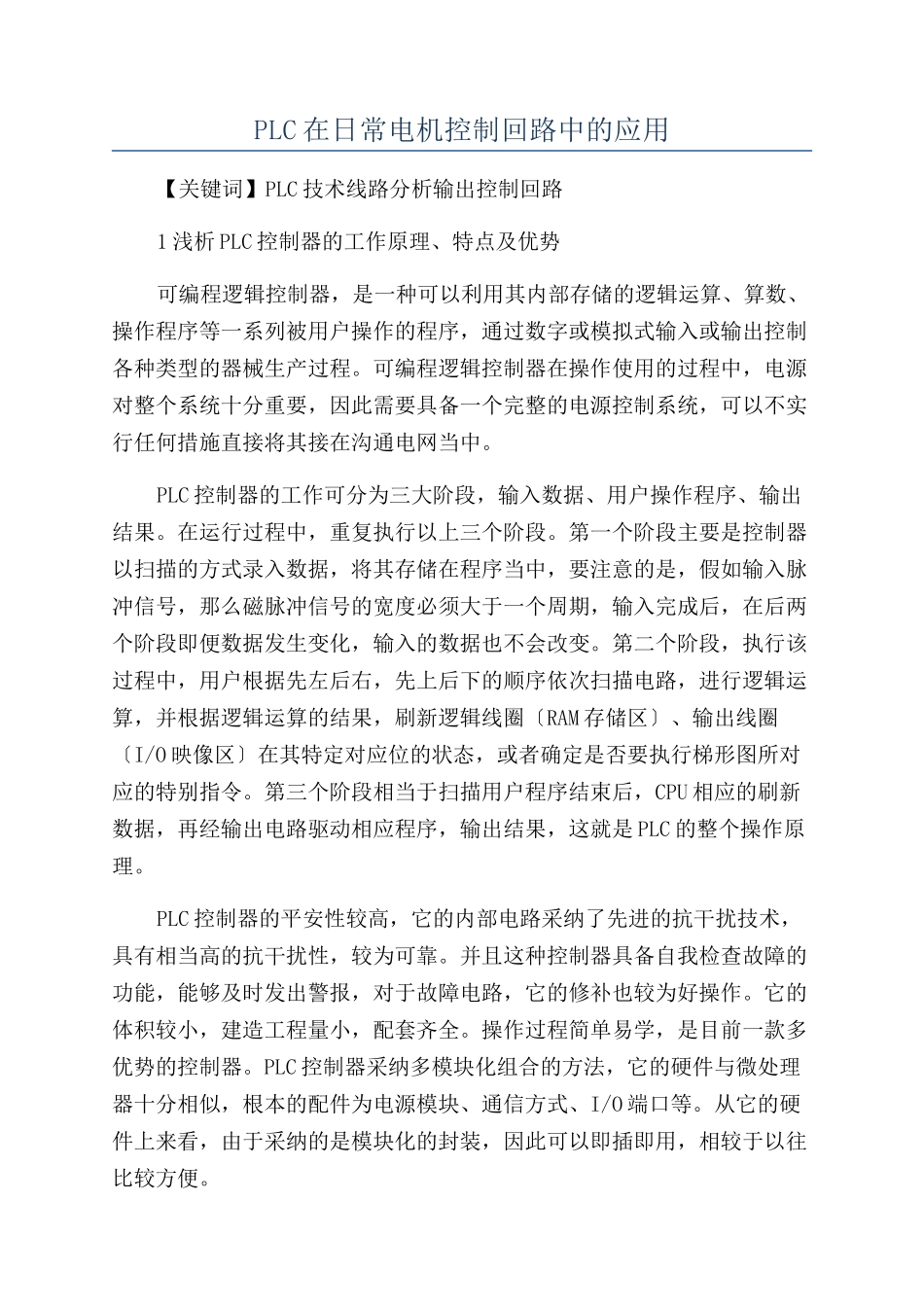

PLC在日常电机控制回路中的应用

PLC 在日常电机控制回路中的应用【关键词】PLC 技术线路分析输出控制回路1 浅析 PLC 控制器的工作原理、特点及优势可编程逻辑控制器，是一种可以利用其内部存储的逻辑运算、算数、操作程序等一系列被用户操作的程序，通过数字或模拟式输入或输出控制各种类型的器械生产过程。可编程逻辑控制器在操作使用的过程中，电源对整个系统十分重要，因此需要具备一个完整的电源控制系统，可以不实行任何措施直接将其接在沟通电网当中。PLC 控制器的工作可分为三大阶段，输入数据、用户操作程序、输出结果。在运行过程中，重复执行以上三个阶段。第一个阶段主要是控制器以扫描的方式录入数据，将其存储在程序当中，要注意的是，假如输入脉冲信号，那么磁脉冲信号的宽度必须大于一个周期，输入完成后，在后两个阶段即便数据发生变化，输入的数据也不会改变。第二个阶段，执行该过程中，用户根据先左后右，先上后下的顺序依次扫描电路，进行逻辑运算，并根据逻辑运算的结果，刷新逻辑线圈〔RAM 存储区〕、输出线圈〔I/O 映像区〕在其特定对应位的状态，或者确定是否要执行梯形图所对应的特别指令。第三个阶段相当于扫描用户程序结束后，CPU 相应的刷新数据，再经输出电路驱动相应程序，输出结果，这就是 PLC 的整个操作原理。PLC 控制器的平安性较高，它的内部电路采纳了先进的抗干扰技术，具有相当高的抗干扰性，较为可靠。并且这种控制器具备自我检查故障的功能，能够及时发出警报，对于故障电路，它的修补也较为好操作。它的体积较小，建造工程量小，配套齐全。操作过程简单易学，是目前一款多优势的控制器。PLC 控制器采纳多模块化组合的方法，它的硬件与微处理器十分相似，根本的配件为电源模块、通信方式、I/O 端口等。从它的硬件上来看，由于采纳的是模块化的封装，因此可以即插即用，相较于以往比较方便。2.1 自动循环控制线路在日常的生产生活当中机械化生产常常存在，有一些零件在生产的过程中需要来回反复的打磨，这就对工作台的要求比较高，不仅需要工作台能够运转到特定位置，还需要它能够自动转换方向，方便循环打磨器材，保证零件的加工。我们在设计时可以在工作台两端的位置添加两个开个开关，保证这两个开关与正反运行电路相串联。从而，保证在平常时，电路断开，工作台不工作，开关闭合之后，工作台反向进行运作。2.2 电机启动控制电路生产过程中，为了防止电流过大损坏机器，常采纳时间继电器依次控制 3 个接触器。首先，...
