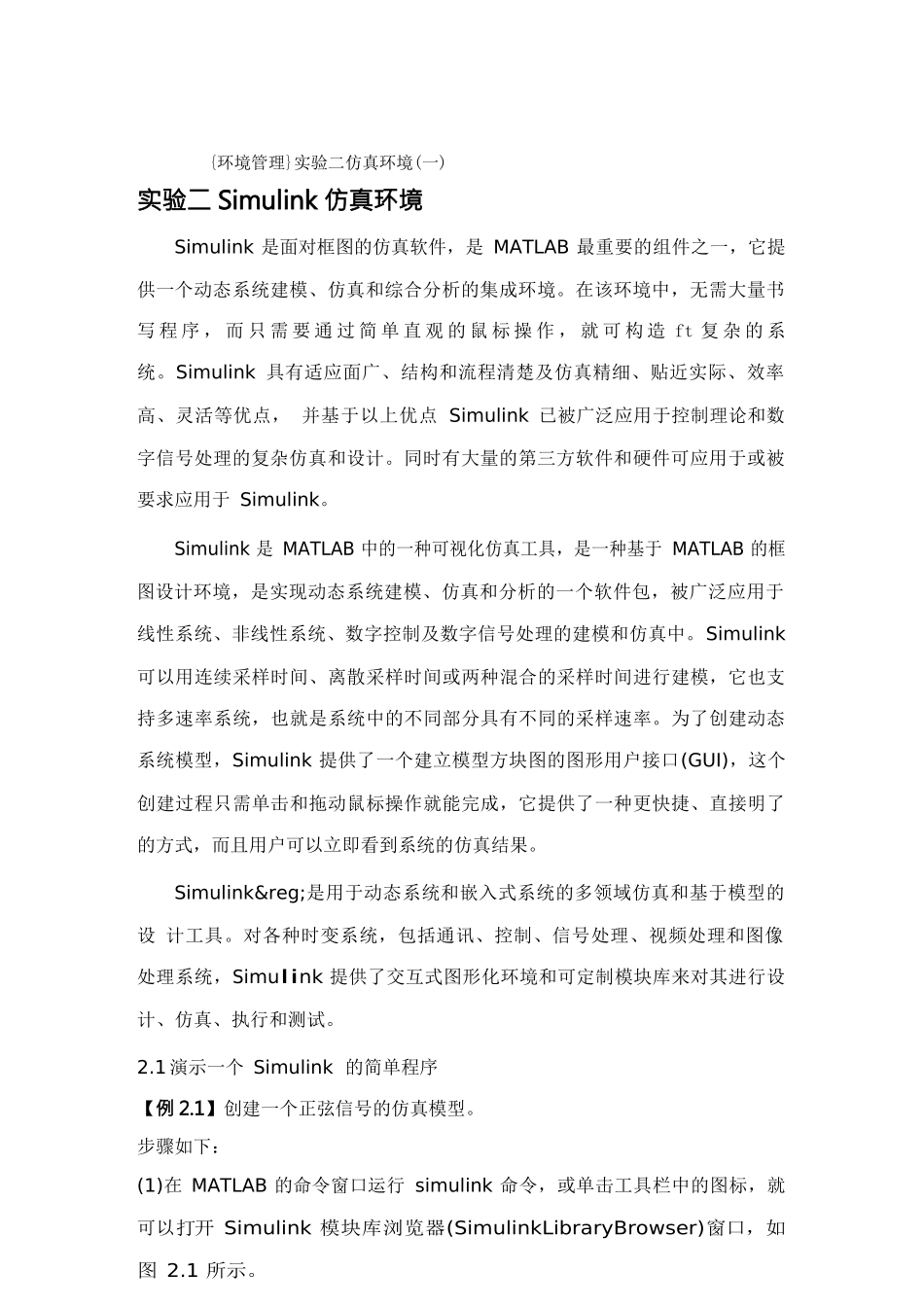

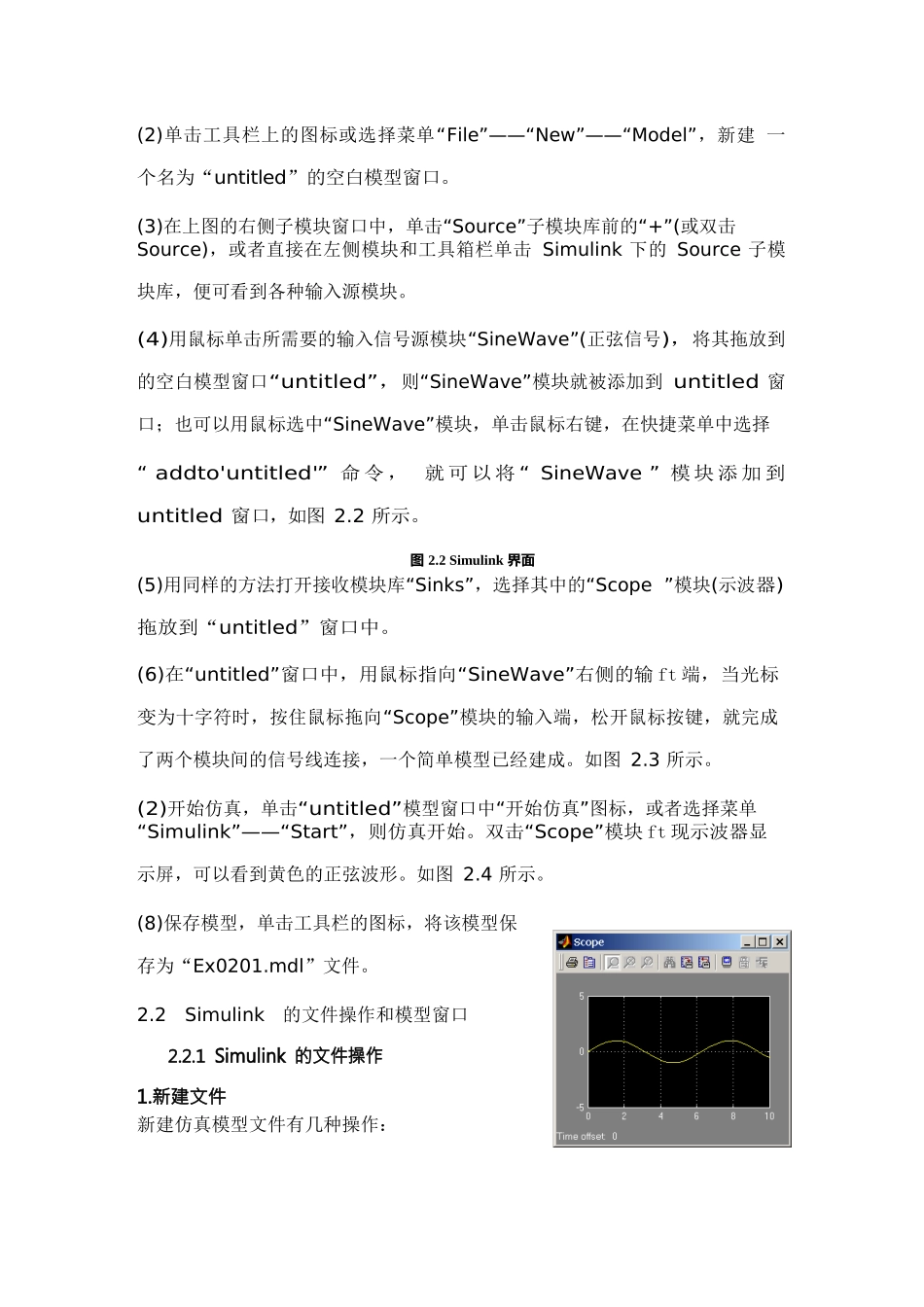

{环境管理}实验二仿真环境(一)实验二 Simulink 仿真环境Simulink 是面对框图的仿真软件，是 MATLAB 最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。在该环境中，无需大量书写 程 序 ， 而 只 需 要 通 过 简 单 直 观 的 鼠 标 操 作 ， 就 可 构 造 ft 复 杂 的 系统。Simulink 具有适应面广、结构和流程清楚及仿真精细、贴近实际、效率高、灵活等优点， 并基于以上优点 Simulink 已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。同时有大量的第三方软件和硬件可应用于或被要求应用于 Simulink。Simulink 是 MATLAB 中的一种可视化仿真工具，是一种基于 MATLAB 的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。Simulink 可以用连续采样时间、离散采样时间或两种混合的采样时间进行建模，它也支持多速率系统，也就是系统中的不同部分具有不同的采样速率。为了创建动态系统模型，Simulink 提供了一个建立模型方块图的图形用户接口(GUI)，这个创建过程只需单击和拖动鼠标操作就能完成，它提供了一种更快捷、直接明了的方式，而且用户可以立即看到系统的仿真结果。Simulink®是用于动态系统和嵌入式系统的多领域仿真和基于模型的设 计工具。对各种时变系统，包括通讯、控制、信号处理、视频处理和图像处理系统，Simulink 提供了交互式图形化环境和可定制模块库来对其进行设计、仿真、执行和测试。2.1 演示一个 Simulink 的简单程序【例 2.1】创建一个正弦信号的仿真模型。步骤如下：(1)在 MATLAB 的命令窗口运行 simulink 命令，或单击工具栏中的图标，就可以打开 Simulink 模块库浏览器(SimulinkLibraryBrowser)窗口，如图 2.1 所示。(2)单击工具栏上的图标或选择菜单“File”——“New”——“Model”，新建 一个名为“untitled”的空白模型窗口。(3)在上图的右侧子模块窗口中，单击“Source”子模块库前的“+”(或双击Source)，或者直接在左侧模块和工具箱栏单击 Simulink 下的 Source 子模块库，便可看到各种输入源模块。(4)用鼠标单击所需要的输入信号源模块“SineWave”(正弦信号)，将其拖放到的空白模型窗口“untitled”，则“SineWave”模块就被添加到 untitled 窗口；也可以用鼠标选中“SineWave”模块，单击鼠标右键，在快捷菜单中选择“ a...
