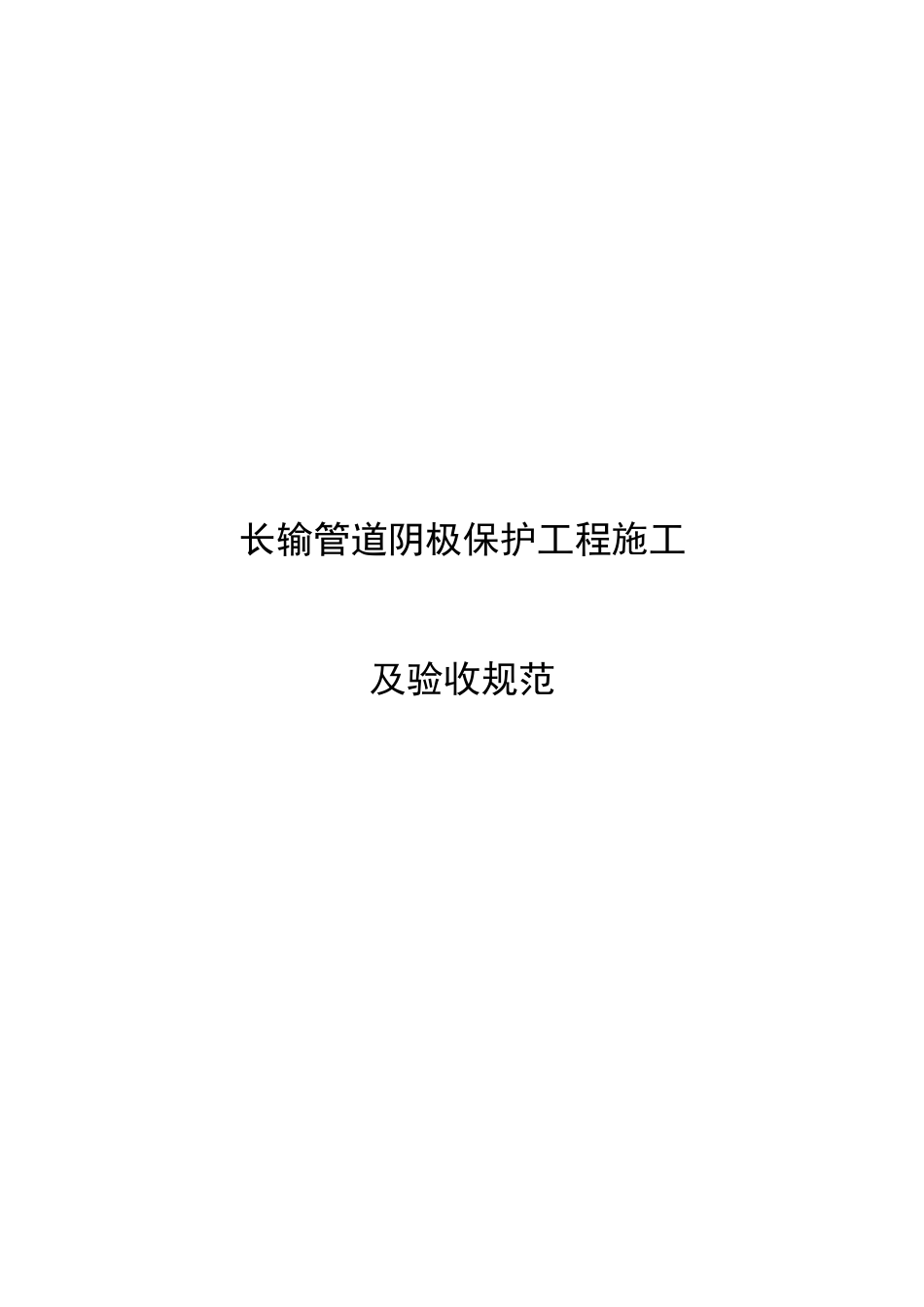

长输管道阴极保护项目工程施工及验收规范标准VIP专享

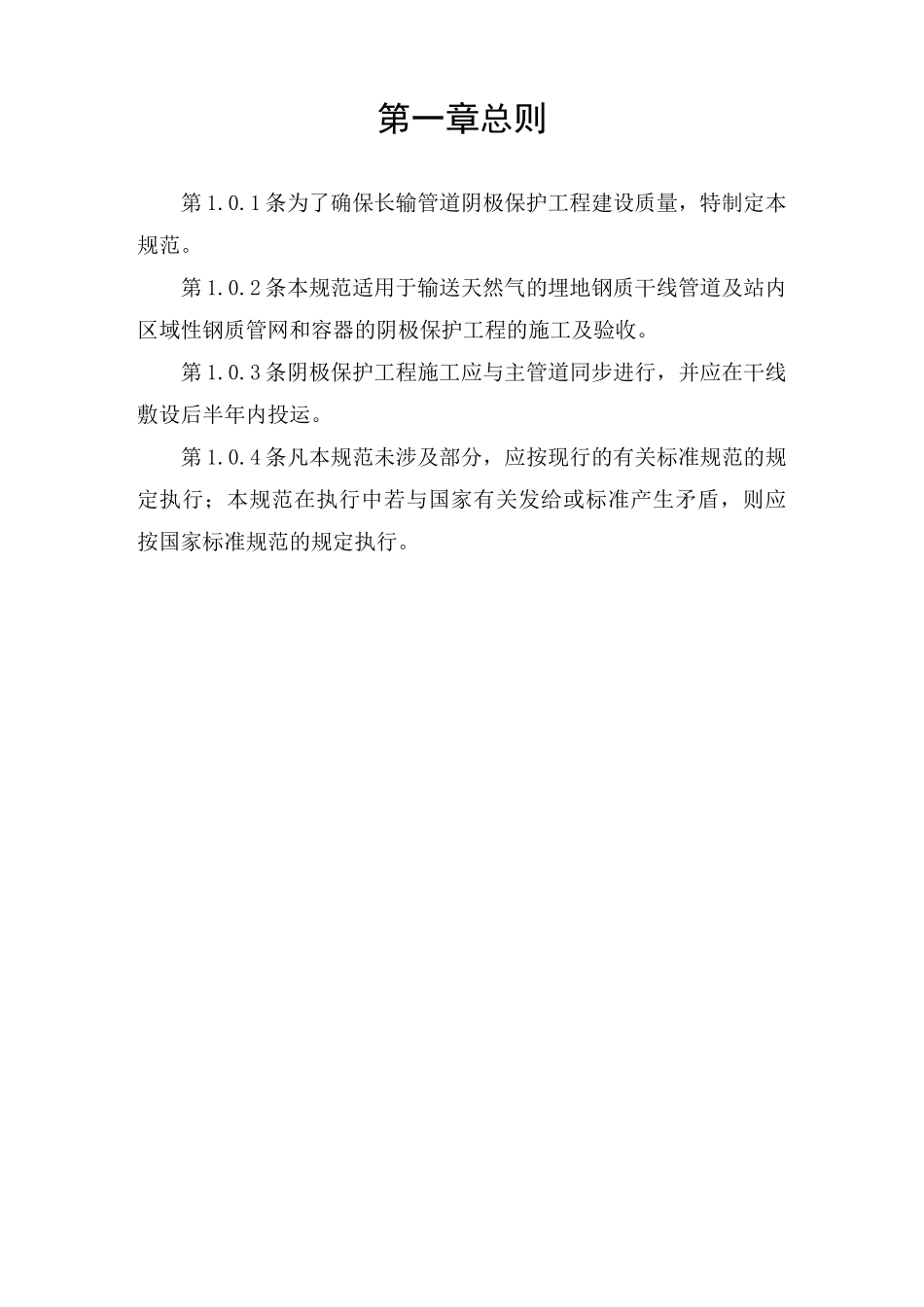

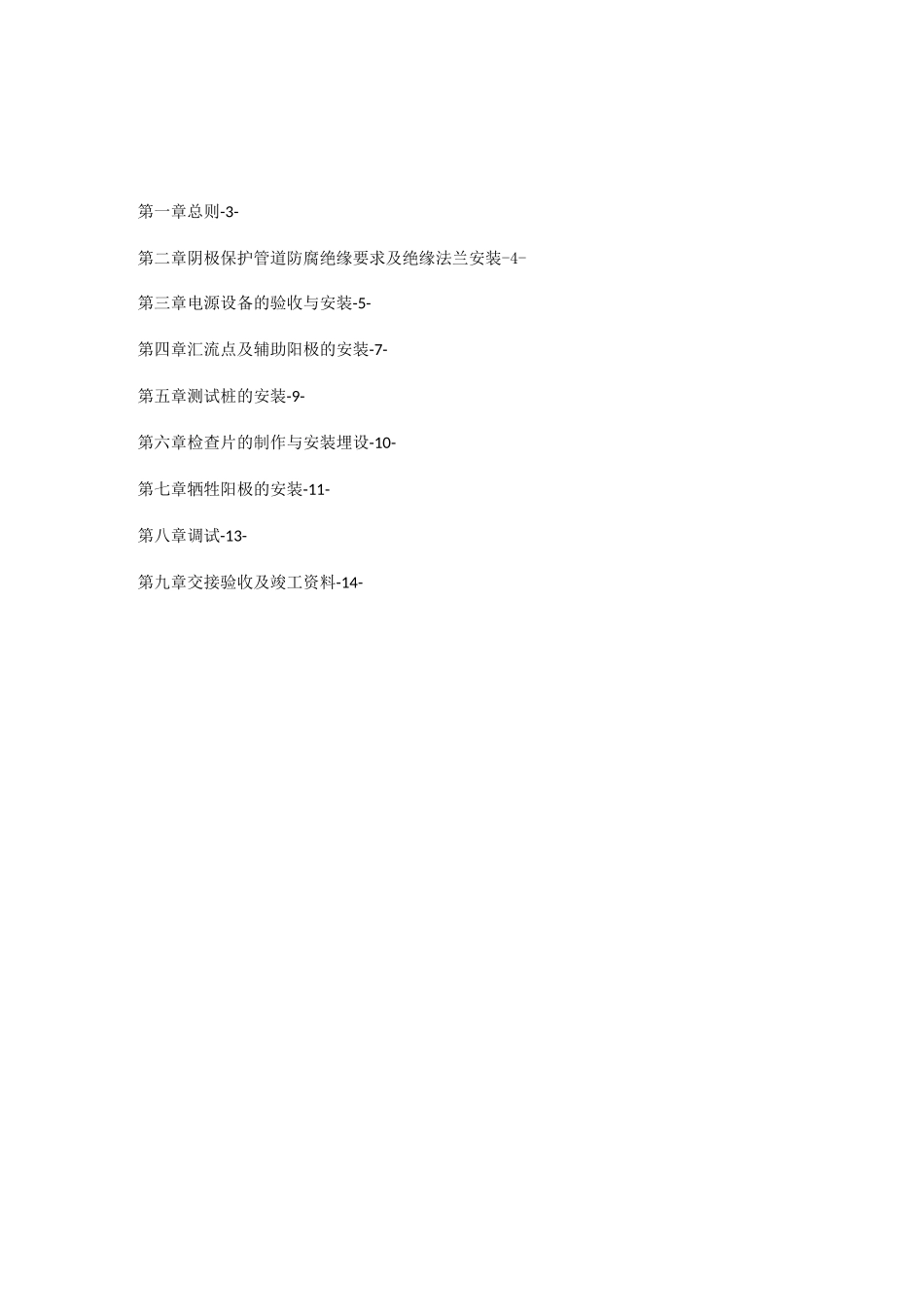

长输管道阴极保护工程施工及验收规范第一章总则-3-第二章阴极保护管道防腐绝缘要求及绝缘法兰安装-4-第三章电源设备的验收与安装-5-第四章汇流点及辅助阳极的安装-7-第五章测试桩的安装-9-第六章检查片的制作与安装埋设-10-第七章牺牲阳极的安装-11-第八章调试-13-第九章交接验收及竣工资料-14-第一章总则第 1.0.1 条为了确保长输管道阴极保护工程建设质量，特制定本规范。第 1.0.2 条本规范适用于输送天然气的埋地钢质干线管道及站内区域性钢质管网和容器的阴极保护工程的施工及验收。第 1.0.3 条阴极保护工程施工应与主管道同步进行，并应在干线敷设后半年内投运。第 1.0.4 条凡本规范未涉及部分，应按现行的有关标准规范的规定执行；本规范在执行中若与国家有关发给或标准产生矛盾，则应按国家标准规范的规定执行。第二章阴极保护管道防腐绝缘要求及绝缘法兰安装第 2.0.1 条凡采用阴极保护的输气管道及其设施必须做好防腐绝缘处理。防腐层质量应符合现行有关标准的规定。第 2.0.2 条管道下沟前必须进行防腐层外观检查，并用高压电火花检漏仪做漏点检测。回填后尚需用音频信号检漏仪检测漏点；要求连续 10km 检查不得超过五个漏点。施工单位交工前应抽查管道全长的 5%，不合格时加倍抽查；交工时由甲、乙、丙三方参加连续抽查管道全长的 15%，不合格时必须返工处理。第 2.0.3 条输气管道采用钢套管时，套管间应按设计要求设绝缘支撑进行电绝缘，并用 500V 兆欧表进行绝缘检查。套管两端应采用牢固的非导电材料密封。第 2.0.4 条绝缘法兰应先组装，然后焊短管进行水压试验并进行电气检查，合格后再整体焊接在管道上。水压试验应按现行的《长输管道站内工艺管线工程施工及验收规范》（SYJ4002）有关条款执行。绝缘法兰在组装焊接前，需用 500V 兆欧表测量其绝缘程度。绝缘电阻值以大于或等于 2MQ 为合格。不合格者必须重新更换绝缘垫片垫圈和套管。第三章电源设备的验收与安装第 3.0.1 条阴极保护工程选用的电源设备及电料器材均应符合现行有关标准、规范的规定。电气设备应有铭牌和出厂合格证。第 3.0.2 条阴极保护的电源设备到达施工现场后，应根据装箱清单开箱检查清点主体设备和零附件，主体设备和零附件应齐全完整。电源设备的技术文件、图纸及设备使用说明书应齐全。第 3.0.3 条阴极保护的段媛设备应存放在气温 5-40°C,相对湿度小于 70%，清洁、干燥、通风能避雨雪、飞砂、灰尘的场所。不得存放在周围空...
