FANUC系统宏程式详解VIP专享

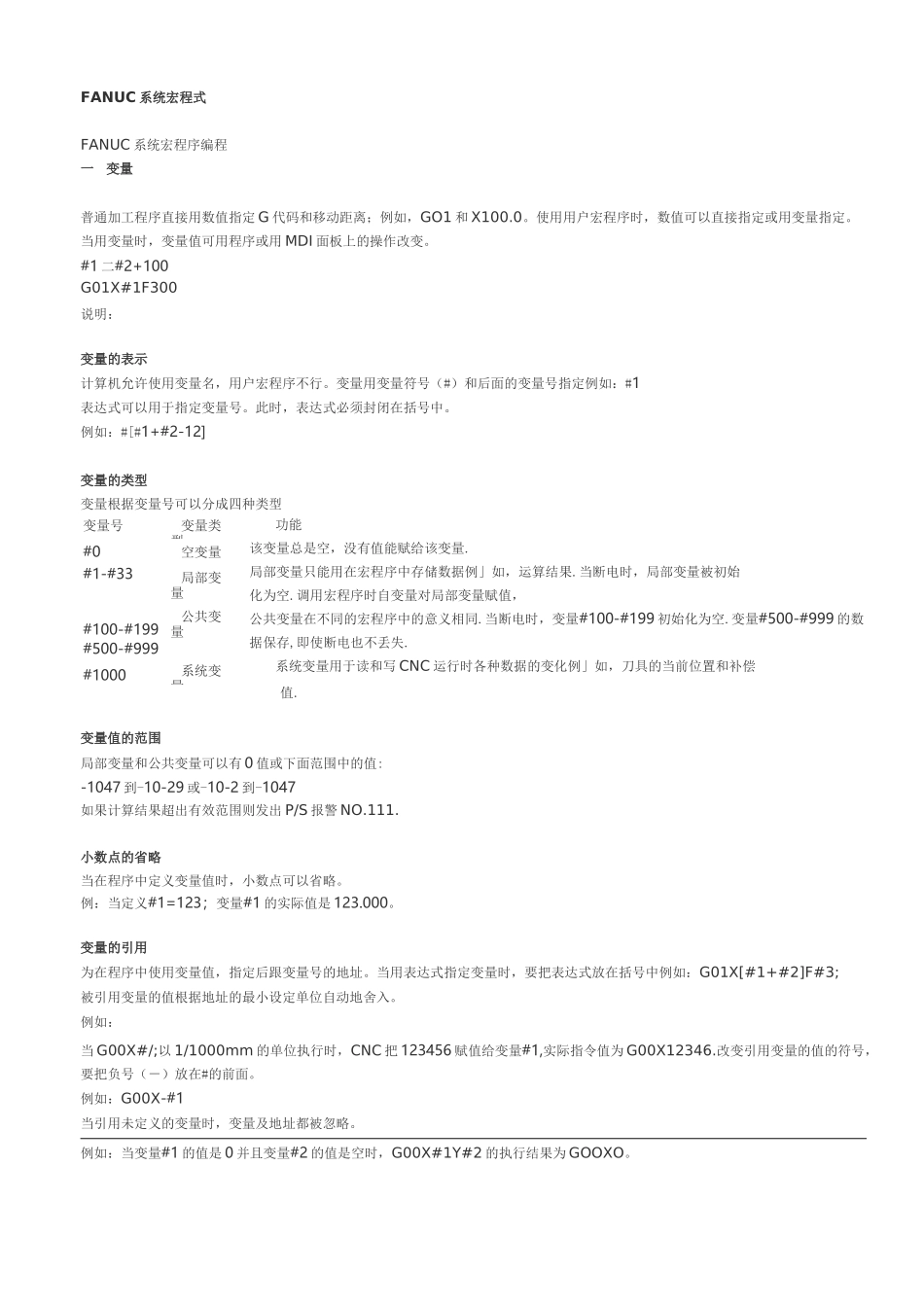

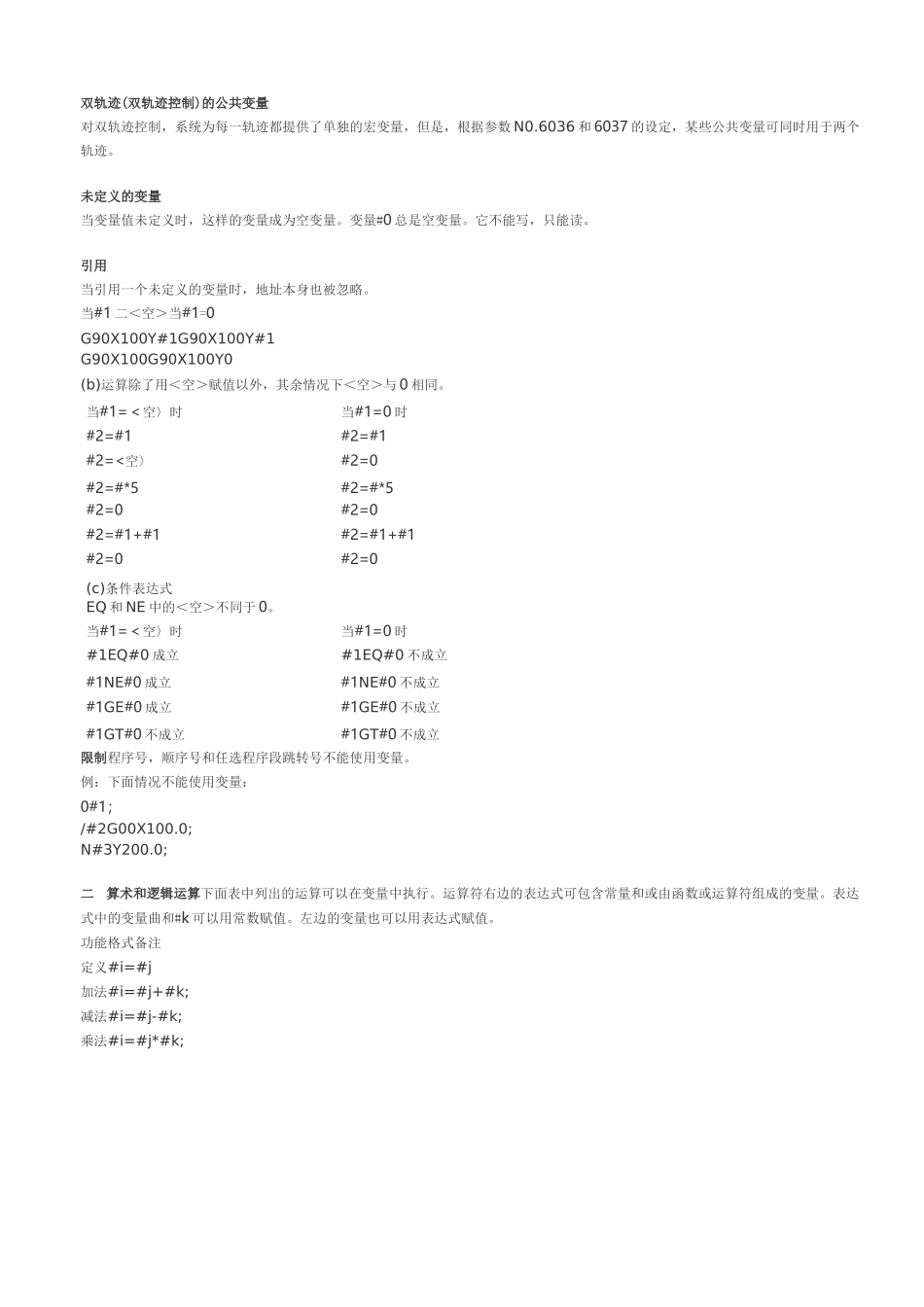

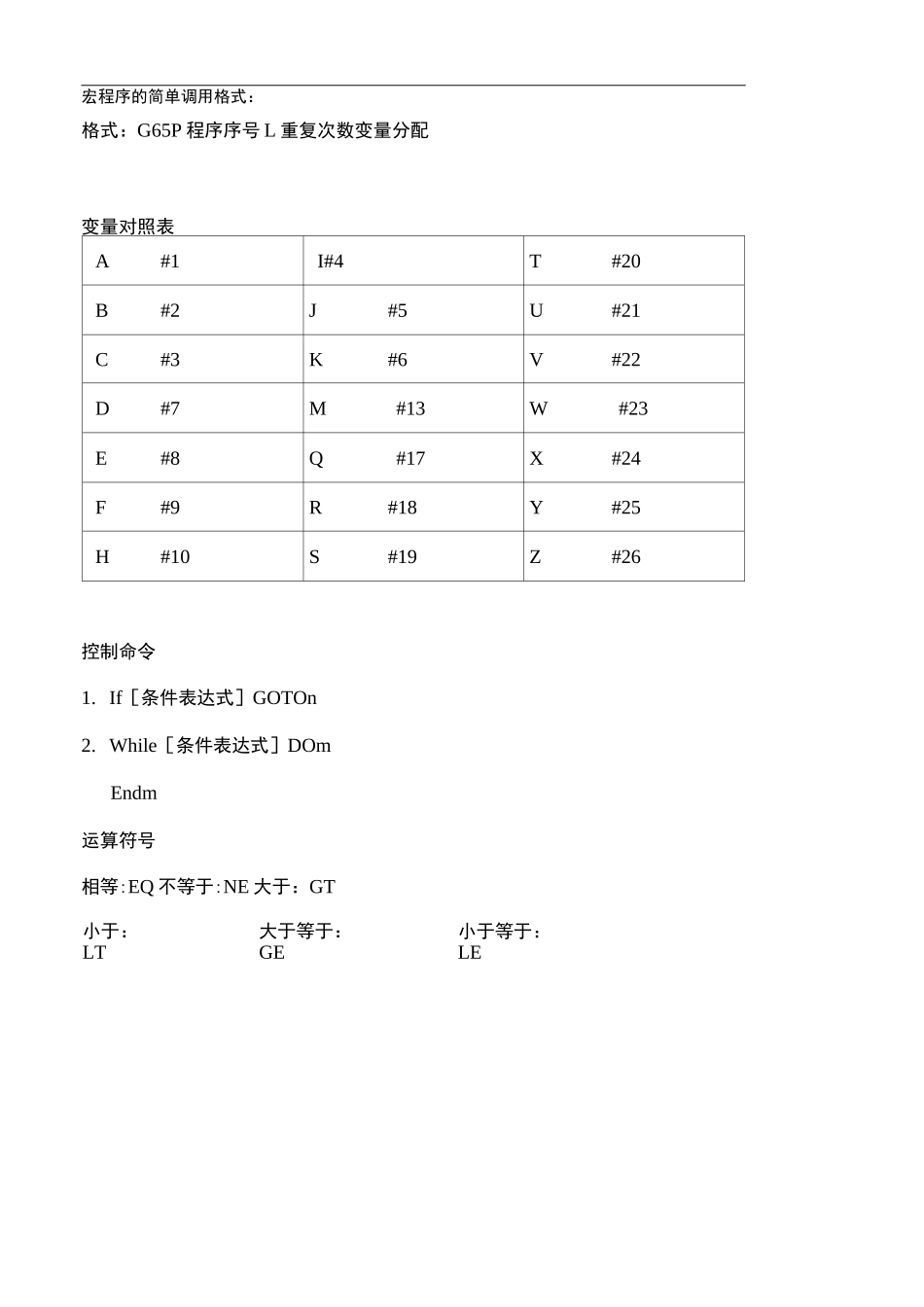

宏程序的简单调用格式：格式：G65P 程序序号 L 重复次数变量分配变量对照表A#1I#4T#20B#2J#5U#21C#3K#6V#22D#7M#13W#23E#8Q#17X#24F#9R#18Y#25H#10S#19Z#26控制命令1. If［条件表达式］GOTOn2. While［条件表达式］DOmEndm运算符号相等:EQ 不等于:NE 大于：GT小于：LT大于等于：GE小于等于：LEFANUC 系统宏程式FANUC 系统宏程序编程一变量普通加工程序直接用数值指定 G 代码和移动距离；例如，GO1 和 X100.0。使用用户宏程序时，数值可以直接指定或用变量指定。当用变量时，变量值可用程序或用 MDI 面板上的操作改变。#1 二#2+100G01X#1F300说明：变量的表示计算机允许使用变量名，用户宏程序不行。变量用变量符号（#）和后面的变量号指定例如：#1表达式可以用于指定变量号。此时，表达式必须封闭在括号中。例如：#[#1+#2-12]变量的类型变量根据变量号可以分成四种类型功能该变量总是空，没有值能赋给该变量.局部变量只能用在宏程序中存储数据例」如，运算结果.当断电时，局部变量被初始化为空.调用宏程序时自变量对局部变量赋值，公共变量在不同的宏程序中的意义相同.当断电时，变量#100-#199 初始化为空.变量#500-#999 的数据保存,即使断电也不丢失.系统变量用于读和写 CNC 运行时各种数据的变化例」如，刀具的当前位置和补偿值.变量值的范围局部变量和公共变量可以有 0 值或下面范围中的值:-1047 到-10-29 或-10-2 到-1047如果计算结果超出有效范围则发出 P/S 报警 NO.111.小数点的省略当在程序中定义变量值时，小数点可以省略。例：当定义#1=123；变量#1 的实际值是 123.000。变量的引用为在程序中使用变量值，指定后跟变量号的地址。当用表达式指定变量时，要把表达式放在括号中例如：G01X[#1+#2]F#3;被引用变量的值根据地址的最小设定单位自动地舍入。例如：当 G00X#/;以 1/1000mm 的单位执行时，CNC 把 123456 赋值给变量#1,实际指令值为 G00X12346.改变引用变量的值的符号，要把负号（－）放在#的前面。例如：G00X-#1当引用未定义的变量时，变量及地址都被忽略。例如：当变量#1 的值是 0 并且变量#2 的值是空时，G00X#1Y#2 的执行结果为 GOOXO。变量号变量类型#0空变量#1-#33局部变量#100-#199公共变量#500-#999#1000系统变量双轨迹(双轨迹控制)的公共变量对双轨迹控制，系统为每一轨迹都提供了单独的宏变量，但是，根据参数 N0.6036 和 6037 的设定，某些公共变量可同时用于两个轨迹。未...
