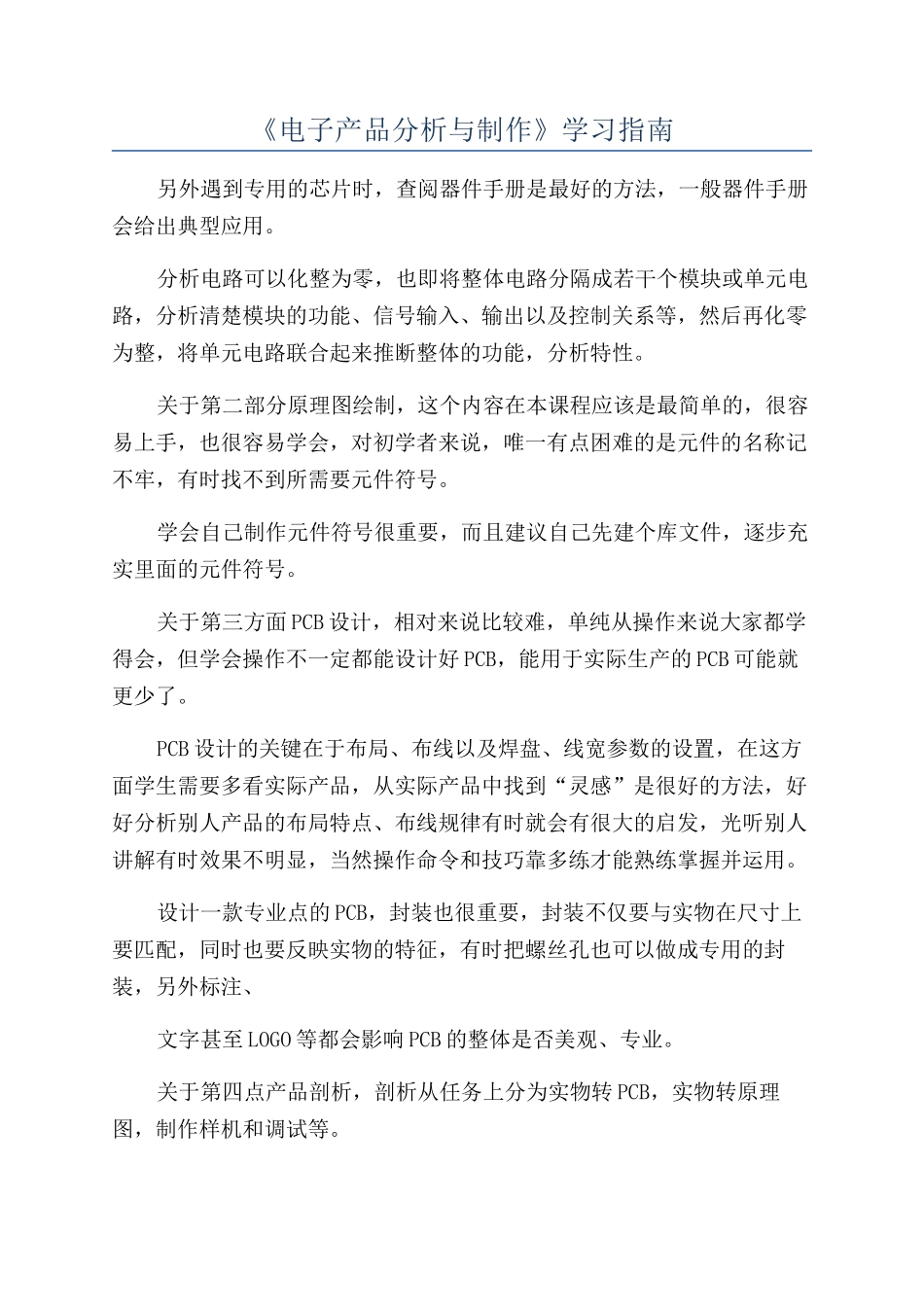

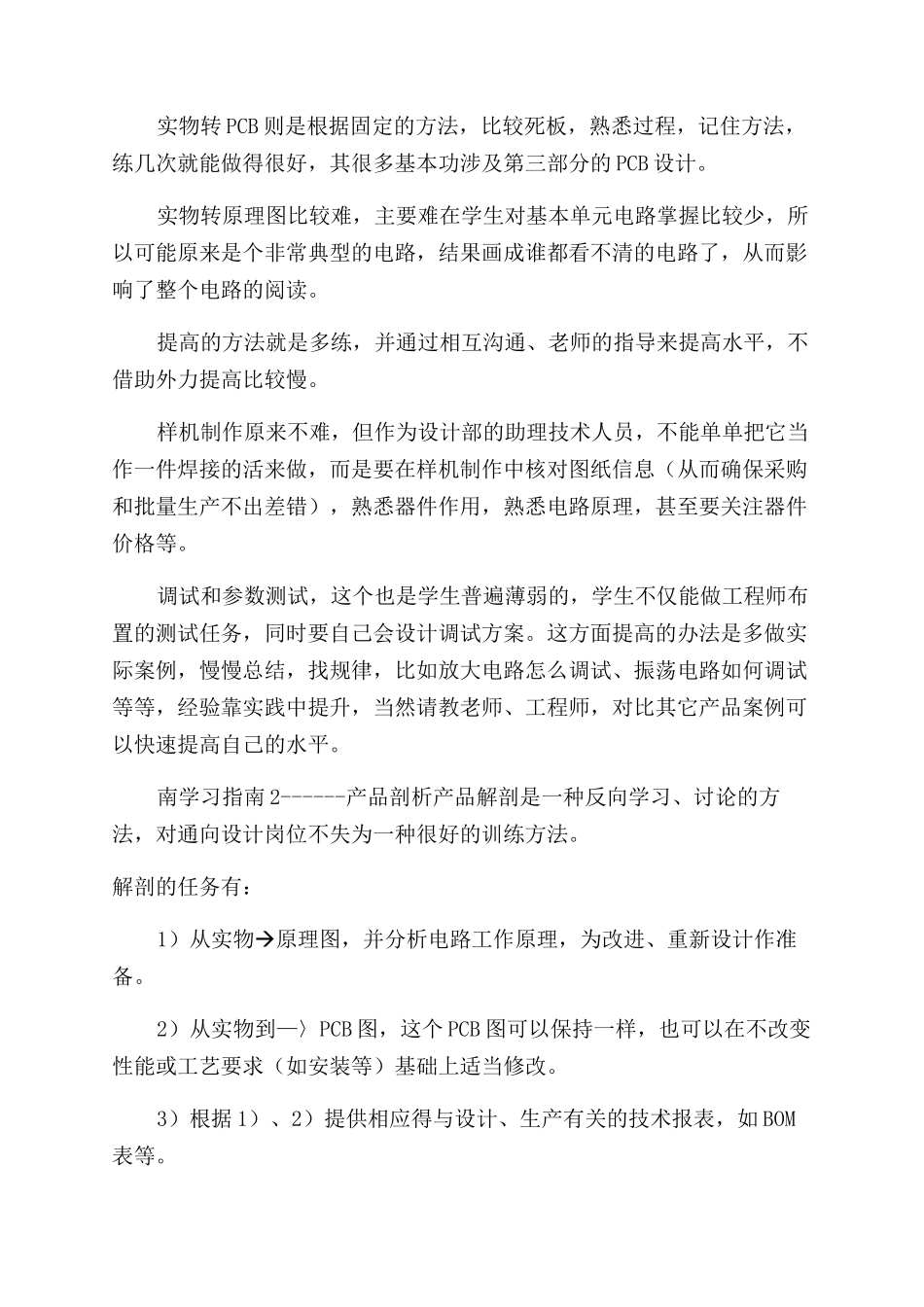

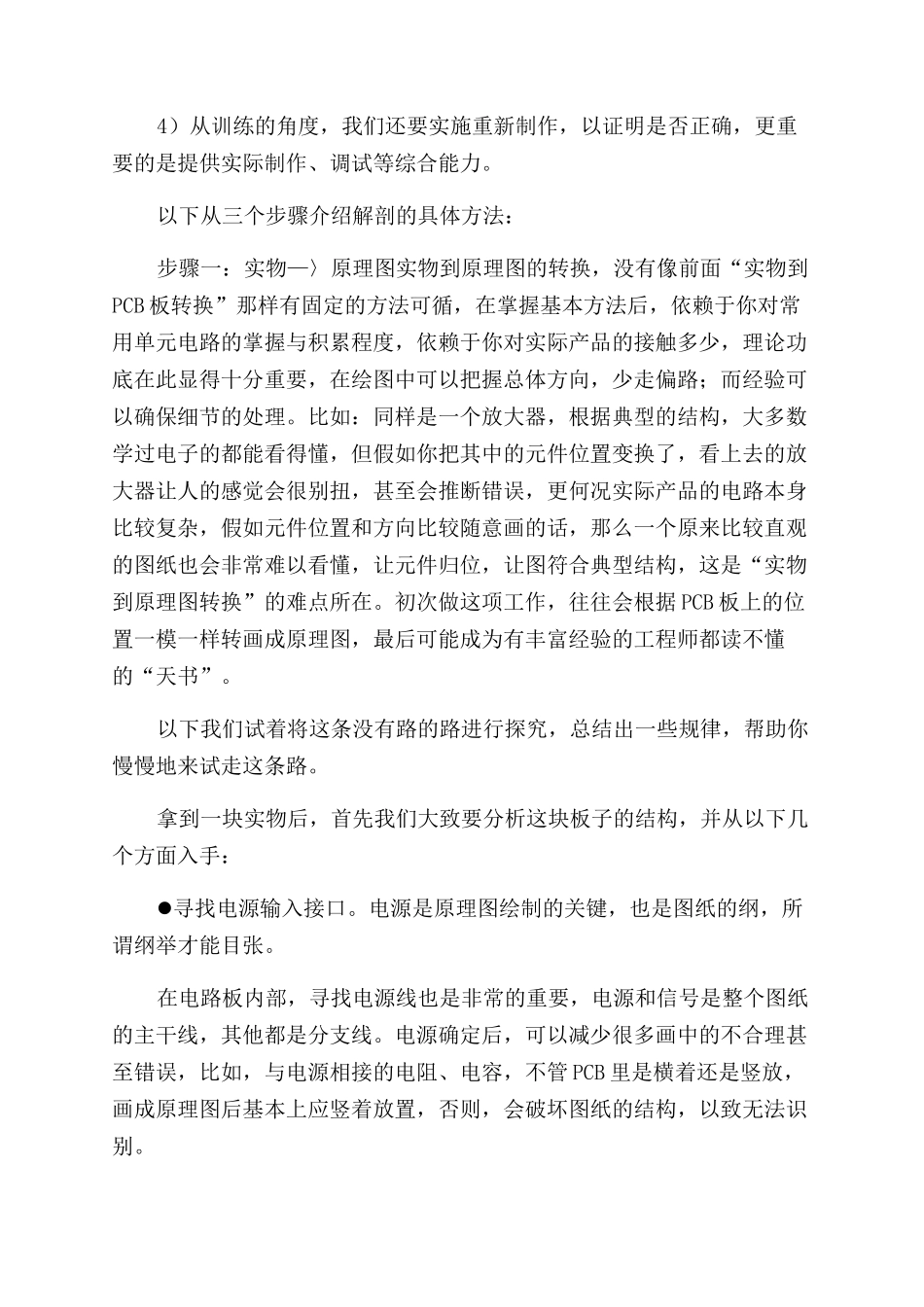

《电子产品分析与制作》学习指南另外遇到专用的芯片时，查阅器件手册是最好的方法，一般器件手册会给出典型应用。分析电路可以化整为零，也即将整体电路分隔成若干个模块或单元电路，分析清楚模块的功能、信号输入、输出以及控制关系等，然后再化零为整，将单元电路联合起来推断整体的功能，分析特性。关于第二部分原理图绘制，这个内容在本课程应该是最简单的，很容易上手，也很容易学会，对初学者来说，唯一有点困难的是元件的名称记不牢，有时找不到所需要元件符号。学会自己制作元件符号很重要，而且建议自己先建个库文件，逐步充实里面的元件符号。关于第三方面 PCB 设计，相对来说比较难，单纯从操作来说大家都学得会，但学会操作不一定都能设计好 PCB，能用于实际生产的 PCB 可能就更少了。PCB 设计的关键在于布局、布线以及焊盘、线宽参数的设置，在这方面学生需要多看实际产品，从实际产品中找到“灵感”是很好的方法，好好分析别人产品的布局特点、布线规律有时就会有很大的启发，光听别人讲解有时效果不明显，当然操作命令和技巧靠多练才能熟练掌握并运用。设计一款专业点的 PCB，封装也很重要，封装不仅要与实物在尺寸上要匹配，同时也要反映实物的特征，有时把螺丝孔也可以做成专用的封装，另外标注、文字甚至 LOGO 等都会影响 PCB 的整体是否美观、专业。关于第四点产品剖析，剖析从任务上分为实物转 PCB，实物转原理图，制作样机和调试等。实物转 PCB 则是根据固定的方法，比较死板，熟悉过程，记住方法，练几次就能做得很好，其很多基本功涉及第三部分的 PCB 设计。实物转原理图比较难，主要难在学生对基本单元电路掌握比较少，所以可能原来是个非常典型的电路，结果画成谁都看不清的电路了，从而影响了整个电路的阅读。提高的方法就是多练，并通过相互沟通、老师的指导来提高水平，不借助外力提高比较慢。样机制作原来不难，但作为设计部的助理技术人员，不能单单把它当作一件焊接的活来做，而是要在样机制作中核对图纸信息（从而确保采购和批量生产不出差错），熟悉器件作用，熟悉电路原理，甚至要关注器件价格等。调试和参数测试，这个也是学生普遍薄弱的，学生不仅能做工程师布置的测试任务，同时要自己会设计调试方案。这方面提高的办法是多做实际案例，慢慢总结，找规律，比如放大电路怎么调试、振荡电路如何调试等等，经验靠实践中提升，当然请教老师、工程师，对比其它产品案例可以快速提高自己的水平。南...
