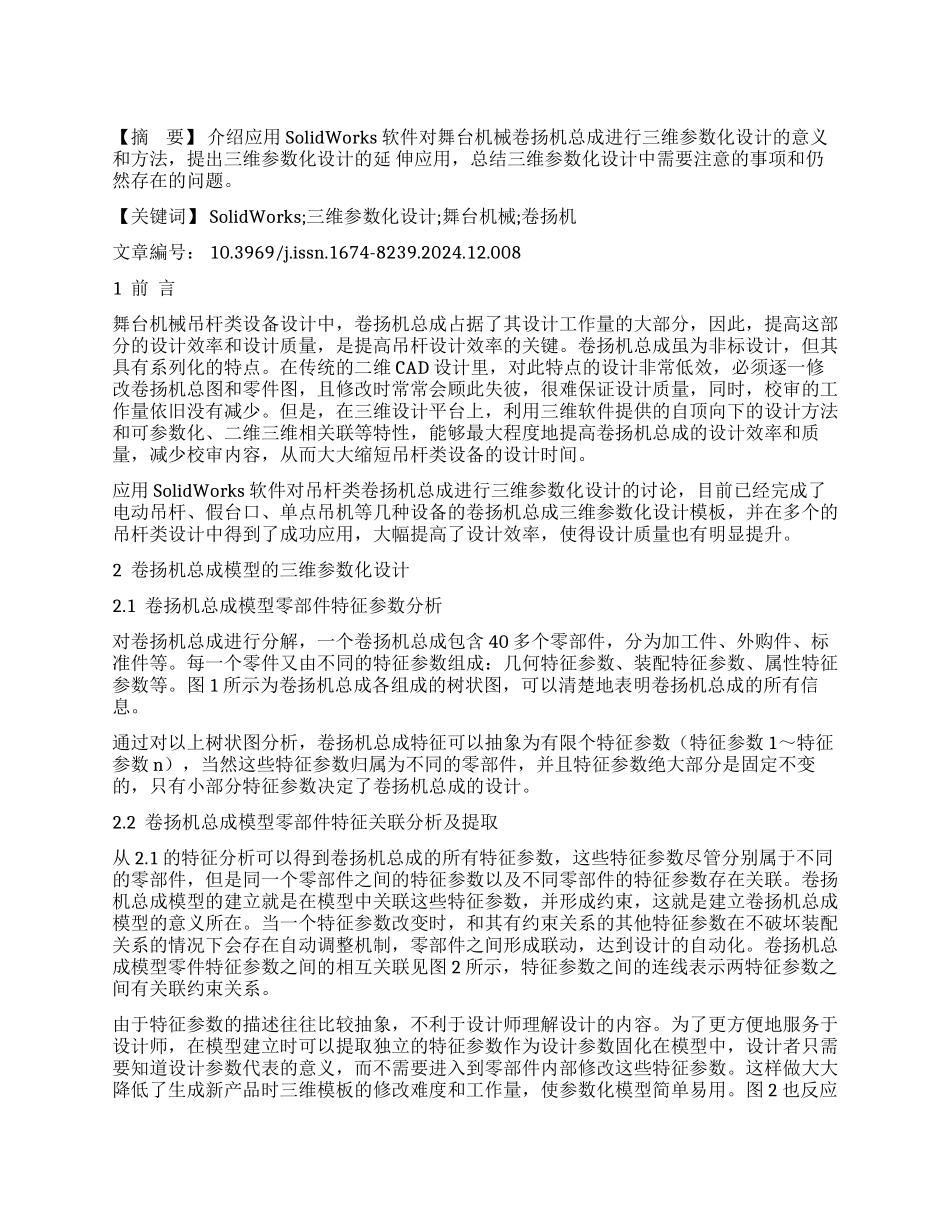

【摘 要】 介绍应用 SolidWorks 软件对舞台机械卷扬机总成进行三维参数化设计的意义 和方法，提出三维参数化设计的延 伸应用，总结三维参数化设计中需要注意的事项和仍然存在的问题。 【关键词】 SolidWorks;三维参数化设计;舞台机械;卷扬机 文章編号： 10.3969/j.issn.1674-8239.2024.12.0081 前 言舞台机械吊杆类设备设计中，卷扬机总成占据了其设计工作量的大部分，因此，提高这部分的设计效率和设计质量，是提高吊杆设计效率的关键。卷扬机总成虽为非标设计，但其具有系列化的特点。在传统的二维 CAD 设计里，对此特点的设计非常低效，必须逐一修改卷扬机总图和零件图，且修改时常常会顾此失彼，很难保证设计质量，同时，校审的工作量依旧没有减少。但是，在三维设计平台上，利用三维软件提供的自顶向下的设计方法和可参数化、二维三维相关联等特性，能够最大程度地提高卷扬机总成的设计效率和质量，减少校审内容，从而大大缩短吊杆类设备的设计时间。应用 SolidWorks 软件对吊杆类卷扬机总成进行三维参数化设计的讨论，目前已经完成了电动吊杆、假台口、单点吊机等几种设备的卷扬机总成三维参数化设计模板，并在多个的吊杆类设计中得到了成功应用，大幅提高了设计效率，使得设计质量也有明显提升。2 卷扬机总成模型的三维参数化设计2.1 卷扬机总成模型零部件特征参数分析对卷扬机总成进行分解，一个卷扬机总成包含 40 多个零部件，分为加工件、外购件、标准件等。每一个零件又由不同的特征参数组成：几何特征参数、装配特征参数、属性特征参数等。图 1 所示为卷扬机总成各组成的树状图，可以清楚地表明卷扬机总成的所有信息。通过对以上树状图分析，卷扬机总成特征可以抽象为有限个特征参数（特征参数 1～特征参数 n），当然这些特征参数归属为不同的零部件，并且特征参数绝大部分是固定不变的，只有小部分特征参数决定了卷扬机总成的设计。2.2 卷扬机总成模型零部件特征关联分析及提取从 2.1 的特征分析可以得到卷扬机总成的所有特征参数，这些特征参数尽管分别属于不同的零部件，但是同一个零部件之间的特征参数以及不同零部件的特征参数存在关联。卷扬机总成模型的建立就是在模型中关联这些特征参数，并形成约束，这就是建立卷扬机总成模型的意义所在。当一个特征参数改变时，和其有约束关系的其他特征参数在不破坏装配关系的情况下会存在自动调整机制，零部件之间形成联动，达到设计的自动化。卷扬机总成模型...
