钢板桩基坑支护基坑监测技术方案

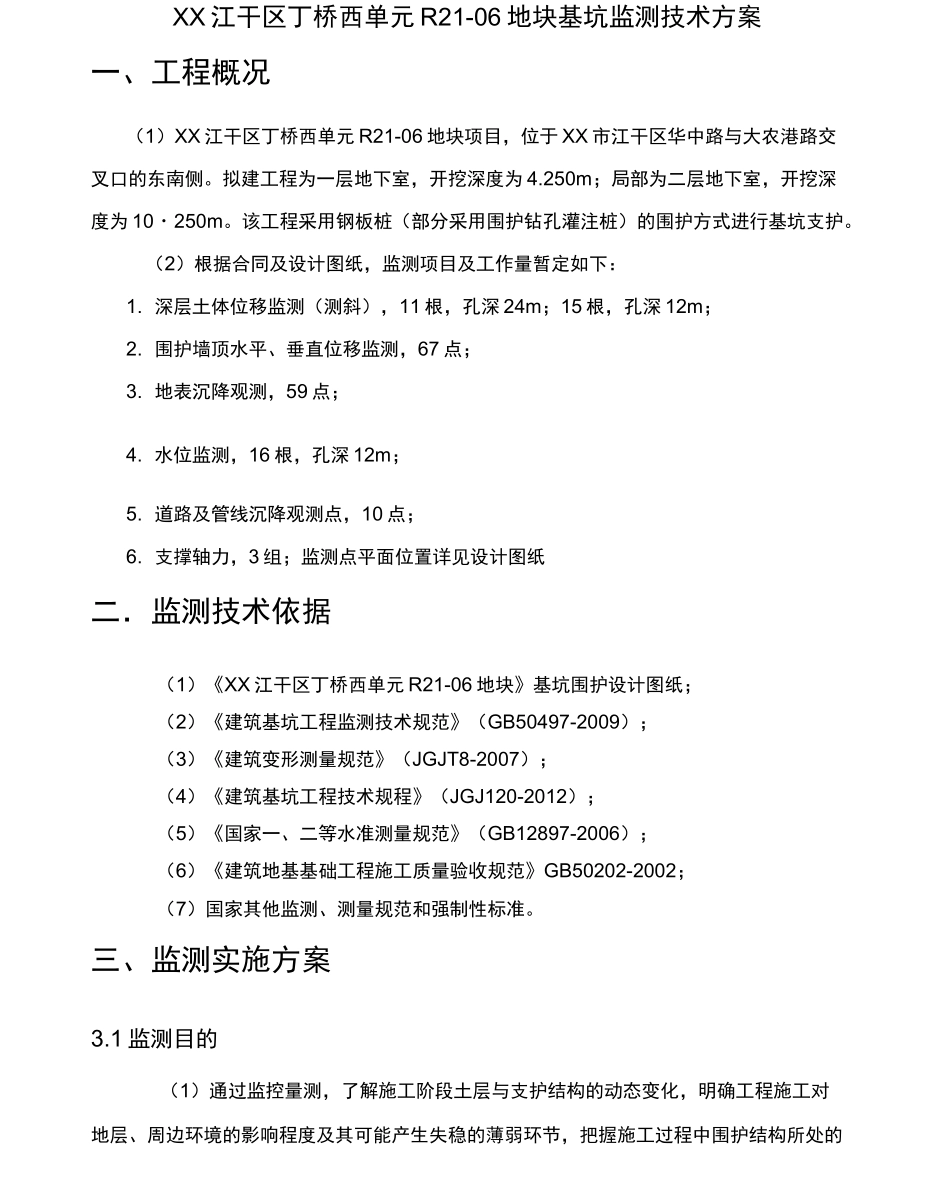

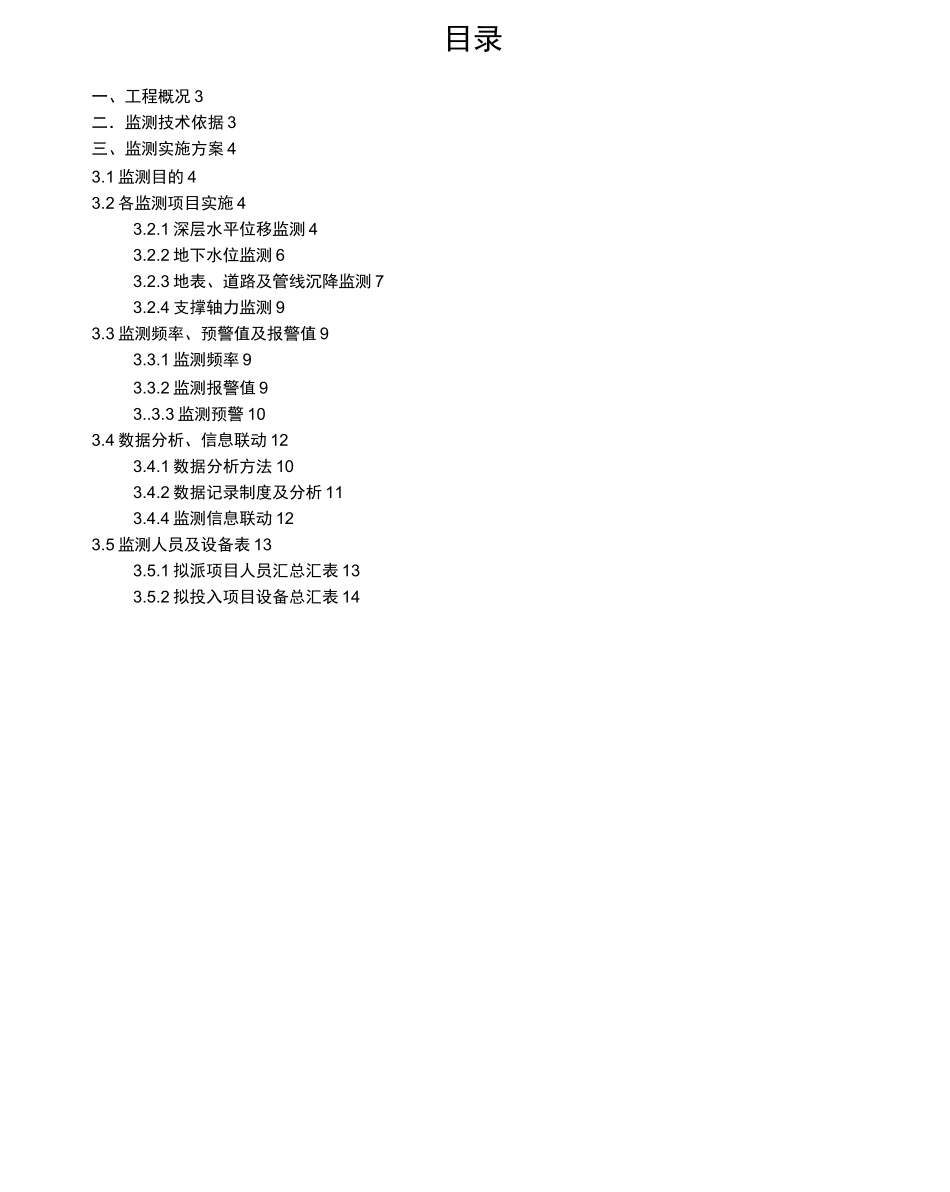

目录一、工程概况 3二．监测技术依据 3三、监测实施方案 43.1 监测目的 43.2 各监测项目实施 43.2.1 深层水平位移监测 43.2.2 地下水位监测 63.2.3 地表、道路及管线沉降监测 73.2.4 支撑轴力监测 93.3 监测频率、预警值及报警值 93.3.1 监测频率 93.3.2 监测报警值 93..3.3 监测预警 103.4 数据分析、信息联动 123.4.1 数据分析方法 103.4.2 数据记录制度及分析 113.4.4 监测信息联动 123.5 监测人员及设备表 133.5.1 拟派项目人员汇总汇表 133.5.2 拟投入项目设备总汇表 14XX 江干区丁桥西单元 R21-06 地块基坑监测技术方案一、工程概况（1）XX 江干区丁桥西单元 R21-06 地块项目，位于 XX 市江干区华中路与大农港路交叉口的东南侧。拟建工程为一层地下室，开挖深度为 4.250m；局部为二层地下室，开挖深度为 10・250m。该工程采用钢板桩（部分采用围护钻孔灌注桩）的围护方式进行基坑支护。（2）根据合同及设计图纸，监测项目及工作量暂定如下：1. 深层土体位移监测（测斜），11 根，孔深 24m；15 根，孔深 12m；2. 围护墙顶水平、垂直位移监测，67 点；3. 地表沉降观测，59 点；4. 水位监测，16 根，孔深 12m；5. 道路及管线沉降观测点，10 点；6. 支撑轴力，3 组；监测点平面位置详见设计图纸二．监测技术依据（1）《XX 江干区丁桥西单元 R21-06 地块》基坑围护设计图纸；（2）《建筑基坑工程监测技术规范》（GB50497-2009）；（3）《建筑变形测量规范》（JGJT8-2007）；（4）《建筑基坑工程技术规程》（JGJ120-2012）；（5）《国家一、二等水准测量规范》（GB12897-2006）；（6）《建筑地基基础工程施工质量验收规范》GB50202-2002；（7）国家其他监测、测量规范和强制性标准。三、监测实施方案3.1 监测目的（1）通过监控量测，了解施工阶段土层与支护结构的动态变化，明确工程施工对地层、周边环境的影响程度及其可能产生失稳的薄弱环节，把握施工过程中围护结构所处的安全状态。确保基坑工程安全、稳定，施工影响区域内的已有建（构）筑物、地下管线安全稳定。（2）用现场实测的结果弥补理论分析的不足，并把监控量测结果反馈到设计和施工中，在施工过程中，及时掌握土层和围护结构的变位与受力信息，以便采取相应的施工技术措施（3）对工程施工可能产生的环境影响进行全面监控，判断基坑施工、浅埋暗挖法施工对周围环境（建筑物、地下管线、地铁等）的影响程度，寻求...
