屋顶轴流风机吊装方案

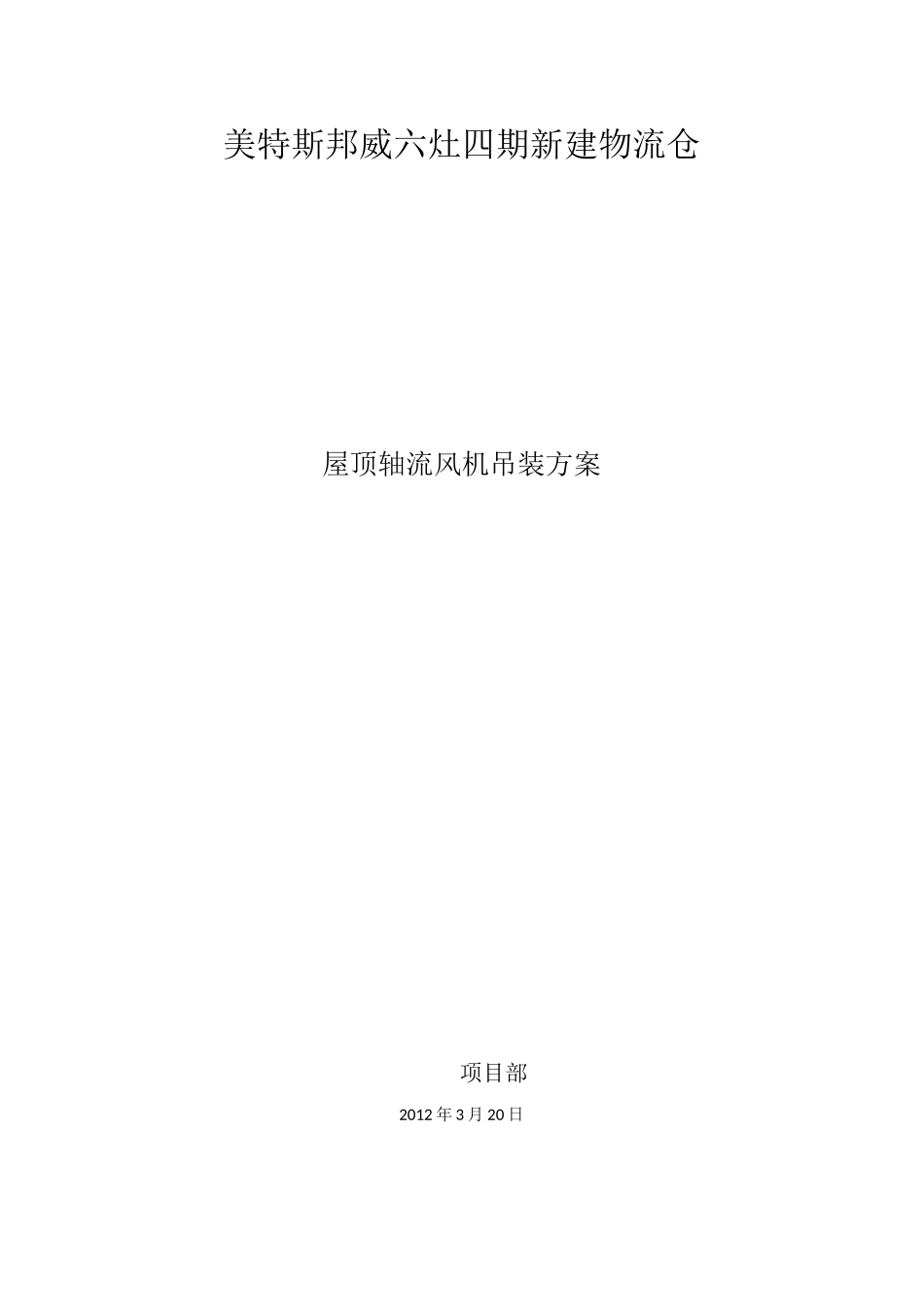

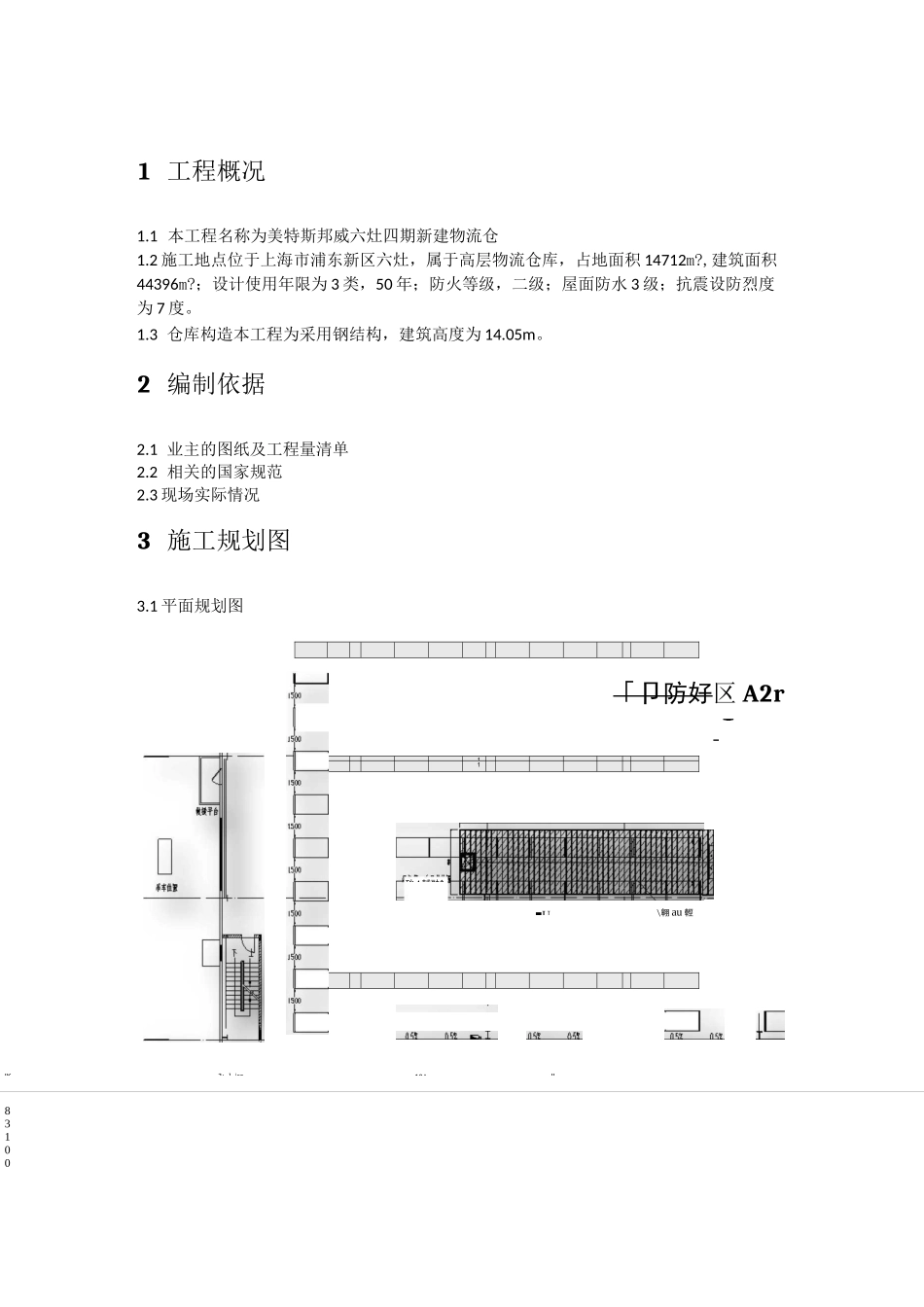

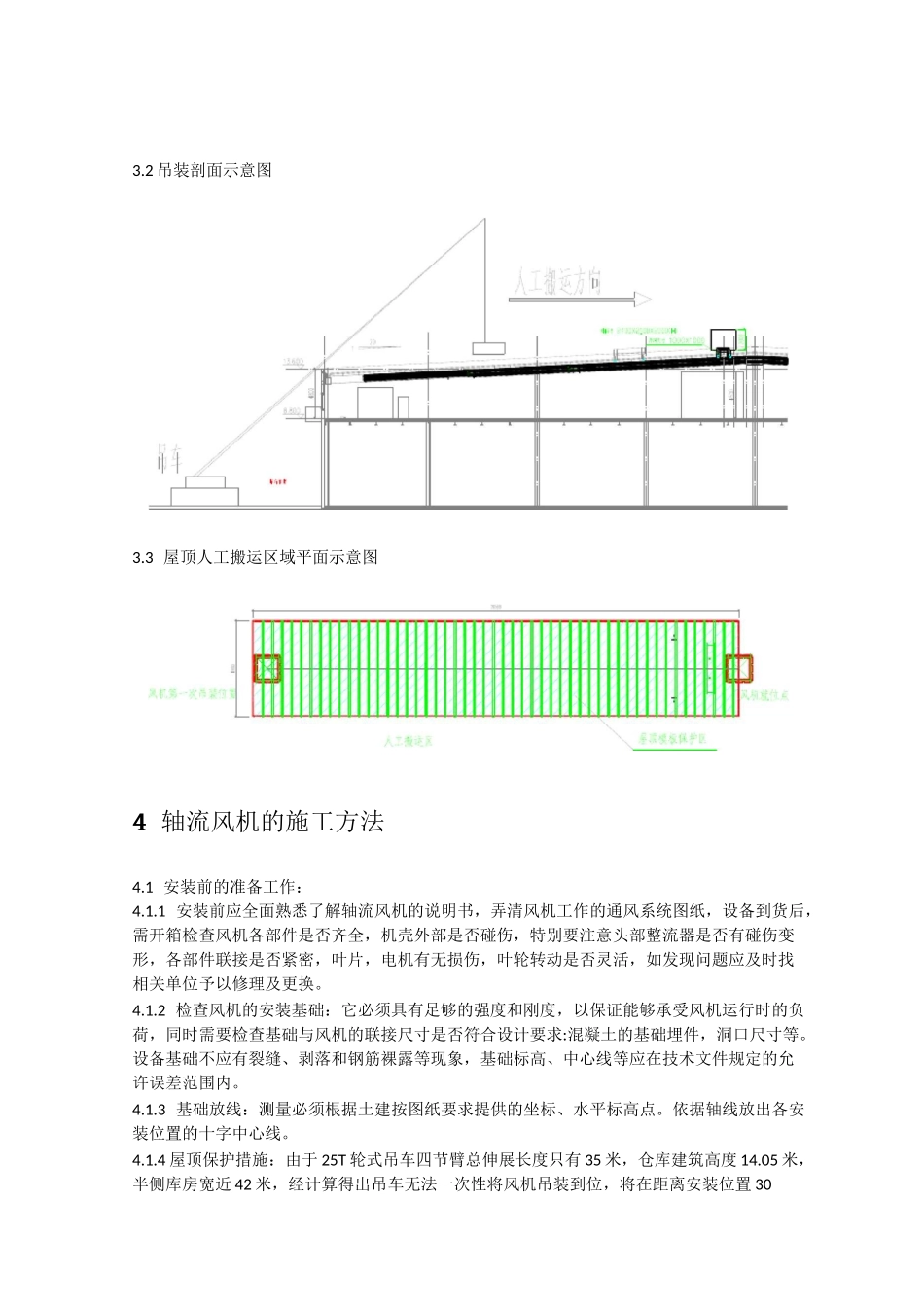

美特斯邦威六灶四期新建物流仓屋顶轴流风机吊装方案项目部2012 年 3 月 20 日83100I「卩防好区 A2r「制积 J4380F1110^ILIK1 工程概况1.1 本工程名称为美特斯邦威六灶四期新建物流仓1.2 施工地点位于上海市浦东新区六灶，属于高层物流仓库，占地面积 14712m?,建筑面积44396m?；设计使用年限为 3 类，50 年；防火等级，二级；屋面防水 3 级；抗震设防烈度为 7 度。1.3 仓库构造本工程为采用钢结构，建筑高度为 14.05m。2 编制依据2.1 业主的图纸及工程量清单2.2 相关的国家规范2.3 现场实际情况3 施工规划图3.1 平面规划图?：］ira砂 4 輔融$■U\翱 au 輕3.2 吊装剖面示意图3.3 屋顶人工搬运区域平面示意图4 轴流风机的施工方法4.1 安装前的准备工作：4.1.1 安装前应全面熟悉了解轴流风机的说明书，弄清风机工作的通风系统图纸，设备到货后，需开箱检查风机各部件是否齐全，机壳外部是否碰伤，特别要注意头部整流器是否有碰伤变形，各部件联接是否紧密，叶片，电机有无损伤，叶轮转动是否灵活，如发现问题应及时找相关单位予以修理及更换。4.1.2 检查风机的安装基础：它必须具有足够的强度和刚度，以保证能够承受风机运行时的负荷，同时需要检查基础与风机的联接尺寸是否符合设计要求:混凝土的基础埋件，洞口尺寸等。设备基础不应有裂缝、剥落和钢筋裸露等现象，基础标高、中心线等应在技术文件规定的允许误差范围内。4.1.3 基础放线：测量必须根据土建按图纸要求提供的坐标、水平标高点。依据轴线放出各安装位置的十字中心线。4.1.4 屋顶保护措施：由于 25T 轮式吊车四节臂总伸展长度只有 35 米，仓库建筑高度 14.05 米，半侧库房宽近 42 米，经计算得出吊车无法一次性将风机吊装到位，将在距离安装位置 30米处下放，剩余距离将由人工搬运至安装位置；为保护屋面不受因人工搬运而引起的损伤，特采取如下保护措施：在人工搬运距离内，用一般方材沿彩钢板凹槽处，按每根方木间隔50cm 铺设，形成长 30m,宽 4.5 米的屋顶保护区域。4.2 风机的搬运、吊装：4.2.1 首先用四级臂吊车将风机全部吊运到屋顶，绳索的捆缚不得损伤机件表面，转子、轴颈和轴封处均不应作为捆缚部位（有专用吊具要用专用吊具）。4.2.2 根据屋顶的斜度安装风机的基础，必须保证风机的安装水平垂直。本工程屋顶采用钢结构支架作为轴流风机的框架。4.2.3 风机就位前，必须除去基础表面的油污、油漆、杂物。并应检查叶片根部是...
