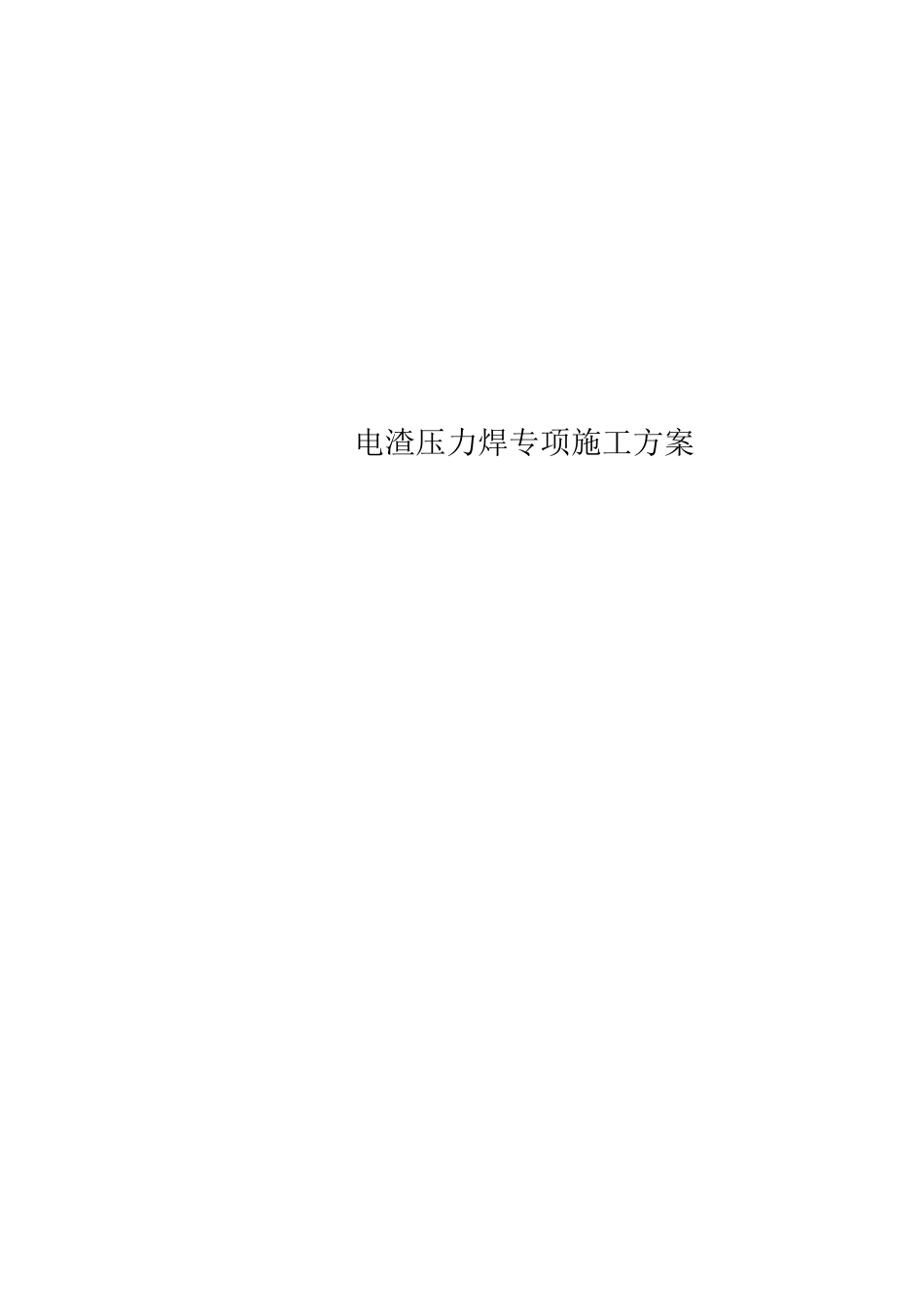

电渣压力焊专项施工方案

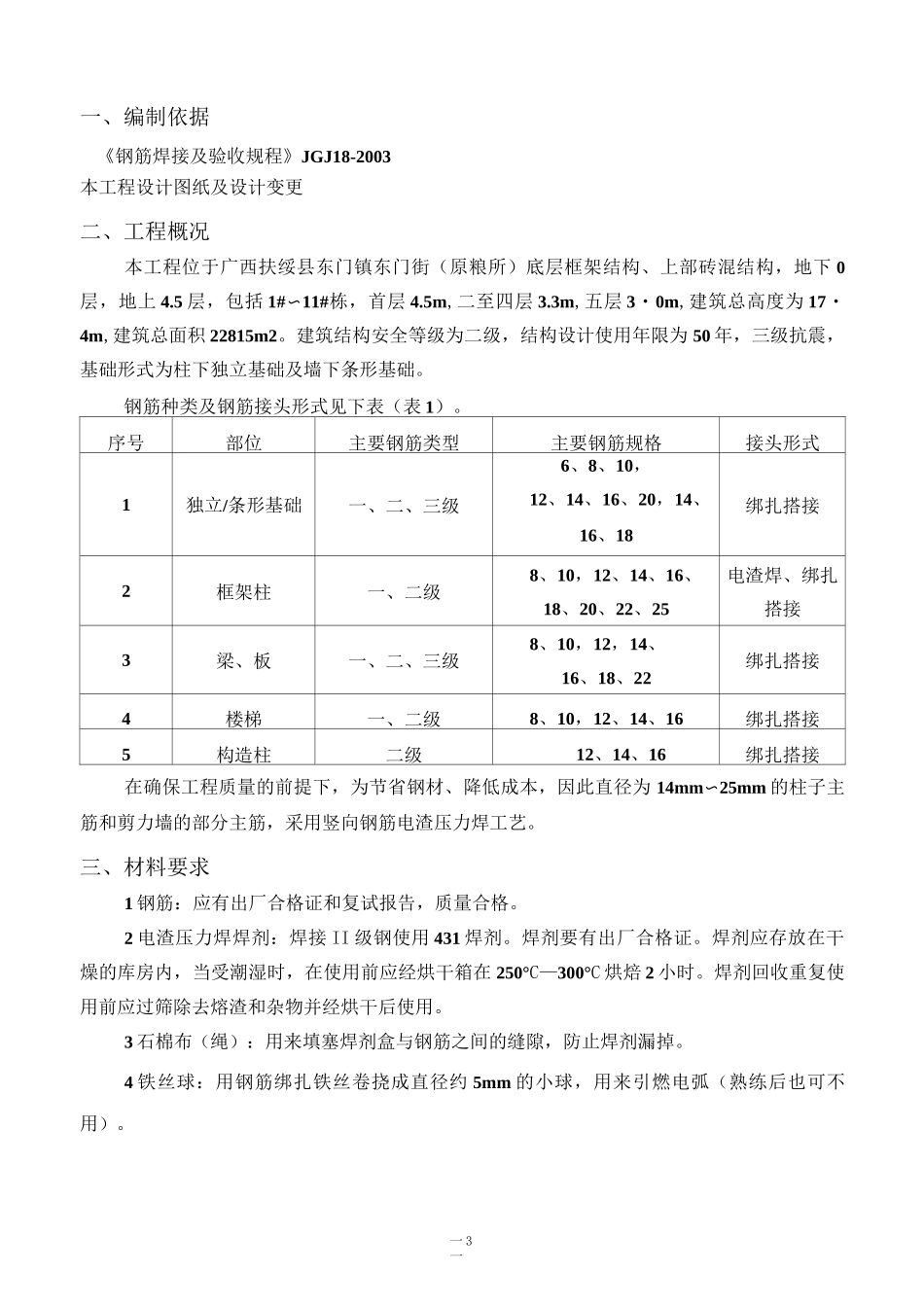

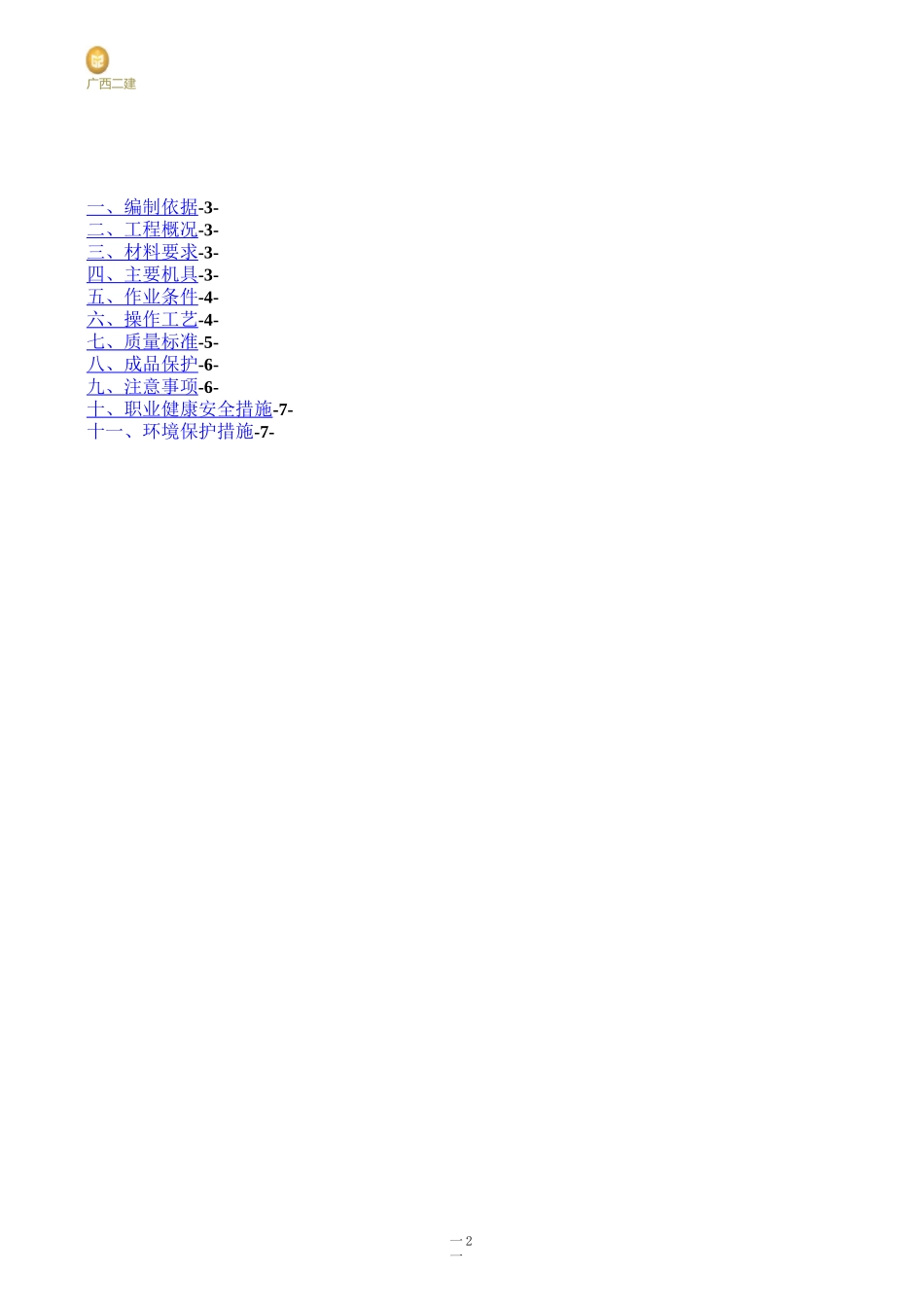

电渣压力焊专项施工方案一 2一广西二建一、编制依据-3-二、工程概况-3-三、材料要求-3-四、主要机具-3-五、作业条件-4-六、操作工艺-4-七、质量标准-5-八、成品保护-6-九、注意事项-6-十、职业健康安全措施-7-十一、环境保护措施-7-一 3一一、编制依据《钢筋焊接及验收规程》JGJ18-2003本工程设计图纸及设计变更二、工程概况本工程位于广西扶绥县东门镇东门街（原粮所）底层框架结构、上部砖混结构，地下 0层，地上 4.5 层，包括 1#〜11#栋，首层 4.5m,二至四层 3.3m,五层 3・0m,建筑总高度为 17・4m,建筑总面积 22815m2。建筑结构安全等级为二级，结构设计使用年限为 50 年，三级抗震，基础形式为柱下独立基础及墙下条形基础。钢筋种类及钢筋接头形式见下表（表 1）。序号部位主要钢筋类型主要钢筋规格接头形式1独立/条形基础一、二、三级6、8、10，12、14、16、20，14、16、18绑扎搭接2框架柱一、二级8、10，12、14、16、18、20、22、25电渣焊、绑扎搭接3梁、板一、二、三级8、10，12，14、16、18、22绑扎搭接4楼梯一、二级8、10，12、14、16绑扎搭接5构造柱二级12、14、16绑扎搭接在确保工程质量的前提下，为节省钢材、降低成本，因此直径为 14mm〜25mm 的柱子主筋和剪力墙的部分主筋，采用竖向钢筋电渣压力焊工艺。三、材料要求1 钢筋：应有出厂合格证和复试报告，质量合格。2 电渣压力焊焊剂：焊接 II 级钢使用 431 焊剂。焊剂要有出厂合格证。焊剂应存放在干燥的库房内，当受潮湿时，在使用前应经烘干箱在 250°C—300°C 烘焙 2 小时。焊剂回收重复使用前应过筛除去熔渣和杂物并经烘干后使用。3 石棉布（绳）：用来填塞焊剂盒与钢筋之间的缝隙，防止焊剂漏掉。4 铁丝球：用钢筋绑扎铁丝卷挠成直径约 5mm 的小球，用来引燃电弧（熟练后也可不用）。一 4一四、主要机具竖向钢筋电渣压力焊由电弧焊机、控制系统、夹具三大部件组成。此外还常配备上料勺、储料筒等工具。1 交（或直）流弧焊机。根据最大钢筋直径需要的最大焊接电流来选择弧焊机型号。焊机输出端接两把焊钳，分别夹紧在上下钢筋上。2 焊接夹具 3〜4 套。夹具由主体、上钳口、下钳口、焊剂筒、监控表五部分组成。3 控制系统。由控制器、按扭、蜂鸣器、电缆等电器组成。4 手提砂轮切割机，用于切割钢筋。五、作业条件1 钢筋端部的调直和清理：钢筋端部弯曲的要调直，调直不了的须切除，端头歪斜变形大的也应切除。钢筋端部 200mm 长范围内...
