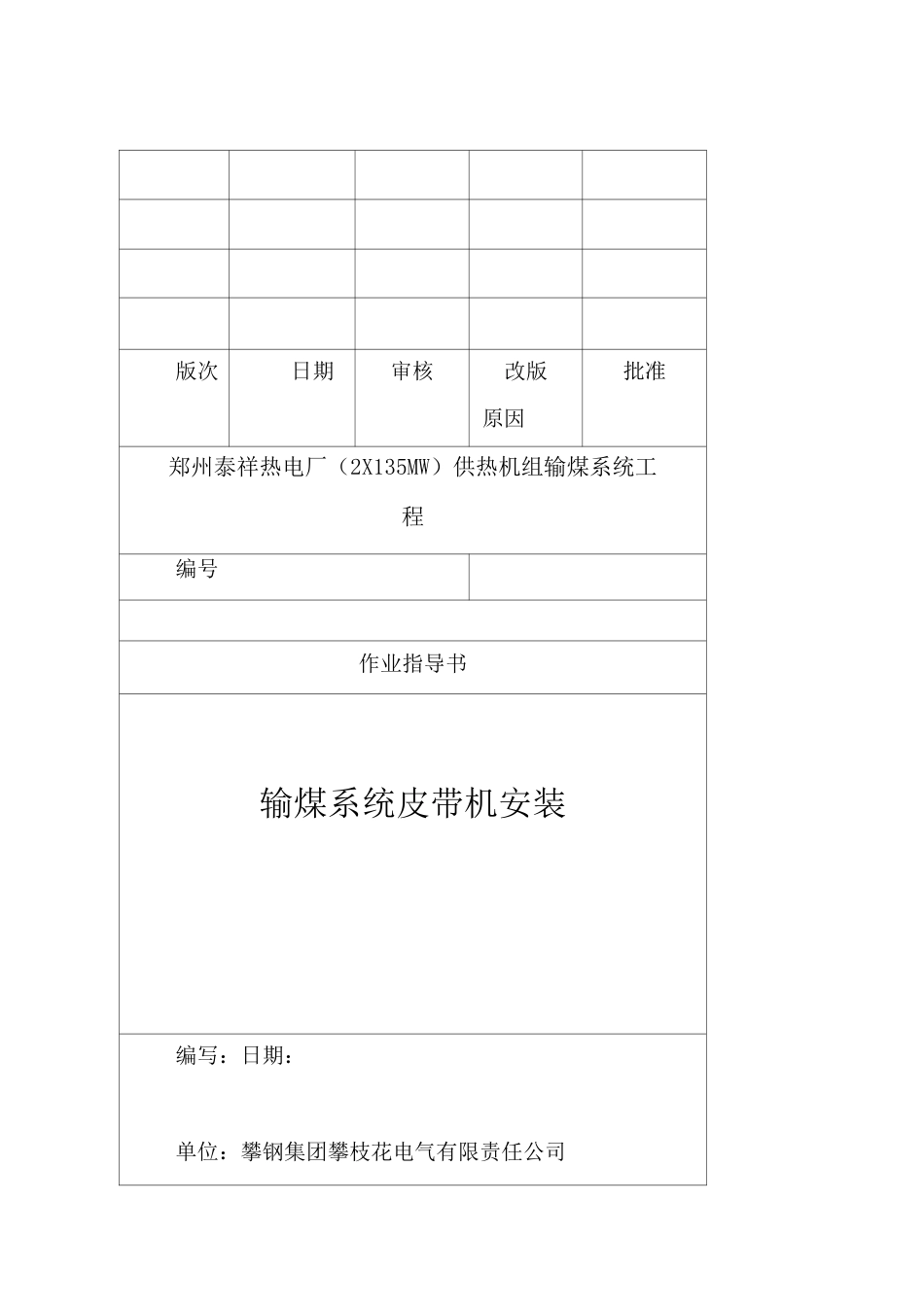

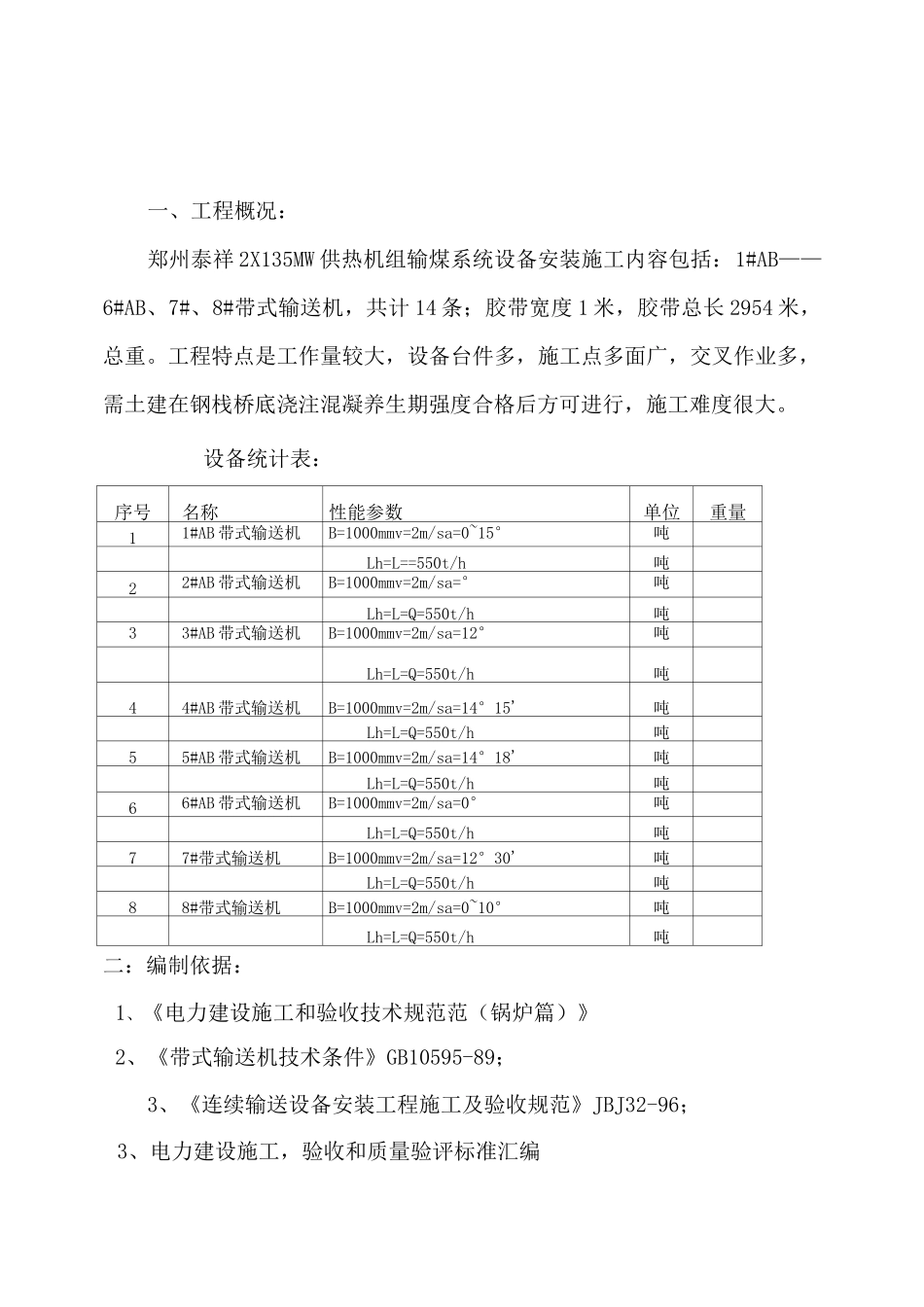

版次日期审核改版原因批准郑州泰祥热电厂（2X135MW）供热机组输煤系统工程编号作业指导书输煤系统皮带机安装编写：日期：单位：攀钢集团攀枝花电气有限责任公司一、工程概况：郑州泰祥 2X135MW 供热机组输煤系统设备安装施工内容包括：1#AB——6#AB、7#、8#带式输送机，共计 14 条；胶带宽度 1 米，胶带总长 2954 米，总重。工程特点是工作量较大，设备台件多，施工点多面广，交叉作业多，需土建在钢栈桥底浇注混凝养生期强度合格后方可进行，施工难度很大。设备统计表：序号名称性能参数单位重量11#AB 带式输送机B=1000mmv=2m/sa=0~15°吨Lh=L==550t/h吨22#AB 带式输送机B=1000mmv=2m/sa=°吨Lh=L=Q=550t/h吨33#AB 带式输送机B=1000mmv=2m/sa=12°吨Lh=L=Q=550t/h吨44#AB 带式输送机B=1000mmv=2m/sa=14°15'吨Lh=L=Q=550t/h吨55#AB 带式输送机B=1000mmv=2m/sa=14°18'吨Lh=L=Q=550t/h吨66#AB 带式输送机B=1000mmv=2m/sa=0°吨Lh=L=Q=550t/h吨77#带式输送机B=1000mmv=2m/sa=12°30'吨Lh=L=Q=550t/h吨88#带式输送机B=1000mmv=2m/sa=0~10°吨Lh=L=Q=550t/h吨二：编制依据：1、《电力建设施工和验收技术规范范（锅炉篇）》2、《带式输送机技术条件》GB10595-89；3、《连续输送设备安装工程施工及验收规范》JBJ32-96；3、电力建设施工，验收和质量验评标准汇编4、设计图纸。三、工具准备：1．交流电焊机二台2．磨光机二台3. 5m 卷尺三把4. 100m 钢盘尺一把5. 角尺三把6.直尺 lm 三把7. 水平仪二个8. 手锤四把9. 大锤一把10.撬棍四根11.气焊机具一套12. 卷扬 3t 一台13. 手拉葫芦：2t 四台；3t 二台14. 千斤顶：5t 二个；16t 二个15. 活动扳手：200mm 二把，400mm 四把16.硫化器二台（厂供）。四、施工方案及工艺安装前对设备进行检查与清理，并做好记录。加工配置足够的垫铁以备安装。对土建移交的基础进行复测，根据确认的纵横中心线划出每只基础的中心线，用油漆做好标记，复测标高，定出基础标高，保证皮带机头尾部及其他设备的基框底部间隙大于20mm。输煤皮带机安装流程1．皮带机头尾部安装及减速机安装根据土建移交的基础，按图纸进行安装划线，做好记录，验收合格后，安装头尾部设备，头部驱动装置安装就位前，在转运站内进行检查和检修，并做好检修记录，符合要求以后，就位安装找正，基框与预埋铁电焊固定，待皮带机基本安装结束前，将驱动装置与头部滚筒对轮找正连接，头部逆止器安装时，要注意旋转方向...
