桥梁扩大基础施工技术交底

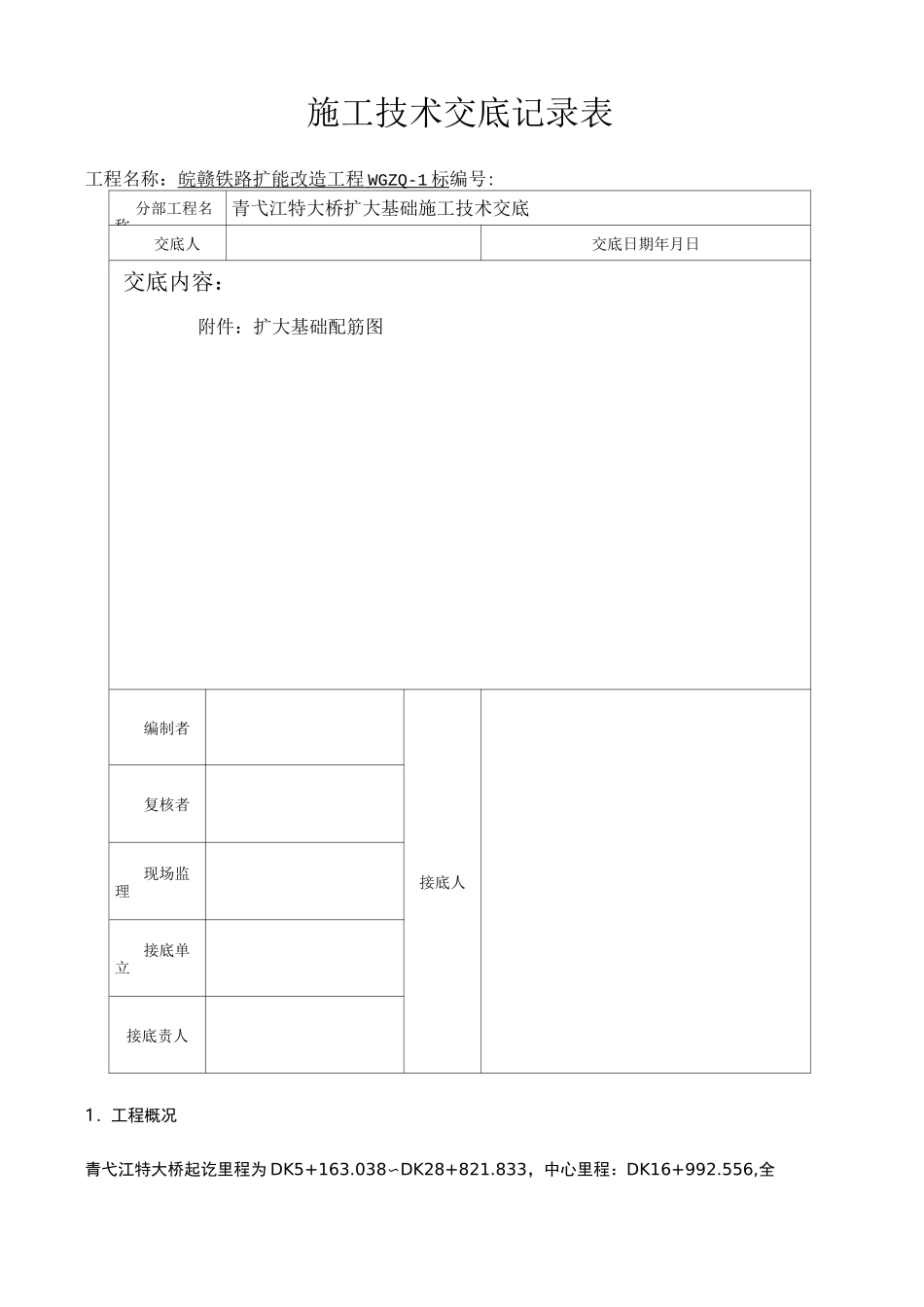

施工技术交底记录表工程名称：皖赣铁路扩能改造工程 WGZQ-1 标 编号:分部工程名称青弋江特大桥扩大基础施工技术交底交底人交底日期年月日交底内容：附件：扩大基础配筋图编制者接底人复核者现场监理接底单立接底责人1．工程概况青弋江特大桥起讫里程为 DK5+163.038〜DK28+821.833，中心里程：DK16+992.556,全桥长 23658.795m。里程 DK5+163.038〜DK17+629.198 段，施工桥长 12466.16m。承台为矩形,无切倒角、倒圆角，承台及扩大基础共计 369 个，总方量 50391m3。本次交底是针对扩大基础，即 17#、18#、28#、29#、30#、31#台子的交底。扩大基础尺寸表：序号基底标咼（m）底层扩大基础尺寸顶层扩大基础尺寸墩高（m）179.095.4X7.6X13.4X5.6X17.5185.6325.4X7.6X13.4X5.6X111282.0587X9.2X15X7.2X115292.15.933X8.134X13.933X6.134X115301.6435.933X8.134X13.933X6.134X115.5311.6855.956X8.156X13.956X6.156X115.5扩大基础钢筋布置图详见附图2.作业准备2.1 内业技术准备2.2 外业技术准备3.技术要求3.1 模板、钢筋、砼的施工应符合铁道部现行《铁路砼与砌体工程施工质量验收补充标准》的有关规定及设计要求。3.2基坑开挖前应按地质、水文资料，环保要求，结合现场实际情况，制定施工方案，确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。3.4 基底处理应符合下列规定：4.施工程序与工艺流程4.1 施工程序测量定位 f 开挖基坑 f 基底检查处理报验 f 安装模板 f 绑扎钢筋 f 基础砼浇筑 f 脱模养生。4.2 工艺流程详见下图5.施工方法5.1 基坑开挖扩大基础底层基坑开挖时不超挖，要求最下层基础不得立模，满坑灌注混凝土。基坑采用挖机开挖，开挖至设计标高 30cm 处停止开挖，并通知设计单位到现场做地质勘探，得出结果后再进行下一步施工。具体开挖步骤如下：5.1.1基础的定位放样,在基坑开挖前先进行基础的定位放样工作，以便正确的将设计图上的基础位置准确的设置到桥址上。放样工作系根据桥梁中心线与墩台的纵横轴线，推出基础边线的定位点，再放线画出基坑的开挖范围。基坑各定位点的标高及开挖过程中标高检查一般用水准测量的方法进行。5.1.2陆地基坑开挖。基坑大小应满足基础施工要求，对有渗水土质的基坑坑底开挖尺寸需按基坑排水设计，包括排水沟、集水井、排水管网等。对于施工期较短，挖基坑时不影响临近建筑安全的施工场所，可考虑选用坑壁不加支撑的基坑。当基坑壁坡不易稳定并有地下水渗入，...
