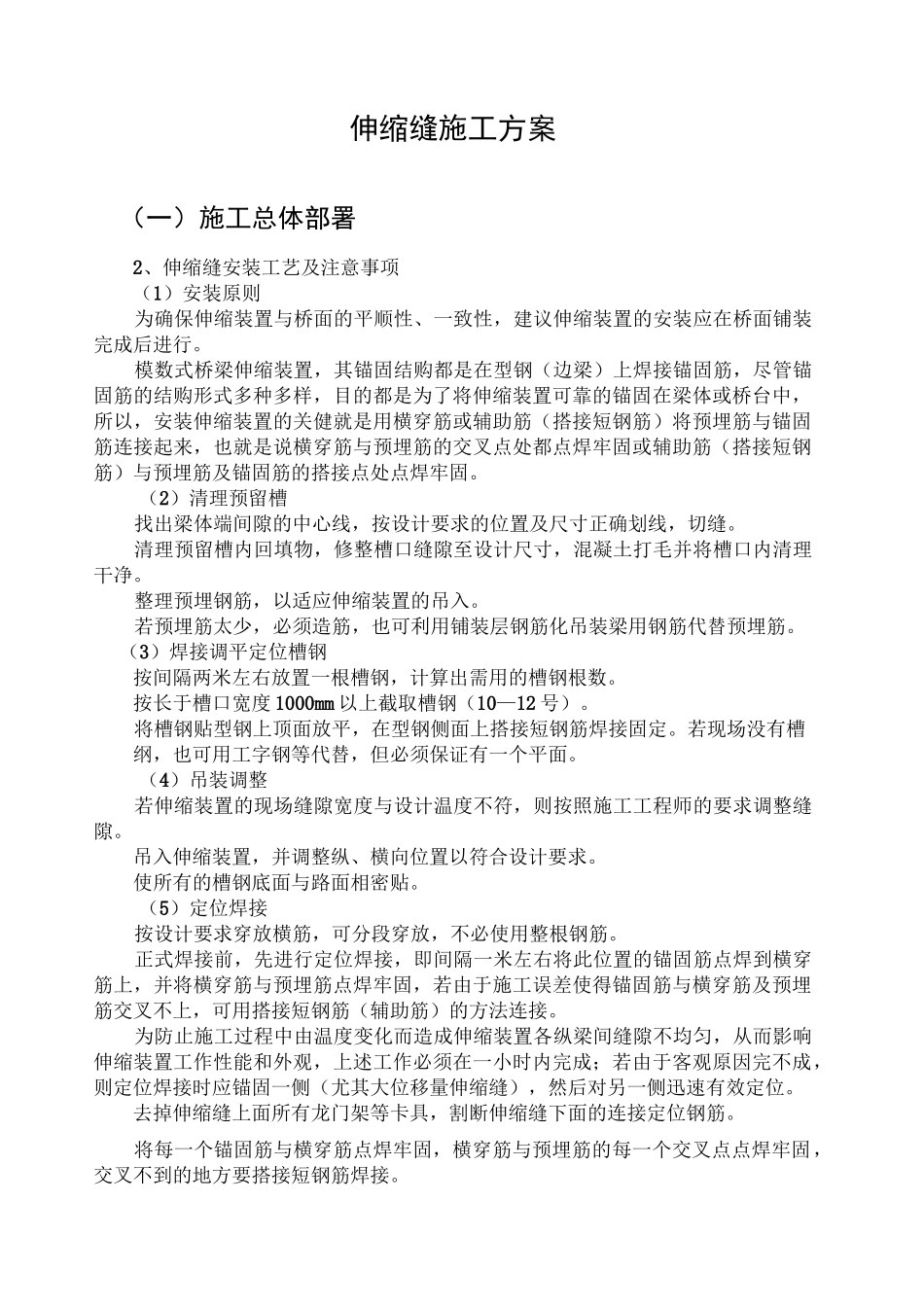

伸缩缝施工方案（一）施工总体部署2、伸缩缝安装工艺及注意事项（1）安装原则为确保伸缩装置与桥面的平顺性、一致性，建议伸缩装置的安装应在桥面铺装完成后进行。模数式桥梁伸缩装置，其锚固结购都是在型钢（边梁）上焊接锚固筋，尽管锚固筋的结购形式多种多样，目的都是为了将伸缩装置可靠的锚固在梁体或桥台中，所以，安装伸缩装置的关健就是用横穿筋或辅助筋（搭接短钢筋）将预埋筋与锚固筋连接起来，也就是说横穿筋与预埋筋的交叉点处都点焊牢固或辅助筋（搭接短钢筋）与预埋筋及锚固筋的搭接点处点焊牢固。（2）清理预留槽找出梁体端间隙的中心线，按设计要求的位置及尺寸正确划线，切缝。清理预留槽内回填物，修整槽口缝隙至设计尺寸，混凝土打毛并将槽口内清理干净。整理预埋钢筋，以适应伸缩装置的吊入。若预埋筋太少，必须造筋，也可利用铺装层钢筋化吊装梁用钢筋代替预埋筋。（3）焊接调平定位槽钢按间隔两米左右放置一根槽钢，计算出需用的槽钢根数。按长于槽口宽度 1000mm 以上截取槽钢（10—12 号）。将槽钢贴型钢上顶面放平，在型钢侧面上搭接短钢筋焊接固定。若现场没有槽纲，也可用工字钢等代替，但必须保证有一个平面。（4）吊装调整若伸缩装置的现场缝隙宽度与设计温度不符，则按照施工工程师的要求调整缝隙。吊入伸缩装置，并调整纵、横向位置以符合设计要求。使所有的槽钢底面与路面相密贴。（5）定位焊接按设计要求穿放横筋，可分段穿放，不必使用整根钢筋。正式焊接前，先进行定位焊接，即间隔一米左右将此位置的锚固筋点焊到横穿筋上，并将横穿筋与预埋筋点焊牢固，若由于施工误差使得锚固筋与横穿筋及预埋筋交叉不上，可用搭接短钢筋（辅助筋）的方法连接。为防止施工过程中由温度变化而造成伸缩装置各纵梁间缝隙不均匀，从而影响伸缩装置工作性能和外观，上述工作必须在一小时内完成；若由于客观原因完不成，则定位焊接时应锚固一侧（尤其大位移量伸缩缝），然后对另一侧迅速有效定位。去掉伸缩缝上面所有龙门架等卡具，割断伸缩缝下面的连接定位钢筋。将每一个锚固筋与横穿筋点焊牢固，横穿筋与预埋筋的每一个交叉点点焊牢固，交叉不到的地方要搭接短钢筋焊接。（6）设置安装模板单组型（指 80 型以下）可用相应厚度的聚苯乙烯泡沫板，一般在锚固工作完成后安装，若先安装模板，则需采取措施防止施工过程中烧坏泡沫板。大位移量伸缩装置可用胶合板或 2—3mm 厚钢板。模板应做的严密，以防浇筑砼时漏浆或是渗入位...
