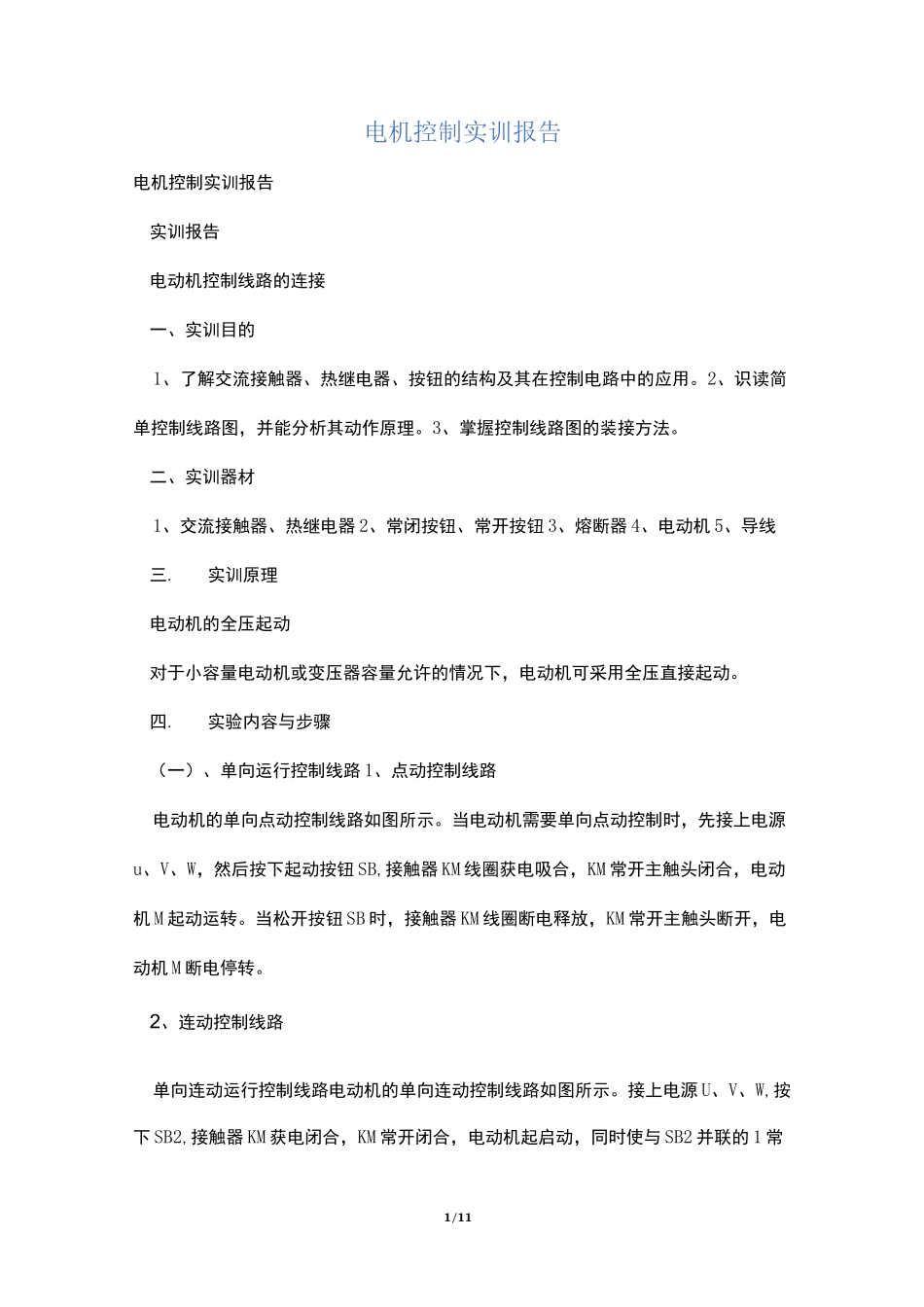

电机控制实训报告

1/11电机控制实训报告电机控制实训报告实训报告电动机控制线路的连接一、实训目的1、了解交流接触器、热继电器、按钮的结构及其在控制电路中的应用。2、识读简单控制线路图，并能分析其动作原理。3、掌握控制线路图的装接方法。二、实训器材1、交流接触器、热继电器 2、常闭按钮、常开按钮 3、熔断器 4、电动机 5、导线三.实训原理电动机的全压起动对于小容量电动机或变压器容量允许的情况下，电动机可采用全压直接起动。四.实验内容与步骤（一）、单向运行控制线路 1、点动控制线路电动机的单向点动控制线路如图所示。当电动机需要单向点动控制时，先接上电源u、V、W，然后按下起动按钮 SB,接触器 KM 线圈获电吸合，KM 常开主触头闭合，电动机 M 起动运转。当松开按钮 SB 时，接触器 KM 线圈断电释放，KM 常开主触头断开，电动机 M 断电停转。2、连动控制线路单向连动运行控制线路电动机的单向连动控制线路如图所示。接上电源 U、V、W,按下 SB2,接触器 KM 获电闭合，KM 常开闭合，电动机起启动，同时使与 SB2 并联的 1 常2/11开闭合，这叫自锁开关。松开 SB2,控制线路通过 KM 自锁开关使 KM 线圈仍保持获电吸合。如需电动机停机，只需按下 SB1 即可。机，只需按下 SB1 即可。3、点动和连动混合控制线路电动机点动和起动混合控制线路如图所示。先接上电源 U、V、W,然后按下起动按钮SB2,接触器 KM 线圈获电吸合并自锁，KM 常开主触头闭合，电动机 M 起动运转。若按下起动按钮 SB3,接触器 KM 线圈获电吸合 KM 常开主触头闭合，电动机 M 起动运转。由于起动按钮 SB3 的常闭辅助触头断开接触器 KM 的自锁回路，所以是点动控制。4、正反转控制线路正反转控制线路采用两个接触器，即正转的接触器 KM1 和反转接触器 KM2。当接触器 KM1三对主触头接通时，三相电源相序按 U、V、W,接入电动机。而当 KM2 的三对主触头接通时，三相电源相序按 W、V、U、接入电动机，电动机即反转。线路要求接触器 KM1 和 KM2 不能同时通电，否则它们的主触头就会一起闭合，造成U、W、两相短路。为此在 KM1 和 KM2 线圈各自支路中相互 1 副常闭辅助触头以保证接触 KM1 和 KM2 的线圈不会同时通电。KM1 和 KM2 的这 2 副常闭辅助触头在线路中所起的作用称为联锁作用，这 2 副常闭辅助触头叫做联锁触头。正转控制时，按下按钮 SB2,接触器 KM1 线圈获电吸合，KM1 主触头闭合，电动机 M起...
