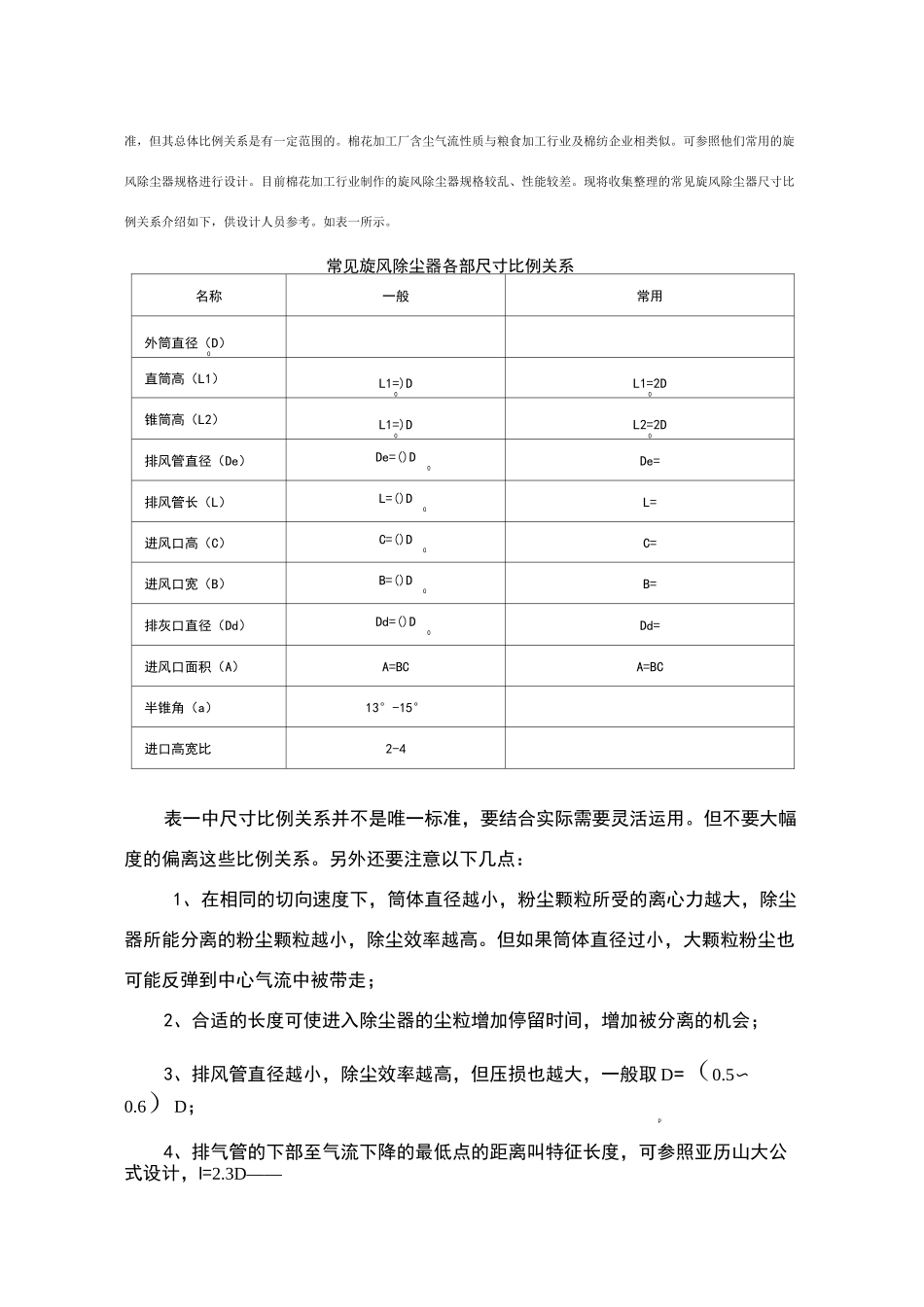

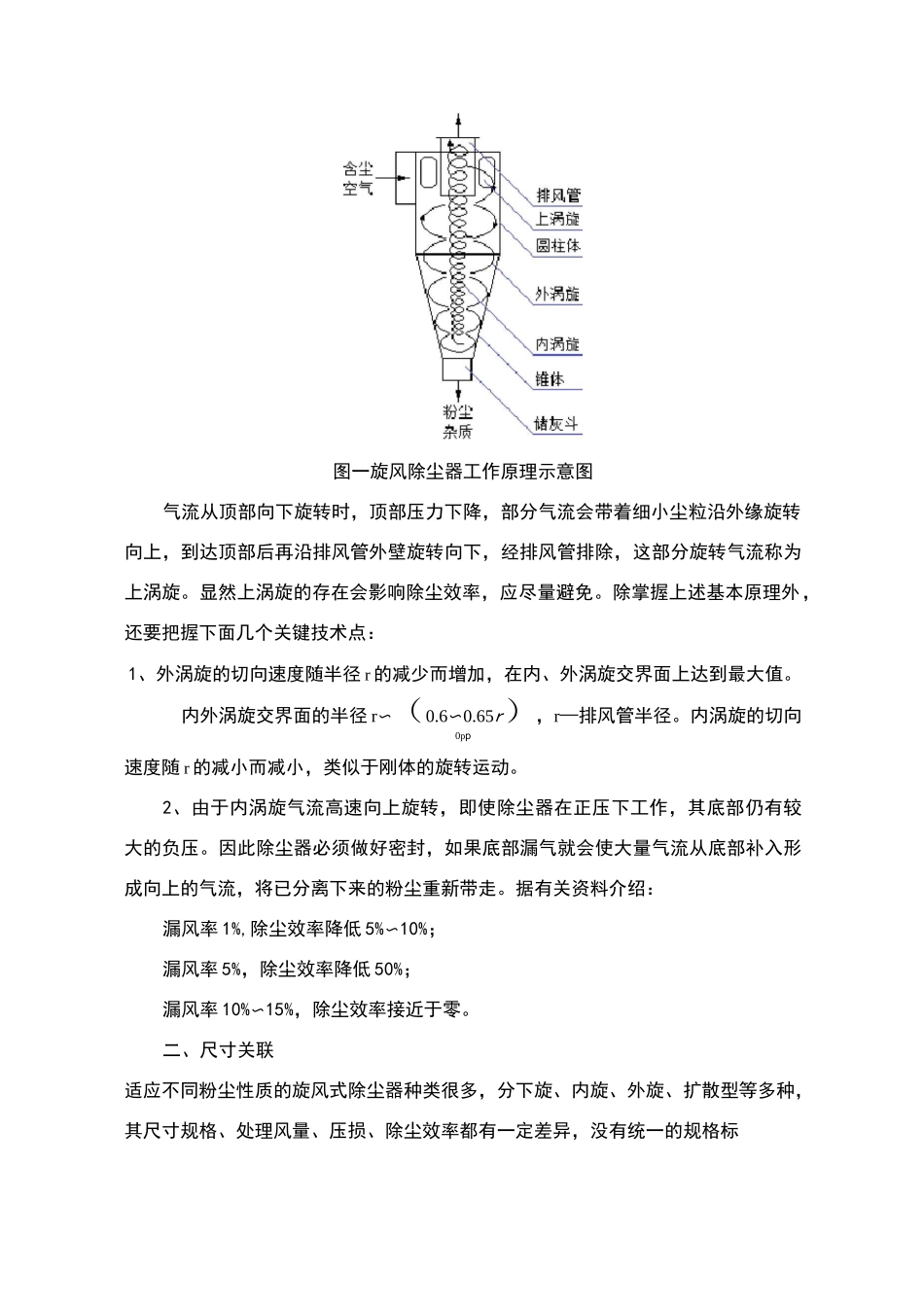

谈旋风除尘器尺寸关联与阻力计算胡宝林旋风除尘器是利用旋转气流的惯性离心力将灰尘从空气中分离出来的干式净化除尘设备，所以也称作离心除尘器或沙克龙除尘器（cyclone）旋风除尘器的发明至今已有百余年历史，随着研究的不断深入，制作技术已很成熟，各部分的尺寸有一定的比例关系。除尘器主要由进口、筒体、锥体和排风口组成，通过大量试验研究取得了一些实用阻力计算公式。由于它结构简单、安全防火、制作和运行成本低，对 10pm 以上的粉尘净化效率高于 90%，得到普遍推广，多年来在棉花加工厂除尘系统中广泛应用。棉花加工厂主要靠气力输送，含尘废气很多，一般需要配置旋风除尘器 80〜100 个，但除尘效率较低、性能差异较大，主要原因有两个，一是生产线设计人员只注重主机设备而忽视通风除尘器系统设计。二是有些具体制作人员文化水平低、缺乏理论基础、不具备设计计算能力、仅凭师傅传授的一点经验数据，缺乏科学性和系统性，因此出现了通风除尘系统漏风大、阻力大、能耗大、效率低等问题。除尘器效率低不仅造成环境污染，而且也会影响气力输送系统正常运行，其风量、风压与气力输送管网系统密切相关。因此，本文将从基本原理入手，分析各部尺寸关联，并以常见的下旋 55 型和 60 型旋风除尘器为例进行尺寸计算和阻力计算。一、工作原理含尘气流由切向进口进入除尘器后，沿筒体和锥体内壁自上而下做高速旋转运动，向下旋转的气流称为外涡旋。外涡旋到达锥体底部后，转而向上，沿轴心向上旋转，向上旋转的气流叫内涡旋，最后经排风管排出。气流做旋转运动时，尘粒在惯性离心力的推动下，向气流形成的旋转体外援移动，当到达内壁边缘时，粉尘颗粒会与内壁接触释放能量并在重力的作用下，沿壁面滑落到底部的出杂口。如图一所示。净化空气图一旋风除尘器工作原理示意图气流从顶部向下旋转时，顶部压力下降，部分气流会带着细小尘粒沿外缘旋转向上，到达顶部后再沿排风管外壁旋转向下，经排风管排除，这部分旋转气流称为上涡旋。显然上涡旋的存在会影响除尘效率，应尽量避免。除掌握上述基本原理外，还要把握下面几个关键技术点：1、外涡旋的切向速度随半径 r 的减少而增加，在内、外涡旋交界面上达到最大值。内外涡旋交界面的半径 r〜（0.6〜0.65r），r—排风管半径。内涡旋的切向0pp速度随 r 的减小而减小，类似于刚体的旋转运动。2、由于内涡旋气流高速向上旋转，即使除尘器在正压下工作，其底部仍有较大的负压。因此除尘器必须...
