2025年中考物理专题 电学计算专题

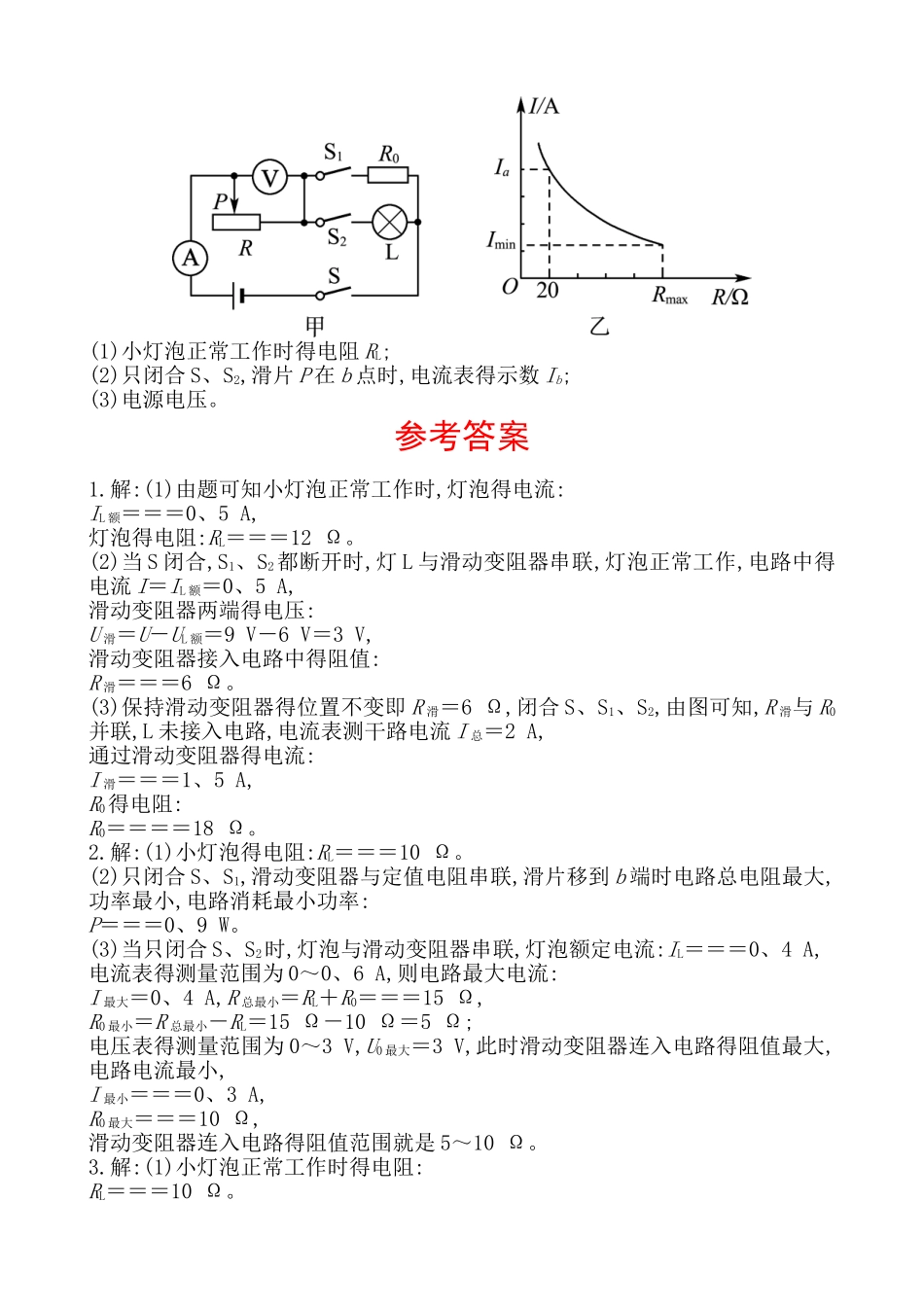

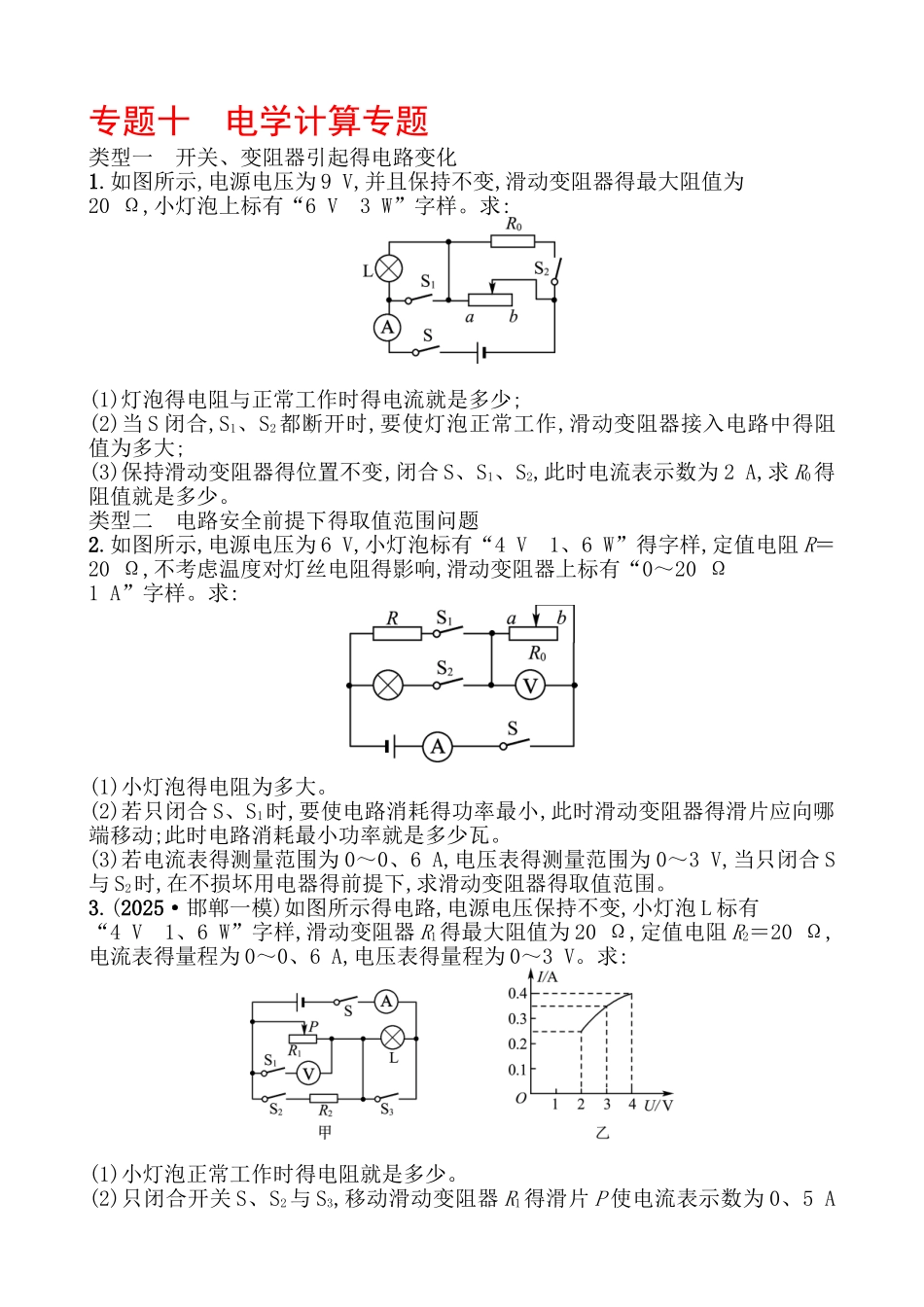

专题十 电学计算专题类型一 开关、变阻器引起得电路变化1.如图所示,电源电压为 9 V,并且保持不变,滑动变阻器得最大阻值为20 Ω,小灯泡上标有“6 V 3 W”字样。求:(1)灯泡得电阻与正常工作时得电流就是多少;(2)当 S 闭合,S1、S2都断开时,要使灯泡正常工作,滑动变阻器接入电路中得阻值为多大;(3)保持滑动变阻器得位置不变,闭合 S、S1、S2,此时电流表示数为 2 A,求 R0得阻值就是多少。类型二 电路安全前提下得取值范围问题2.如图所示,电源电压为 6 V,小灯泡标有“4 V 1、6 W”得字样,定值电阻 R＝20 Ω,不考虑温度对灯丝电阻得影响,滑动变阻器上标有“0～20 Ω 1 A”字样。求:(1)小灯泡得电阻为多大。(2)若只闭合 S、S1时,要使电路消耗得功率最小,此时滑动变阻器得滑片应向哪端移动;此时电路消耗最小功率就是多少瓦。(3)若电流表得测量范围为 0～0、6 A,电压表得测量范围为 0～3 V,当只闭合 S与 S2时,在不损坏用电器得前提下,求滑动变阻器得取值范围。3.(2025·邯郸一模)如图所示得电路,电源电压保持不变,小灯泡 L 标有“4 V 1、6 W”字样,滑动变阻器 R1得最大阻值为 20 Ω,定值电阻 R2＝20 Ω,电流表得量程为 0～0、6 A,电压表得量程为 0～3 V。求:(1)小灯泡正常工作时得电阻就是多少。(2)只闭合开关 S、S2与 S3,移动滑动变阻器 R1得滑片 P 使电流表示数为 0、5 A时,R2消耗得电功率为 1、25 W。此时滑动变阻器 R1接入电路中得阻值就是多少。(3)只闭合开关 S 与 S1,移动滑动变阻器 R1得滑片 P,小灯泡 L 得 IU 图像如图乙所示,在保证各元件安全工作得情况下,滑动变阻器 R1允许得取值范围就是多少。类型三 分类讨论计算题4.在如图甲所示得电路中,电源电压恒定不变,R1得阻值为 30 Ω,滑动变阻器上标有“20 Ω 2 A”字样,闭合电键后,电流表 A1得示数如图乙所示。(1)求 R1两端得电压 U1;(2)若 R2消耗得电功率为 4、5 W,求通过 R2得电流 I2;(3)现将同样规格得电流表 A2接入电路中,不改变 A1量程,调节滑片 P 得位置,使两电流表指针偏离 0 刻度线得角度相同,且电路元件均正常工作,求 R2接入电路得阻值。5.(2025·石家庄桥西区模拟)如图所示,灯 L 上标有“12 V 3、6 W”,定值电阻 R1得阻值为 10 Ω,滑动变阻器 R2上标有“50 Ω 1 A”。闭合 S1、S2,灯 L正常发光。电流表、电压表得量程分别为 0～3 A,0～15 V,求:(1)灯正常发光时得电阻;(2)滑动变阻器...
