高支模内架计算

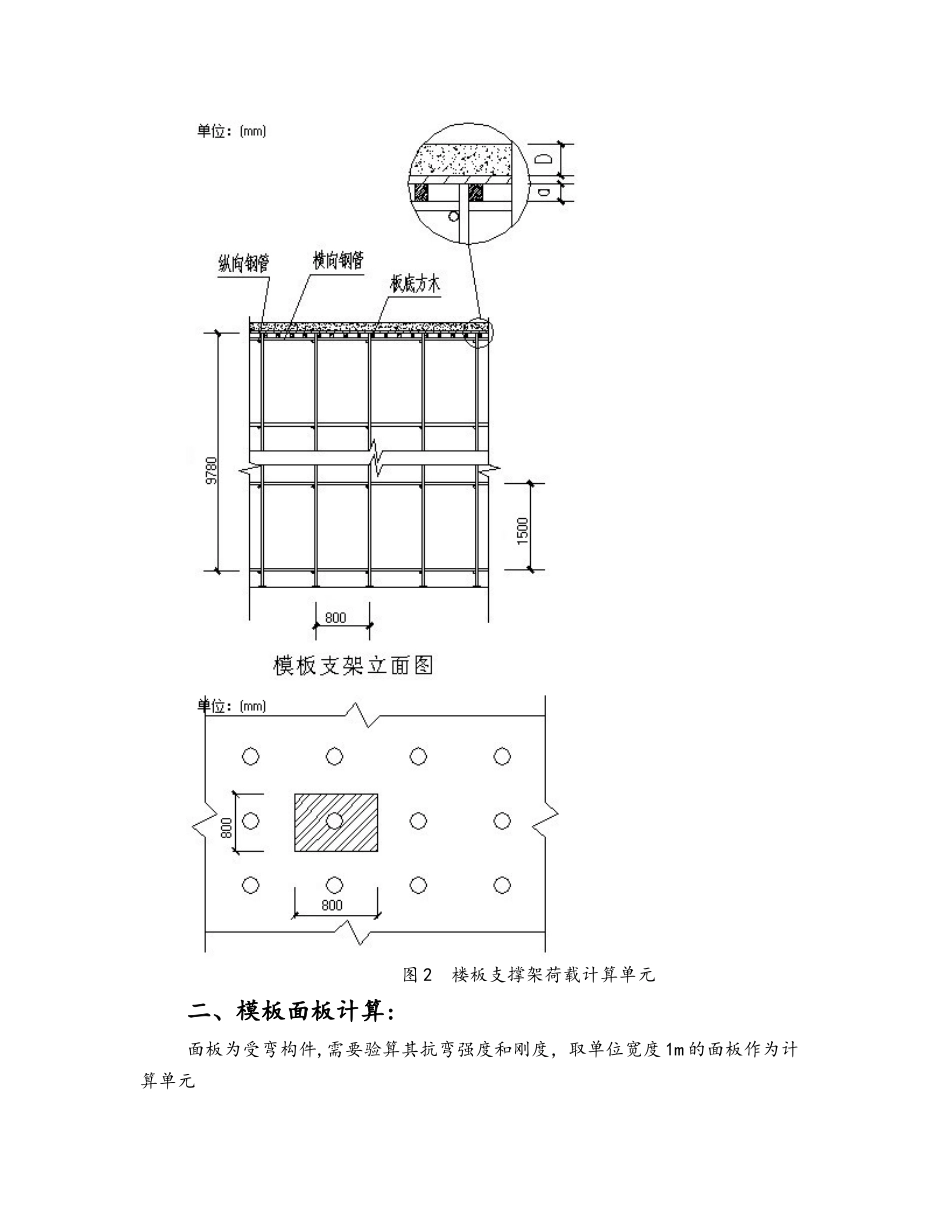

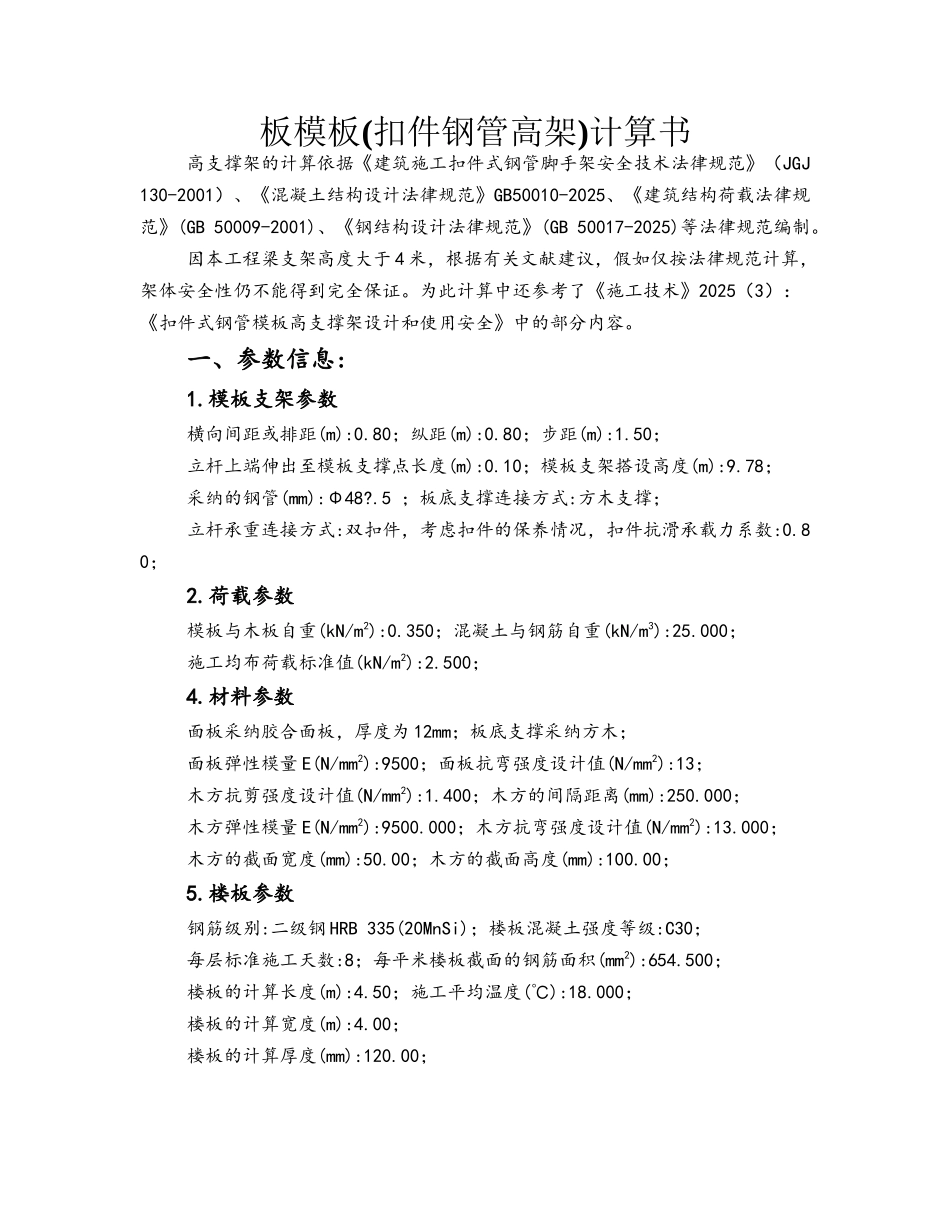

板模板(扣件钢管高架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）、《混凝土结构设计法律规范》GB50010-2025、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2025)等法律规范编制。因本工程梁支架高度大于 4 米，根据有关文献建议，假如仅按法律规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2025（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。一、参数信息:1.模板支架参数横向间距或排距(m):0.80；纵距(m):0.80；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):9.78；采纳的钢管(mm):Φ48?.5 ；板底支撑连接方式:方木支撑；立杆承重连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采纳胶合面板，厚度为 12mm；板底支撑采纳方木；面板弹性模量 E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量 E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；5.楼板参数钢筋级别:二级钢 HRB 335(20MnSi)；楼板混凝土强度等级:C30；每层标准施工天数:8；每平米楼板截面的钢筋面积(mm2):654.500；楼板的计算长度(m):4.50；施工平均温度(℃):18.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):120.00； 图 2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度 1m 的面板作为计算单元 面板的截面惯性矩 I 和截面抵抗矩 W 分别为：W = 100?.22/6 = 24 cm3；I = 100?.23/12 = 14.4 cm4；模板面板的根据三跨连续梁计算。 面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 25?.12?+0.35? = 3.35 kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 2.5?= 2.5 kN/m；2、强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 其中：q=1.2?.35+1.4?.5= 7.52kN/m最大弯矩 M=0.1?.52?.252= 0.047 kN 穖；面板最大应力计算值 σ= 47000/24000 = 1.958 N/mm2；面板的抗弯强度...
