结构计算书框架结构永达写字楼5400平米设计和实现 土木工程管理专业

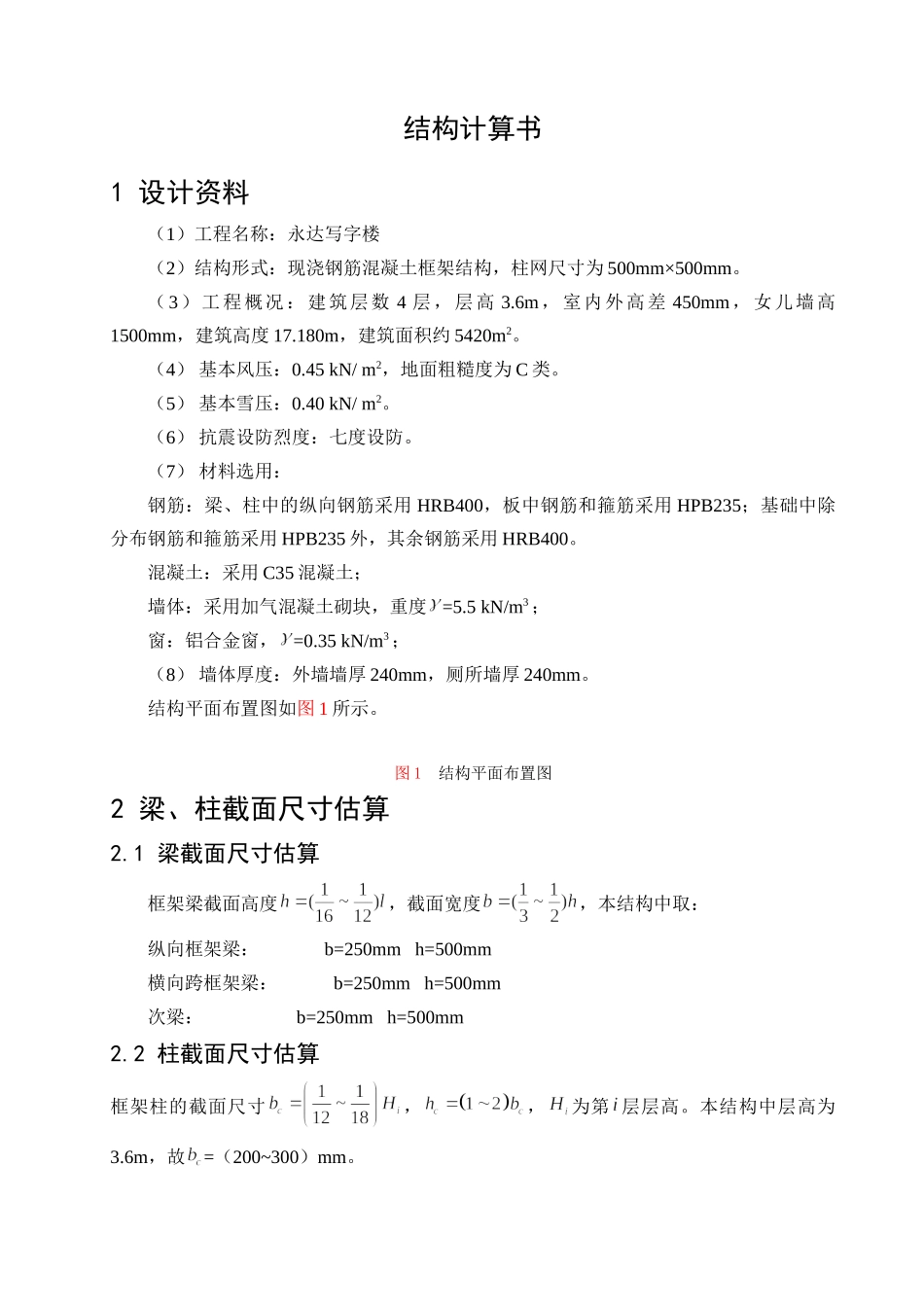

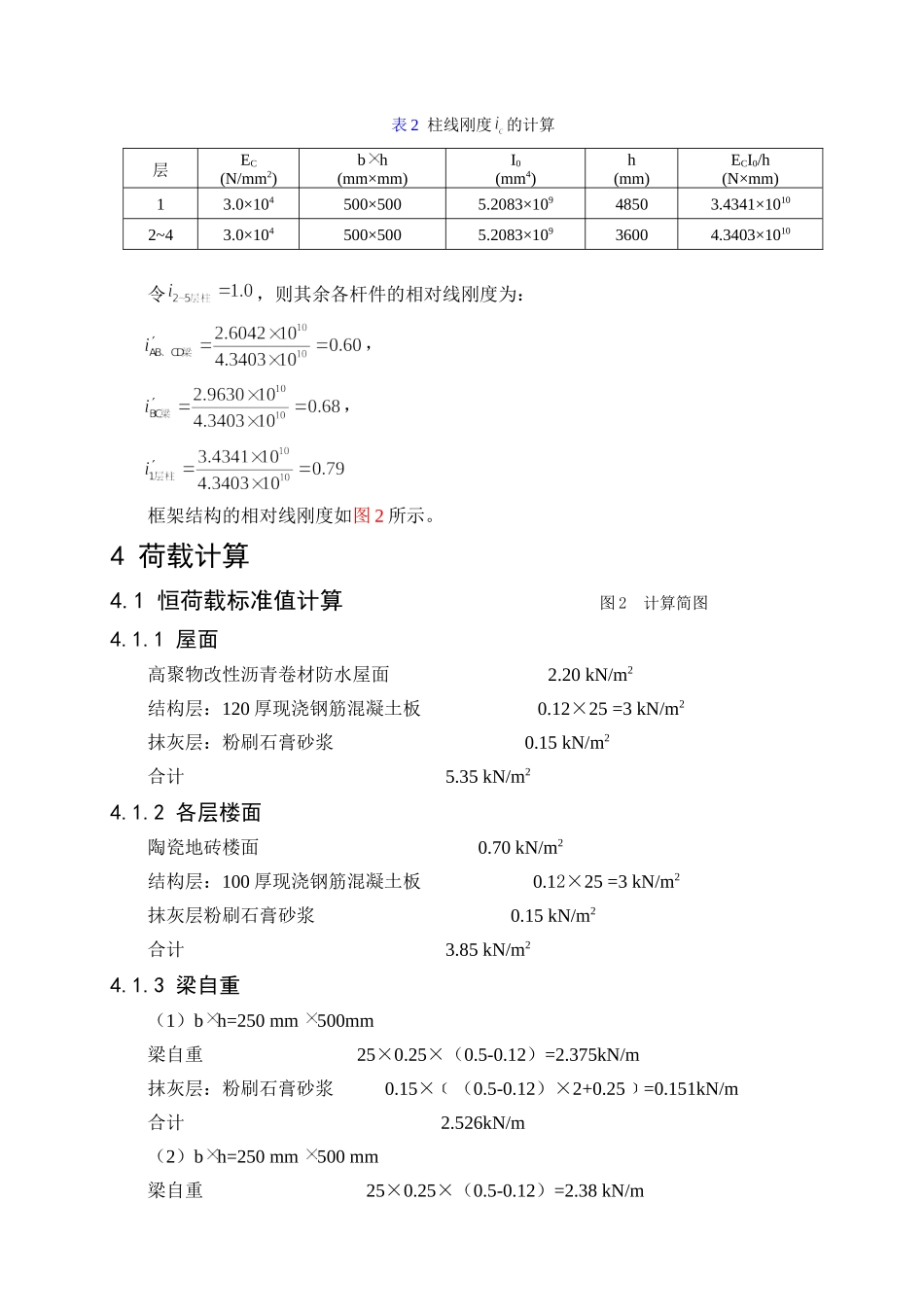

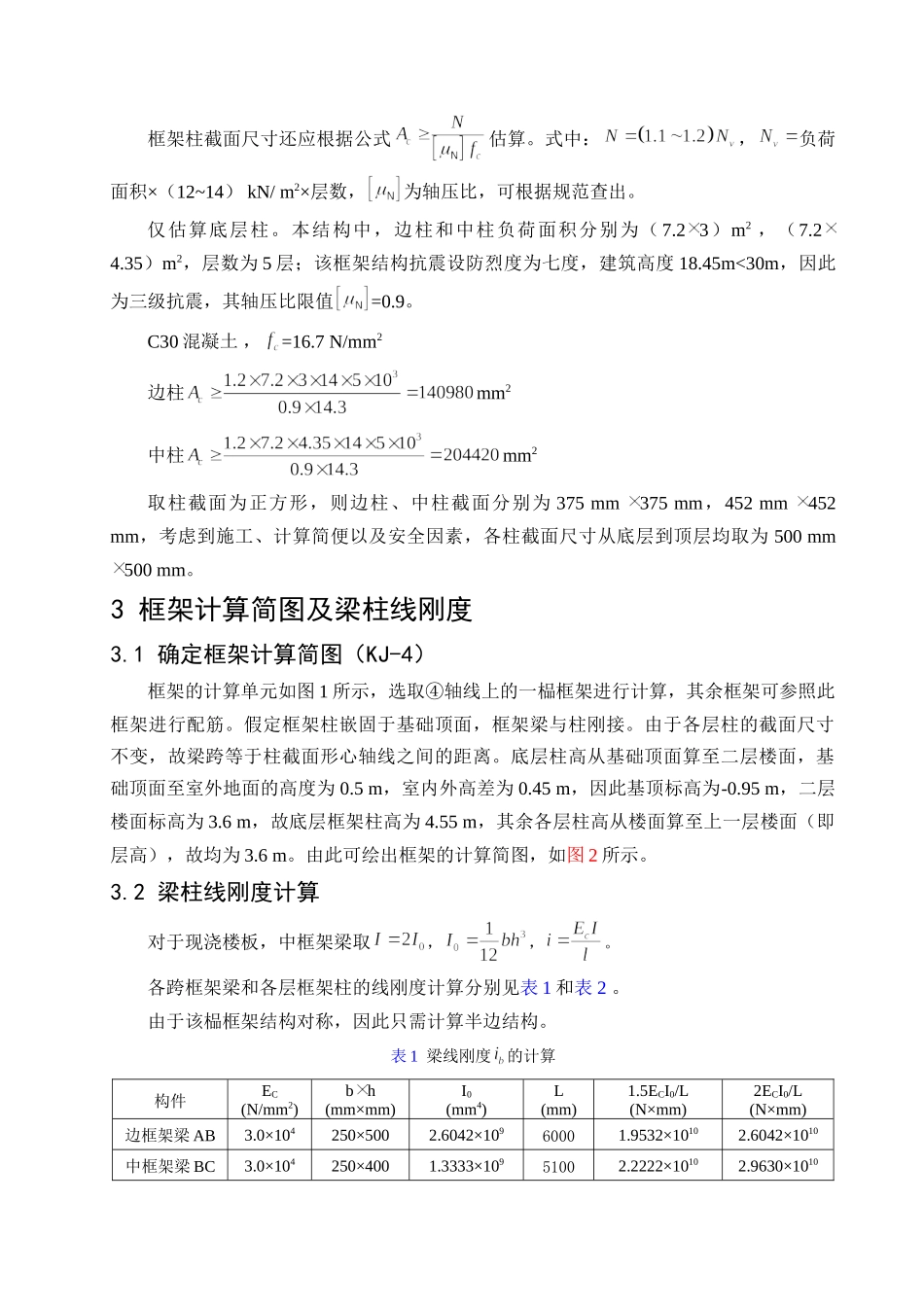

结构计算书1 设计资料（1）工程名称：永达写字楼（2）结构形式：现浇钢筋混凝土框架结构，柱网尺寸为 500mm×500mm。（3）工程概况：建筑层数 4 层，层高 3.6m，室内外高差 450mm，女儿墙高1500mm，建筑高度 17.180m，建筑面积约 5420m2。（4） 基本风压：0.45 kN/ m2，地面粗糙度为 C 类。（5） 基本雪压：0.40 kN/ m2。（6） 抗震设防烈度：七度设防。（7） 材料选用：钢筋：梁、柱中的纵向钢筋采用 HRB400，板中钢筋和箍筋采用 HPB235；基础中除分布钢筋和箍筋采用 HPB235 外，其余钢筋采用 HRB400。混凝土：采用 C35 混凝土；墙体：采用加气混凝土砌块，重度=5.5 kN/m3 ；窗：铝合金窗，=0.35 kN/m3 ；（8） 墙体厚度：外墙墙厚 240mm，厕所墙厚 240mm。结构平面布置图如图 1 所示。图 1 结构平面布置图2 梁、柱截面尺寸估算2.1 梁截面尺寸估算框架梁截面高度，截面宽度，本结构中取：纵向框架梁： b=250mm h=500mm横向跨框架梁： b=250mm h=500mm次梁： b=250mm h=500mm2.2 柱截面尺寸估算框架柱的截面尺寸，，为第 层层高。本结构中层高为3.6m，故=（200~300）mm。框架柱截面尺寸还应根据公式估算。式中：，负荷面积×（12~14） kN/ m2×层数，为轴压比，可根据规范查出。仅估算底层柱。本结构中，边柱和中柱负荷面积分别为（ 7.2 3）m2 ，（7.24.35）m2，层数为 5 层；该框架结构抗震设防烈度为七度，建筑高度 18.45m<30m，因此为三级抗震，其轴压比限值=0.9。C30 混凝土 ，=16.7 N/mm2边柱mm2中柱mm2取柱截面为正方形，则边柱、中柱截面分别为 375 mm 375 mm，452 mm 452 mm，考虑到施工、计算简便以及安全因素，各柱截面尺寸从底层到顶层均取为 500 mm 500 mm。3 框架计算简图及梁柱线刚度3.1 确定框架计算简图（KJ-4）框架的计算单元如图 1 所示，选取④轴线上的一榀框架进行计算，其余框架可参照此框架进行配筋。假定框架柱嵌固于基础顶面，框架梁与柱刚接。由于各层柱的截面尺寸不变，故梁跨等于柱截面形心轴线之间的距离。底层柱高从基础顶面算至二层楼面，基础顶面至室外地面的高度为 0.5 m，室内外高差为 0.45 m，因此基顶标高为-0.95 m，二层楼面标高为 3.6 m，故底层框架柱高为 4.55 m，其余各层柱高从楼面算至上一层楼面（即层高），故均为 3.6 m。由此可绘出框架的计算简图，如图 2 所示。3.2 梁柱线刚度计算对于现浇楼板，中框架梁取...
