现浇空心楼板施工方案(最终版)

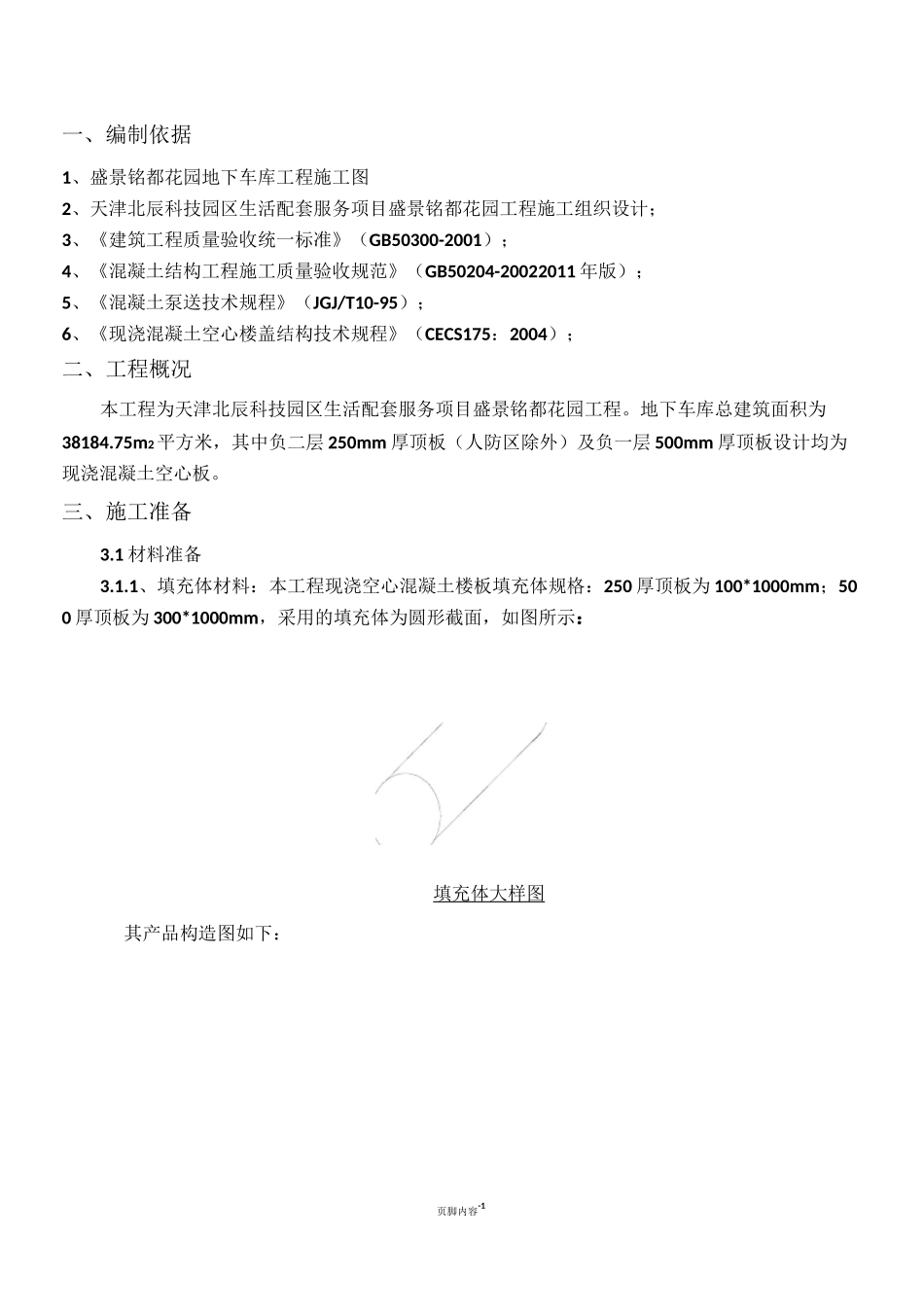

一、编制依据1、盛景铭都花园地下车库工程施工图2、天津北辰科技园区生活配套服务项目盛景铭都花园工程施工组织设计；3、《建筑工程质量验收统一标准》（GB50300-2001）；4、《混凝土结构工程施工质量验收规范》（GB50204-20022011 年版）；5、《混凝土泵送技术规程》（JGJ/T10-95）；6、《现浇混凝土空心楼盖结构技术规程》（CECS175：2004）；二、工程概况本工程为天津北辰科技园区生活配套服务项目盛景铭都花园工程。地下车库总建筑面积为38184.75m2平方米，其中负二层 250mm 厚顶板（人防区除外）及负一层 500mm 厚顶板设计均为现浇混凝土空心板。三、施工准备3.1 材料准备3.1.1、填充体材料：本工程现浇空心混凝土楼板填充体规格：250 厚顶板为 100*1000mm；500 厚顶板为 300*1000mm，采用的填充体为圆形截面，如图所示：填充体大样图其产品构造图如下：页脚内容-1填充体周边加强层能够有效保护发泡填充主体，起到防火作用。并且增加了强度用于抵御施工荷载和混凝土浇筑时的抗浮荷载，加强层在 2mm 左右，表面的防水层减少了吸水率的问题。填充体必须有出厂质量证明书和试验报告单，质量证明书必须随材料一同到场，材料到场需经试验员、材料员验证合格方可使用。进场后存放于专用库房内，严禁与其他材料同时存放，并远离火源，设置数量相当的灭火器材。3.1.2 其他材料马镫：马镫根据填充体的直径和设计图纸要求填充体之间的距离进行定制，马镫长度分别为850mm、1400mm，用于负一层顶板时高度为 75mm，用于负二层顶板时高度为 100mm，用于填充体的下方，保证下方的砼板的厚度。22、12 号铁丝：用于绑扎管体将填充体进行固定。铁丝可以克服填充体单根易摆动的缺点，每根填充体两端的五等分点各固定一道铁丝。3.2 技术准备在施工前组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉审查图纸，了解设计意图，到已施工的单位的现场进行参观学习具体的做法。对施工人员进行技术质量、安全教育交底，并进行考核，符合要求的才能上岗作业。四、施工方法4.1、现浇空心楼盖板施工工艺流程支板底模，填充体放线 T 肋间打孔铺设下铁及水电管线 T 安装填充体下方马镫，铺放填充体临时固定 T 放钢筋马镫，铺设上铁 T 穿整体抗浮铁丝，固定填充体 T 隐蔽验收，浇筑混凝土4.2、模板工程4.2.1、根据空心板的施工总荷载进行模板支撑的竖向和侧向稳定性计算、设计，并架设牢固，安装顺序为：钢管支撑 9 框架梁底、梁...
