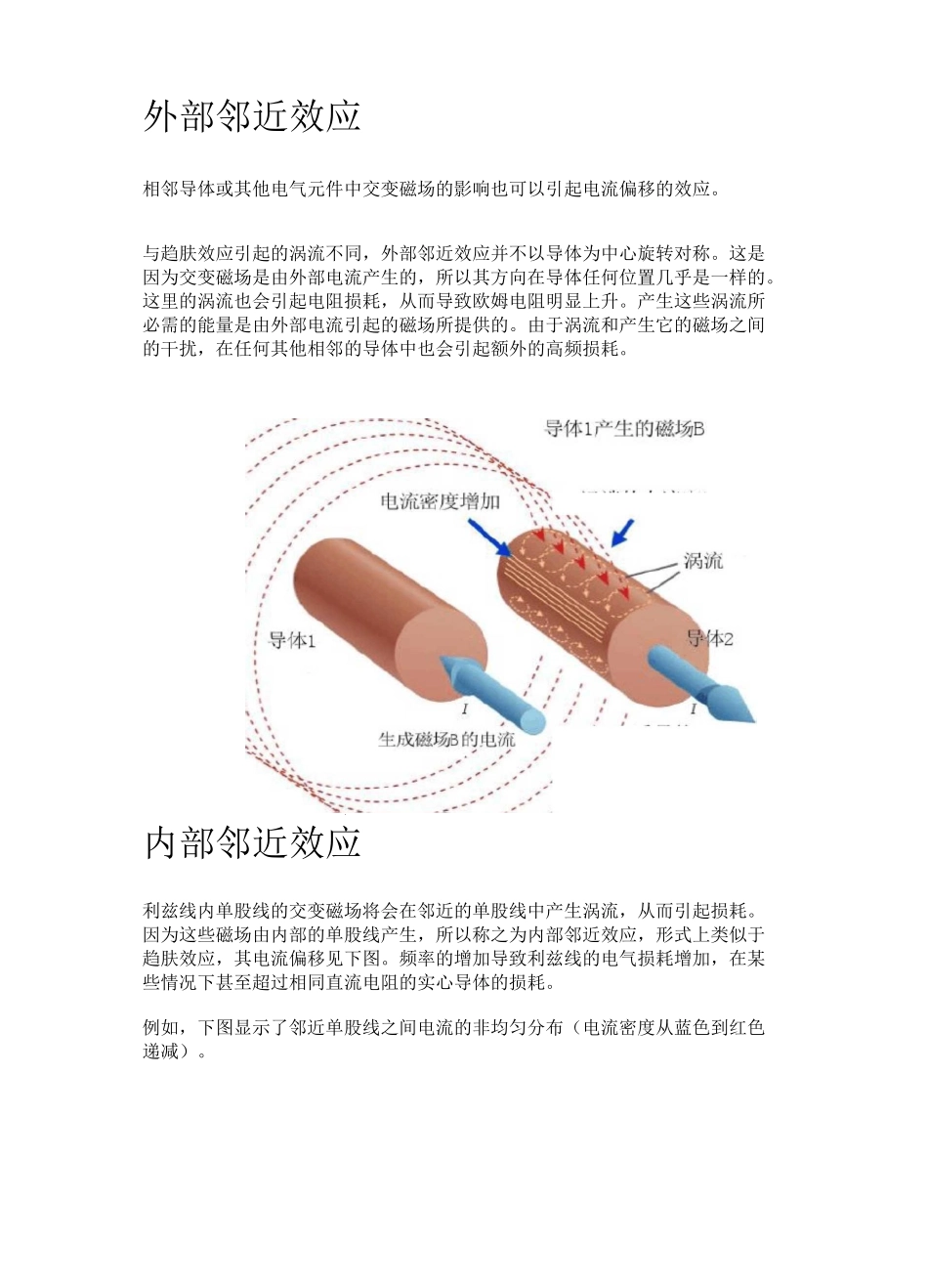

J 远端的电流//受导体 1 號响的感应电流外部邻近效应相邻导体或其他电气元件中交变磁场的影响也可以引起电流偏移的效应。与趋肤效应引起的涡流不同，外部邻近效应并不以导体为中心旋转对称。这是因为交变磁场是由外部电流产生的，所以其方向在导体任何位置几乎是一样的。这里的涡流也会引起电阻损耗，从而导致欧姆电阻明显上升。产生这些涡流所必需的能量是由外部电流引起的磁场所提供的。由于涡流和产生它的磁场之间的干扰，在任何其他相邻的导体中也会引起额外的高频损耗。内部邻近效应利兹线内单股线的交变磁场将会在邻近的单股线中产生涡流，从而引起损耗。因为这些磁场由内部的单股线产生，所以称之为内部邻近效应，形式上类似于趋肤效应，其电流偏移见下图。频率的增加导致利兹线的电气损耗增加，在某些情况下甚至超过相同直流电阻的实心导体的损耗。例如，下图显示了邻近单股线之间电流的非均匀分布（电流密度从蓝色到红色递减）。4这一效应表明利兹线存在最佳的频率范围以使其电气损耗低于实心导体。超出此范围，使用多股单线的利兹线会有负面影响。因此，在考虑导体的高频损耗时趋肤效应和邻近效应是最重要的因素，其中内部和外部邻近效应的组合影响占主导作用。对于指定的工作频率，在大多数情况下只有利兹线结构可以帮助减少损耗。这时利兹线的结构参数，如单线股数、单线直径、绞合步数、绞距和绞向都必须根据具体的应用来确认。同时要注意，每股单线都在利兹线截面积上占有自己固定的位置。本文中由漆包单线绞合而成的利兹线被称为高频（HF）利兹线。单线直径和频率范围的关系高频利兹线的设计和结构及其产生的电气性能取决于许多因素。采用不同的设计方案可以获得相近的性能参数，但需要根据经验来正确定义利兹线的结构，以保证产品可以被经济和稳定地生产。因此，对于每个特定的应用，正确选择单线直径是非常重要的考虑因素。下面的表格列出了单线直径和频率范围的推荐关系。频率范围[kHz]单线标称直径[mm]从到从到0.0610.4000.2541100.2540.20010200.2000.12720500.1270.102501000.1020.0791002000.0790.0632003500.0630.0503508500.0500.04085014000.0400.030140030000.0300.020高频利兹线损耗的计算高频损耗由各种损耗因素的累积影响，以及利兹线应用的工作条件所决定。因此无法用一个简单的公式进行计算，必须依靠对应用的深入理解和一些额外的工具。交流电阻/直流电阻比率随着频率的增加，电流越来越沿着导体表面流动。相对...
