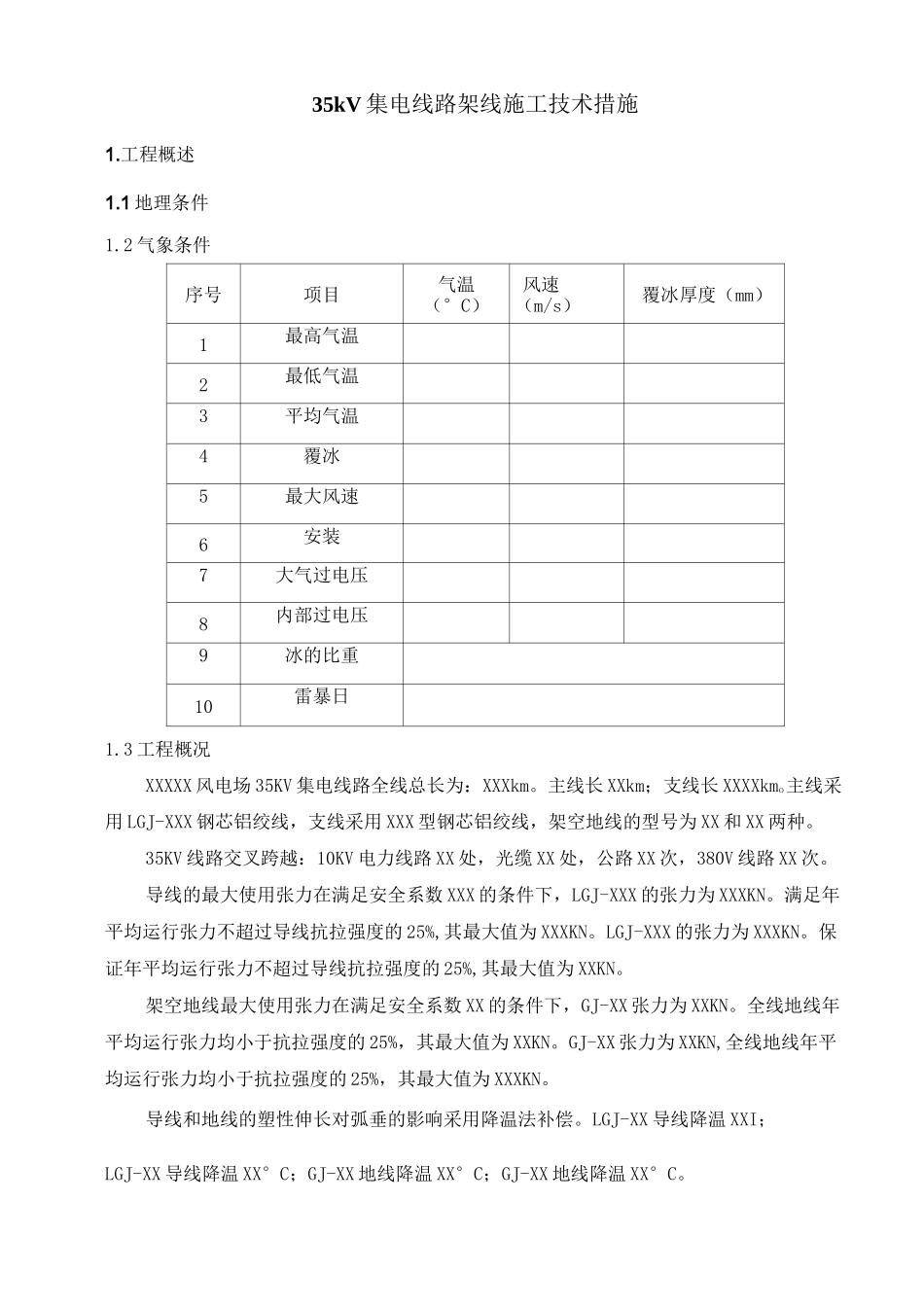

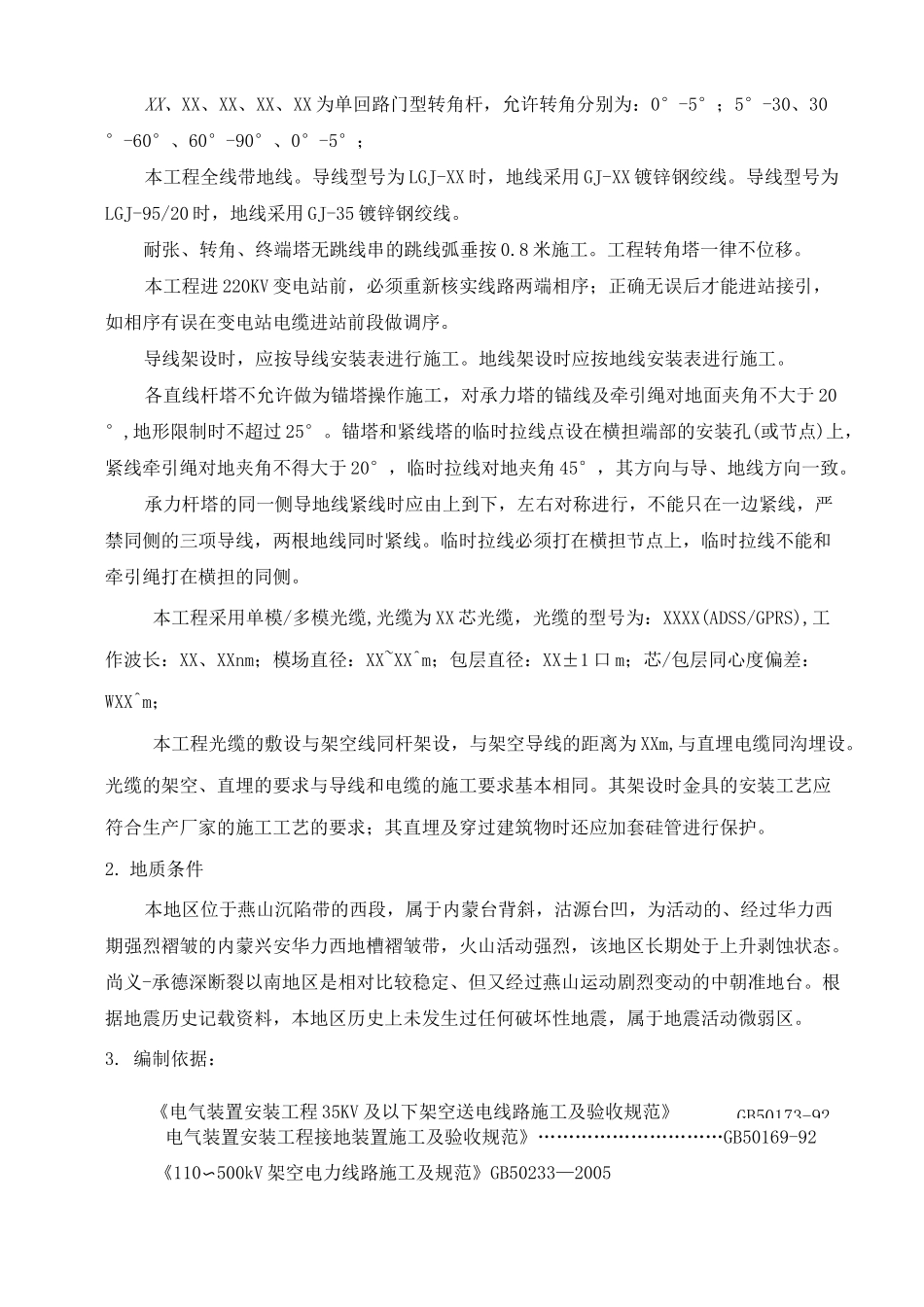

35kV 集电线路架线施工技术措施1.工程概述1.1 地理条件1.2 气象条件序号项目气温（°C）风速（m/s）覆冰厚度（mm）1最高气温2最低气温3平均气温4覆冰5最大风速6安装7大气过电压8内部过电压9冰的比重10雷暴日1.3 工程概况XXXXX 风电场 35KV 集电线路全线总长为：XXXkm。主线长 XXkm；支线长 XXXXkmo主线采用 LGJ-XXX 钢芯铝绞线，支线采用 XXX 型钢芯铝绞线，架空地线的型号为 XX 和 XX 两种。35KV 线路交叉跨越：10KV 电力线路 XX 处，光缆 XX 处，公路 XX 次，380V 线路 XX 次。导线的最大使用张力在满足安全系数 XXX 的条件下，LGJ-XXX 的张力为 XXXKN。满足年平均运行张力不超过导线抗拉强度的 25%,其最大值为 XXXKN。LGJ-XXX 的张力为 XXXKN。保证年平均运行张力不超过导线抗拉强度的 25%,其最大值为 XXKN。架空地线最大使用张力在满足安全系数 XX 的条件下，GJ-XX 张力为 XXKN。全线地线年平均运行张力均小于抗拉强度的 25%，其最大值为 XXKN。GJ-XX 张力为 XXKN,全线地线年平均运行张力均小于抗拉强度的 25%，其最大值为 XXXKN。导线和地线的塑性伸长对弧垂的影响采用降温法补偿。LGJ-XX 导线降温 XXI；LGJ-XX 导线降温 XX°C；GJ-XX 地线降温 XX°C；GJ-XX 地线降温 XX°C。GB50173-92XX、XX、XX、XX、XX 为单回路门型转角杆，允许转角分别为：0°-5°；5°-30、30°-60°、60°-90°、0°-5°；本工程全线带地线。导线型号为 LGJ-XX 时，地线采用 GJ-XX 镀锌钢绞线。导线型号为LGJ-95/20 时，地线采用 GJ-35 镀锌钢绞线。耐张、转角、终端塔无跳线串的跳线弧垂按 0.8 米施工。工程转角塔一律不位移。本工程进 220KV 变电站前，必须重新核实线路两端相序；正确无误后才能进站接引，如相序有误在变电站电缆进站前段做调序。导线架设时，应按导线安装表进行施工。地线架设时应按地线安装表进行施工。各直线杆塔不允许做为锚塔操作施工，对承力塔的锚线及牵引绳对地面夹角不大于 20°,地形限制时不超过 25°。锚塔和紧线塔的临时拉线点设在横担端部的安装孔(或节点)上，紧线牵引绳对地夹角不得大于 20°，临时拉线对地夹角 45°，其方向与导、地线方向一致。承力杆塔的同一侧导地线紧线时应由上到下，左右对称进行，不能只在一边紧线，严禁同侧的三项导线，两根地线同时紧线。临时拉线必须打在横担节点上，临时拉线不能和牵引绳打在横担的同侧。本工程采用单模/多模...
