液压支架大修、电液控和集中控制系统技术协议2020.5.18最终(1)

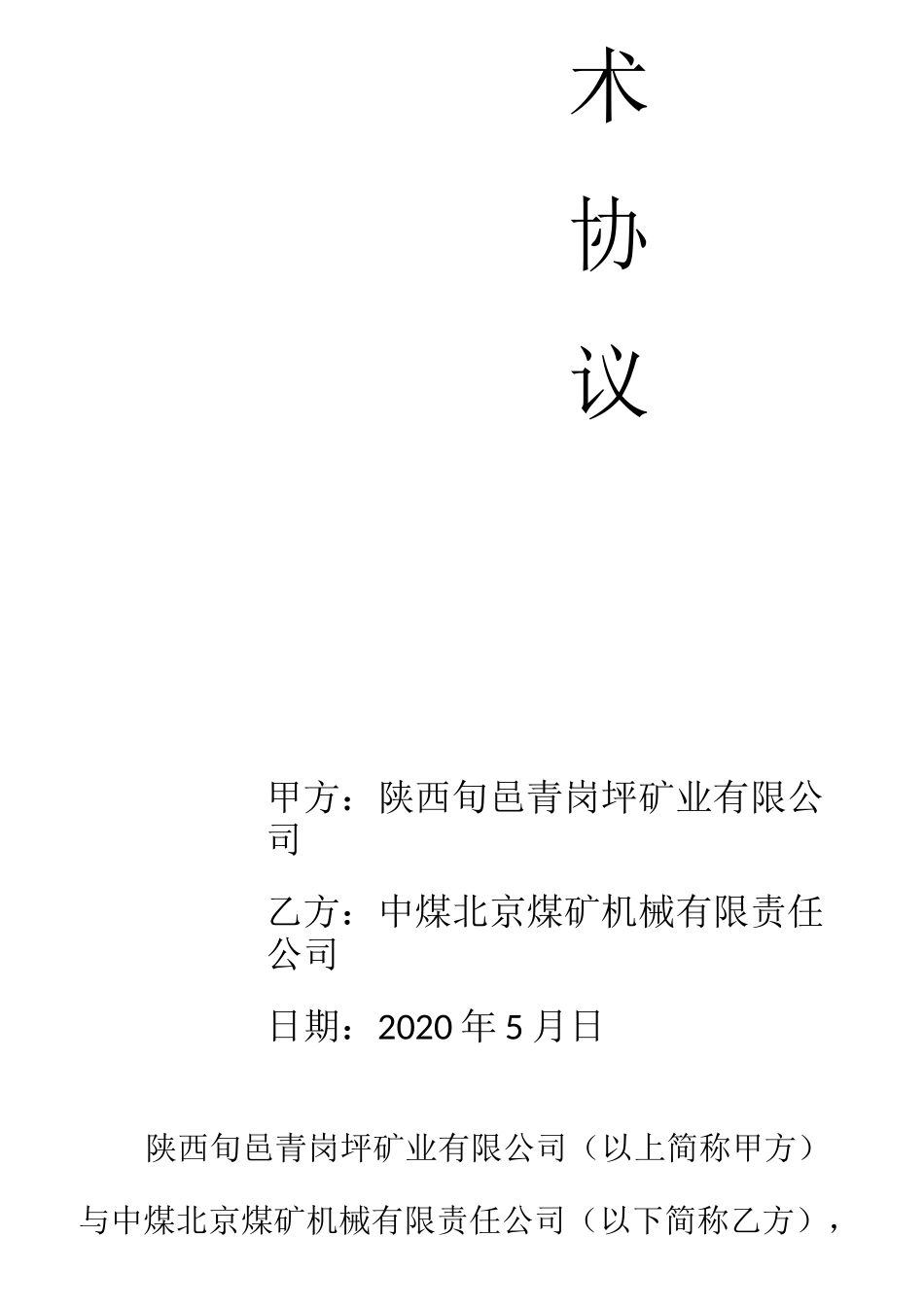

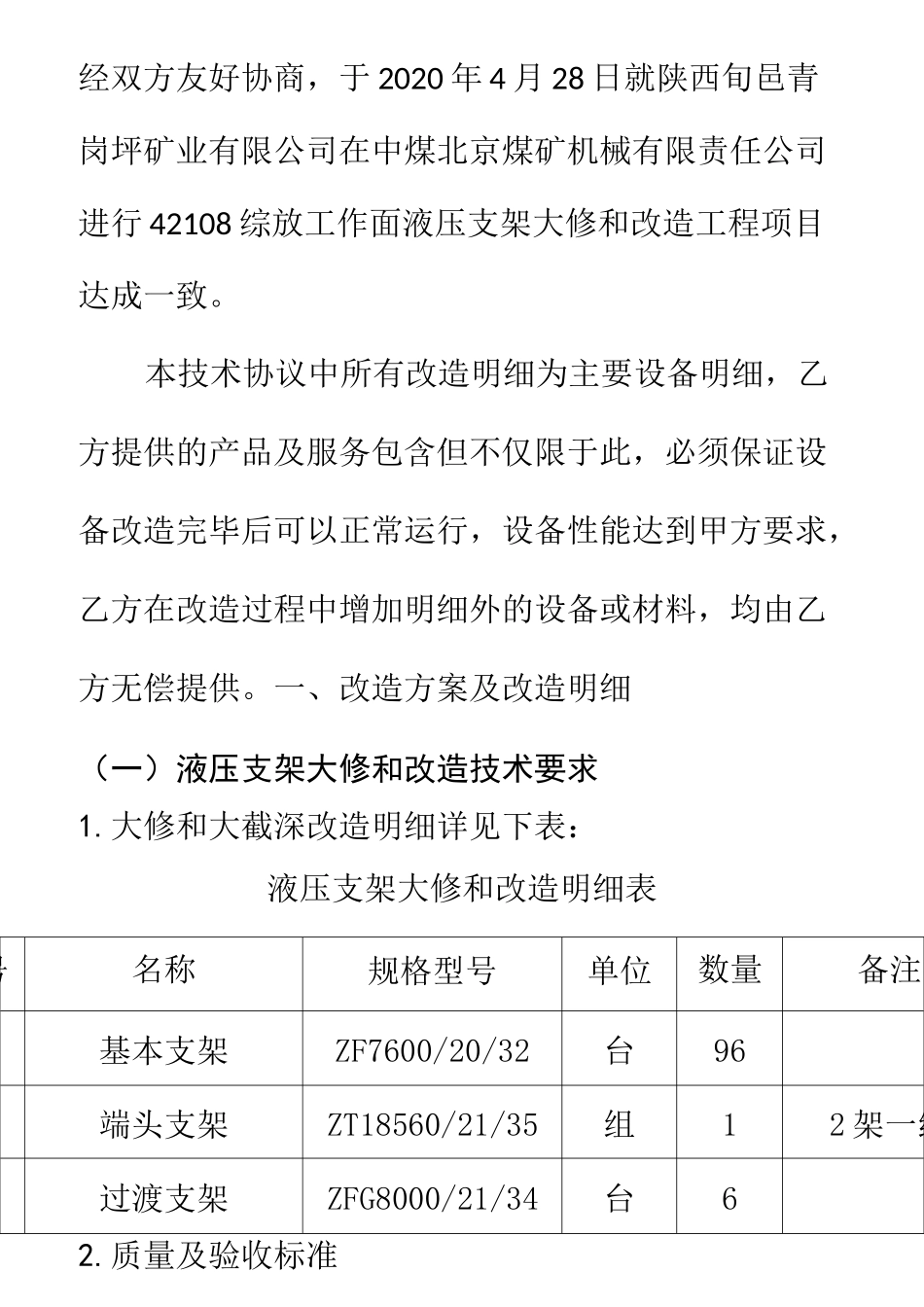

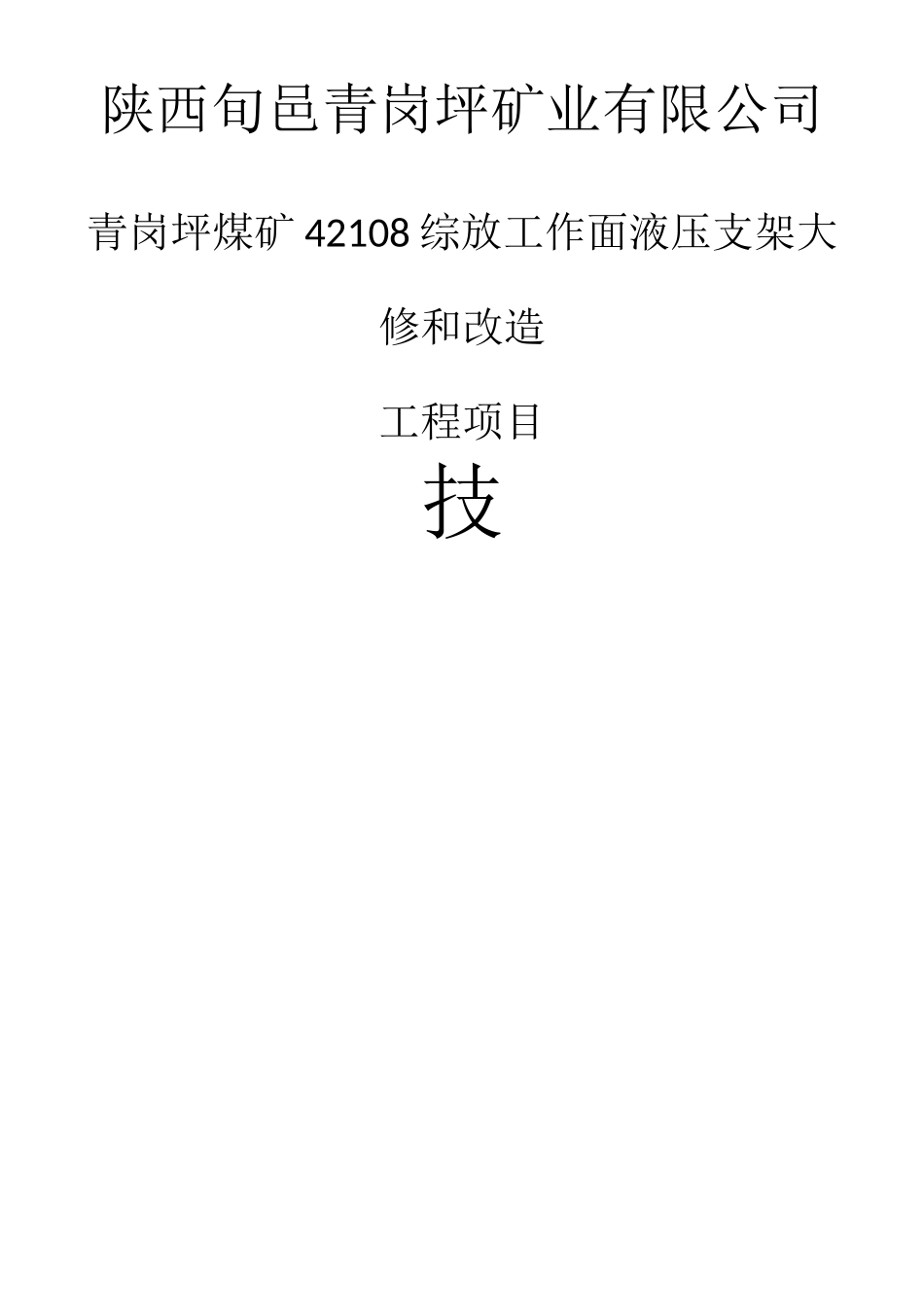

陕西旬邑青岗坪矿业有限公司青岗坪煤矿 42108 综放工作面液压支架大修和改造工程项目技术协议甲方：陕西旬邑青岗坪矿业有限公司乙方：中煤北京煤矿机械有限责任公司日期：2020 年 5 月日陕西旬邑青岗坪矿业有限公司（以上简称甲方）与中煤北京煤矿机械有限责任公司（以下简称乙方），经双方友好协商，于 2020 年 4 月 28 日就陕西旬邑青岗坪矿业有限公司在中煤北京煤矿机械有限责任公司进行 42108 综放工作面液压支架大修和改造工程项目达成一致。本技术协议中所有改造明细为主要设备明细，乙方提供的产品及服务包含但不仅限于此，必须保证设备改造完毕后可以正常运行，设备性能达到甲方要求，乙方在改造过程中增加明细外的设备或材料，均由乙方无偿提供。一、改造方案及改造明细（一）液压支架大修和改造技术要求1.大修和大截深改造明细详见下表：液压支架大修和改造明细表序号名称规格型号单位数量备注1基本支架ZF7600/20/32台962端头支架ZT18560/21/35组12 架一组3过渡支架ZFG8000/21/34台62.质量及验收标准大修和改造后设备必须根据 GB25974 或 MT312-2000 进行整架性能试验和验收，设备必须符合国家相关标准和甲方使用要求。3. 设备及存在问题3.1 整机部分结构件、立柱、千斤顶缺失，侧护板、插板、连接销轴等存在变形等问题。3.2 液压管路及阀类腐蚀严重，存在堵塞、漏液等情况。3.3 立柱、及各部位千斤顶密封老化严重，存在不动作、漏液、活塞杆变形、缸体破裂等情况。3.4 现在使用采煤机为 800mm 截深，支架需进行相应的 800mm 截深配套（原为 630mm）。4. 维修原则4.1 液压支架整机需返厂大修。4.2 维修液压支架更换的旧部件（包含：阀类组件，液压缸等），待液压支架维修完毕后同支架一同运至青岗坪煤矿。4.3 乙方换新的高压胶管、密封和辅助阀类组件（采用不锈钢 3Crl3 材质）。5. 支架大修主要内容5.1 更换主机全部千斤顶密封（部分活塞杆表面需要重新电镀），根据千斤顶损坏情况无法修复的千斤顶必须进行更换（最低换新率为 5％，如实际维修换新率高于 5％由乙方无偿予以补充），千斤顶明细如下：5.1.1 基本支架千斤顶明细（单架）序号图号名称型号单位 数量 备注125520448护帮千斤顶Q-80/60*435件2维修225830131伸缩梁千斤顶Q-100/70*670件2维修325560563前梁千斤顶Q-160/105*180件2维修4L79H.00立柱L79H-250/230*1235件4维修525570069尾梁千斤顶Q-180/120*535件2维修625520246插板千斤顶Q...
