波形护栏技术交底

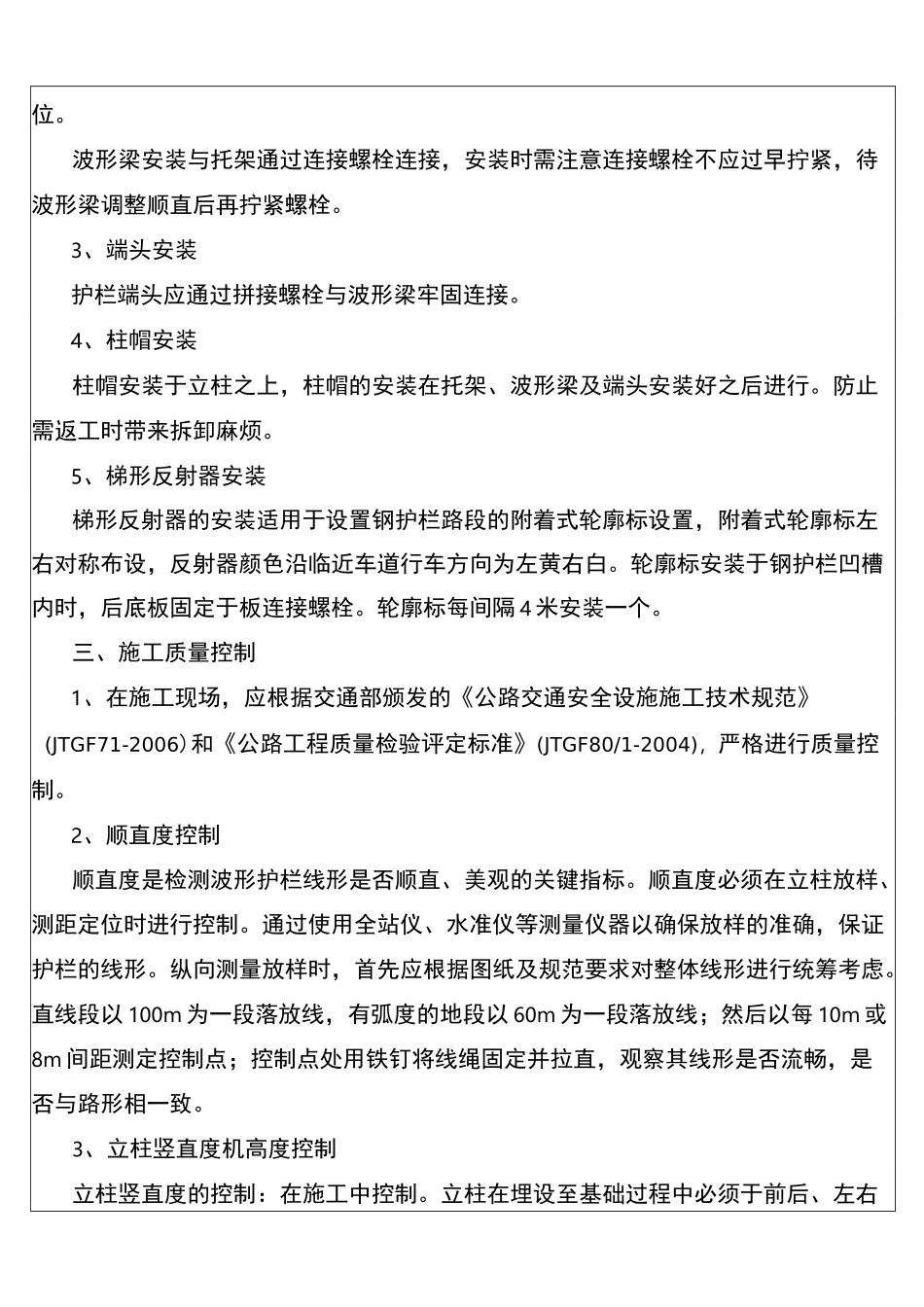

波形护栏技术交底(总5 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除工程名称盘县新农村村通村组路网全覆盖建设工程（封家湾至太阳庙公路）交底单位波形护栏技术交底 交底提要：1、按照图纸及相关规范标准进行施工。2、选择合理的施工方法进行施工。3、施工人员、机具齐备。4、施工时认真自检，自检合格后报监理验收,验收合格后方可进行下一道工序施工。交底内容：一、施工准备严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明。波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装，以防运输、保存期间生锈或弄脏。采用分段施工，逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。施工人员及机械设备、施工所需材料等准备齐全。二、波形护栏施工1、立柱施工测量放样：开始施工前应严格按照设计图纸对立柱进行放样施工，确定立柱的位置及间距。特殊地段如立柱位置需调整应保证线性顺畅。在用水准仪测量定位立柱标高时，要认真填写测量记录。立柱放样后，应仔细检查每根立柱位置的地基状态。土质地段由人工开挖 50cm宽 X50cm 长 X70cm 深的基础，如遇石质地基需开凿基础，基础开挖好后需报自检员检验，由自检员向监理工程师报验合格后方可进行立柱安装及 C25 混凝土浇筑。浇筑混凝土时应将立柱扶直。立柱安装高度需由测量定位标高。2、托架及波形梁安装托架应通过连接螺栓固定于立柱之上，在拧紧连接螺栓前应调整托架使其准确就日期：位。波形梁安装与托架通过连接螺栓连接，安装时需注意连接螺栓不应过早拧紧，待波形梁调整顺直后再拧紧螺栓。3、端头安装护栏端头应通过拼接螺栓与波形梁牢固连接。4、柱帽安装柱帽安装于立柱之上，柱帽的安装在托架、波形梁及端头安装好之后进行。防止需返工时带来拆卸麻烦。5、梯形反射器安装梯形反射器的安装适用于设置钢护栏路段的附着式轮廓标设置，附着式轮廓标左右对称布设，反射器颜色沿临近车道行车方向为左黄右白。轮廓标安装于钢护栏凹槽内时，后底板固定于板连接螺栓。轮廓标每间隔 4 米安装一个。三、施工质量控制1、在施工现场，应根据交通部颁发的《公路交通安全设施施工技术规范》(JTGF71-2006)和《公路工程质量检验评定标准》(JTGF80/1-2004)，严格进行质量控制。2、顺直度控制顺直度是检测波形护栏线形是...
