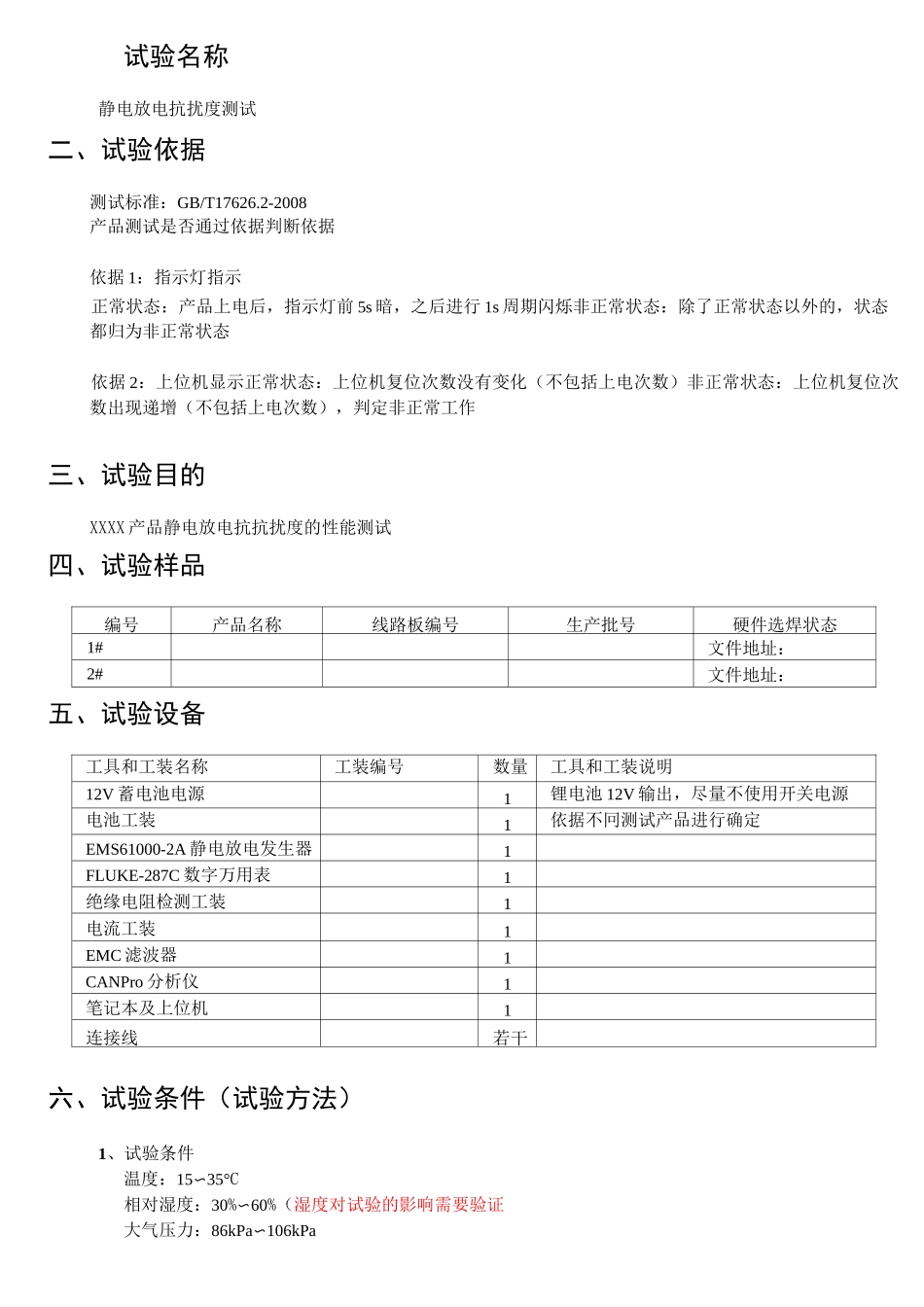

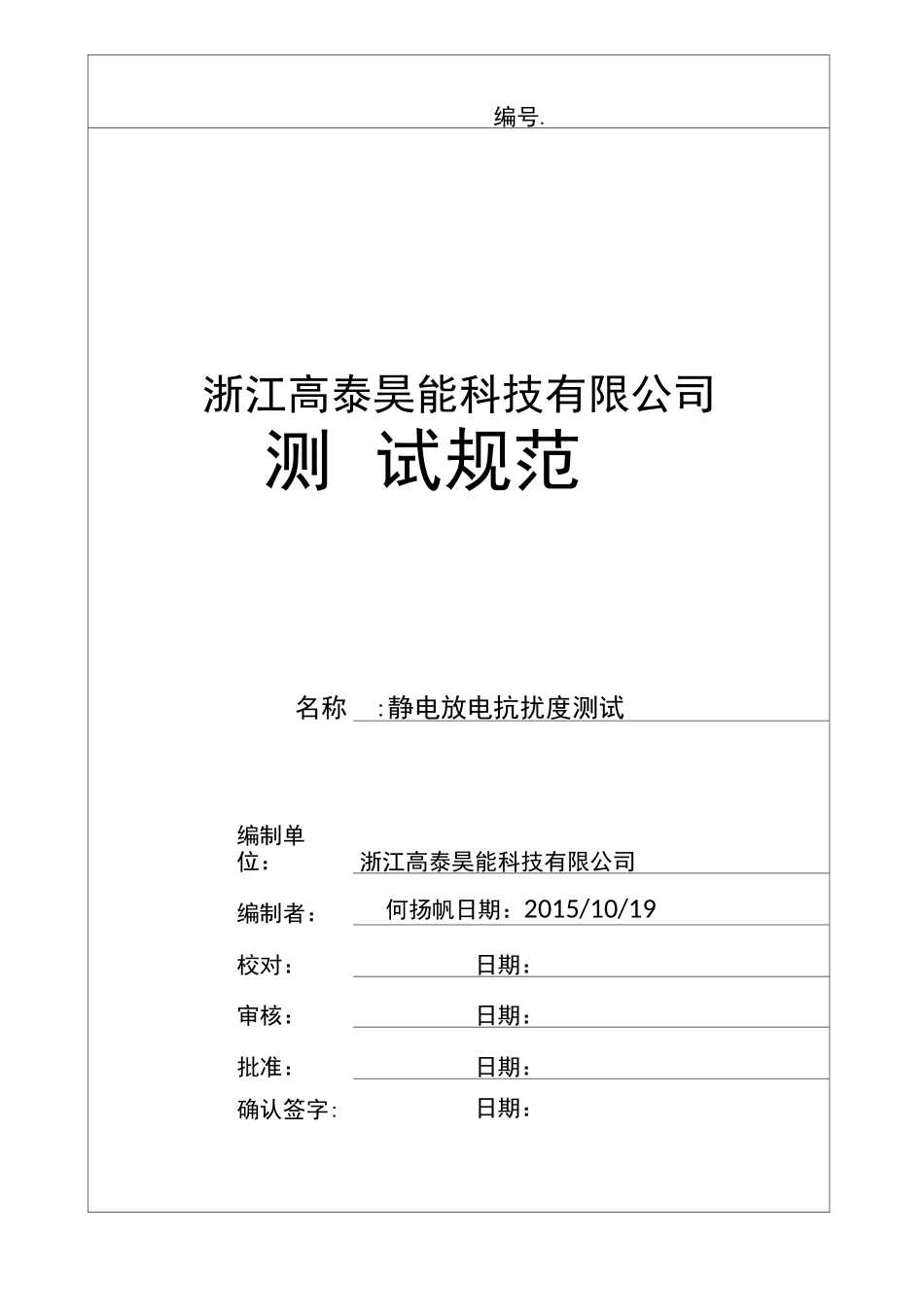

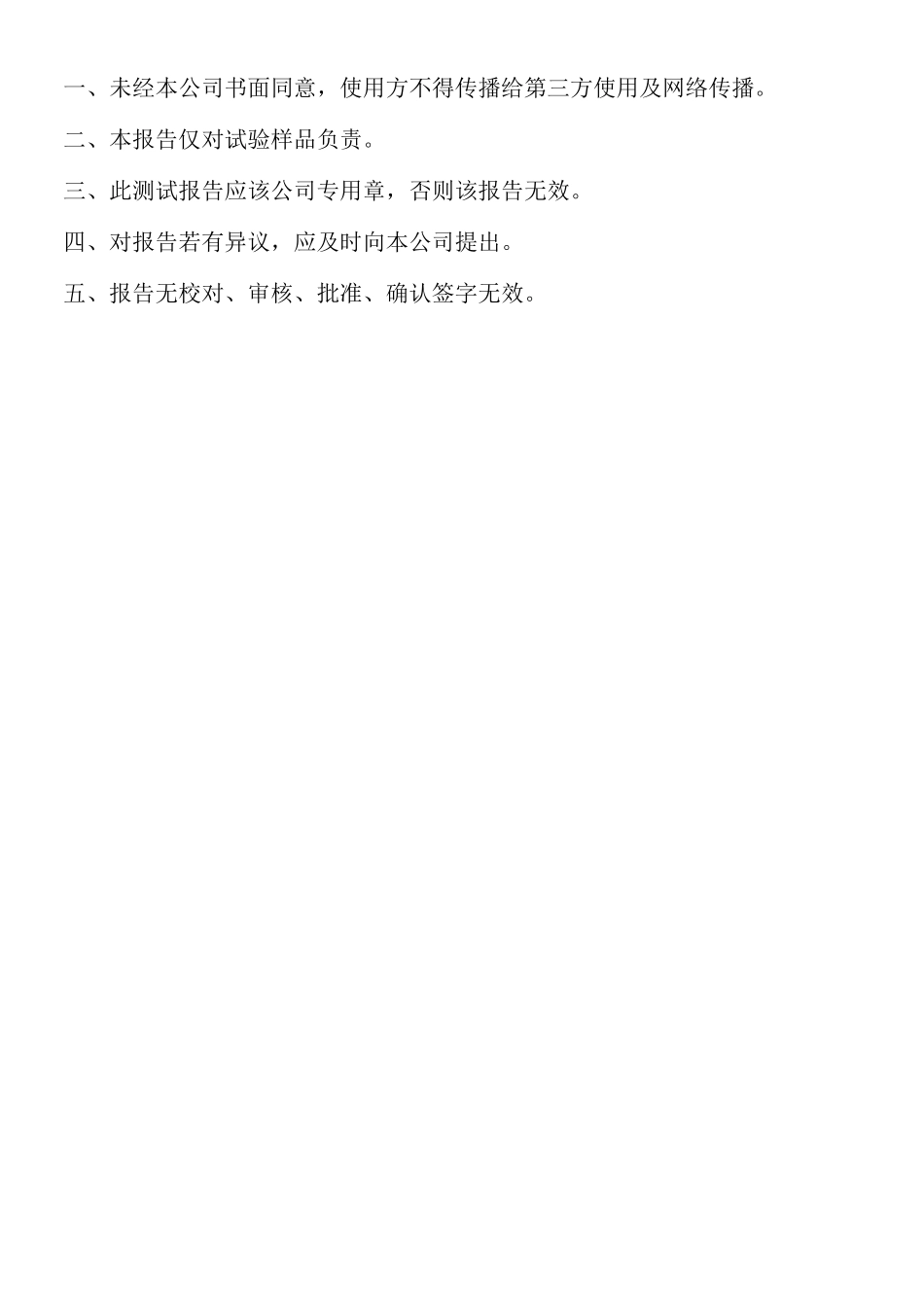

编号.浙江高泰昊能科技有限公司测 试规范名称:静电放电抗扰度测试编制单位：浙江高泰昊能科技有限公司编制者：何扬帆日期：2015/10/19校对：日期：审核：日期：批准：日期：确认签字:日期：一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。二、本报告仅对试验样品负责。三、此测试报告应该公司专用章，否则该报告无效。四、对报告若有异议，应及时向本公司提出。五、报告无校对、审核、批准、确认签字无效。试验名称静电放电抗扰度测试二、试验依据测试标准：GB/T17626.2-2008产品测试是否通过依据判断依据依据 1：指示灯指示正常状态：产品上电后，指示灯前 5s 暗，之后进行 1s 周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据 2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作三、试验目的XXXX 产品静电放电抗抗扰度的性能测试四、试验样品编号产品名称线路板编号生产批号硬件选焊状态1#文件地址：2#文件地址：五、试验设备工具和工装名称工装编号数量工具和工装说明12V 蓄电池电源1锂电池 12V 输出，尽量不使用开关电源电池工装1依据不冋测试产品进行确定EMS61000-2A 静电放电发生器1FLUKE-287C 数字万用表1绝缘电阻检测工装1电流工装1EMC 滤波器1CANPro 分析仪1笔记本及上位机1连接线若干六、试验条件（试验方法）1、试验条件温度：15〜35°C相对湿度：30%〜60%（湿度对试验的影响需要验证大气压力：86kPa〜106kPa静电放电参数接触放电：±8KV空气放电：±18KV2、静电接触放电测试（1）连线方式说明：XXXX 测试板电源由 12V 锂电池电源供电（不使用开关电源），电池对 12V 电源进行直接供电。（2）连线示意图：如下图所示3）接触放电测试步骤a、打开仪器一 ESD 主菜单 1一电压和电压极性设置f 计数方式：放电计数—屏幕最上一行进入 ESD 主菜单 2fIEC:接触放电b、更换放电头子：尖头枪头c、按仪器绿色按钮：启动测试d、静电枪按钮按一下（不要长时间按），启动静电枪e、静电枪枪头是尖头，不能使用与线束和接插件的接插测试f、根据以下参数进行重复测试静电放电模式外壳接地状态静电电压接触放电PE 和外壳不相连±6KVPE 和外壳不相连±8KVPE 和外壳不相连±10KV接触放电PE 和外壳相连±6KVPE 和外壳相连±8KVPE 和外壳相连±10KV3、静电空气放电测试（1）连线方式说明：XXXX 板...
