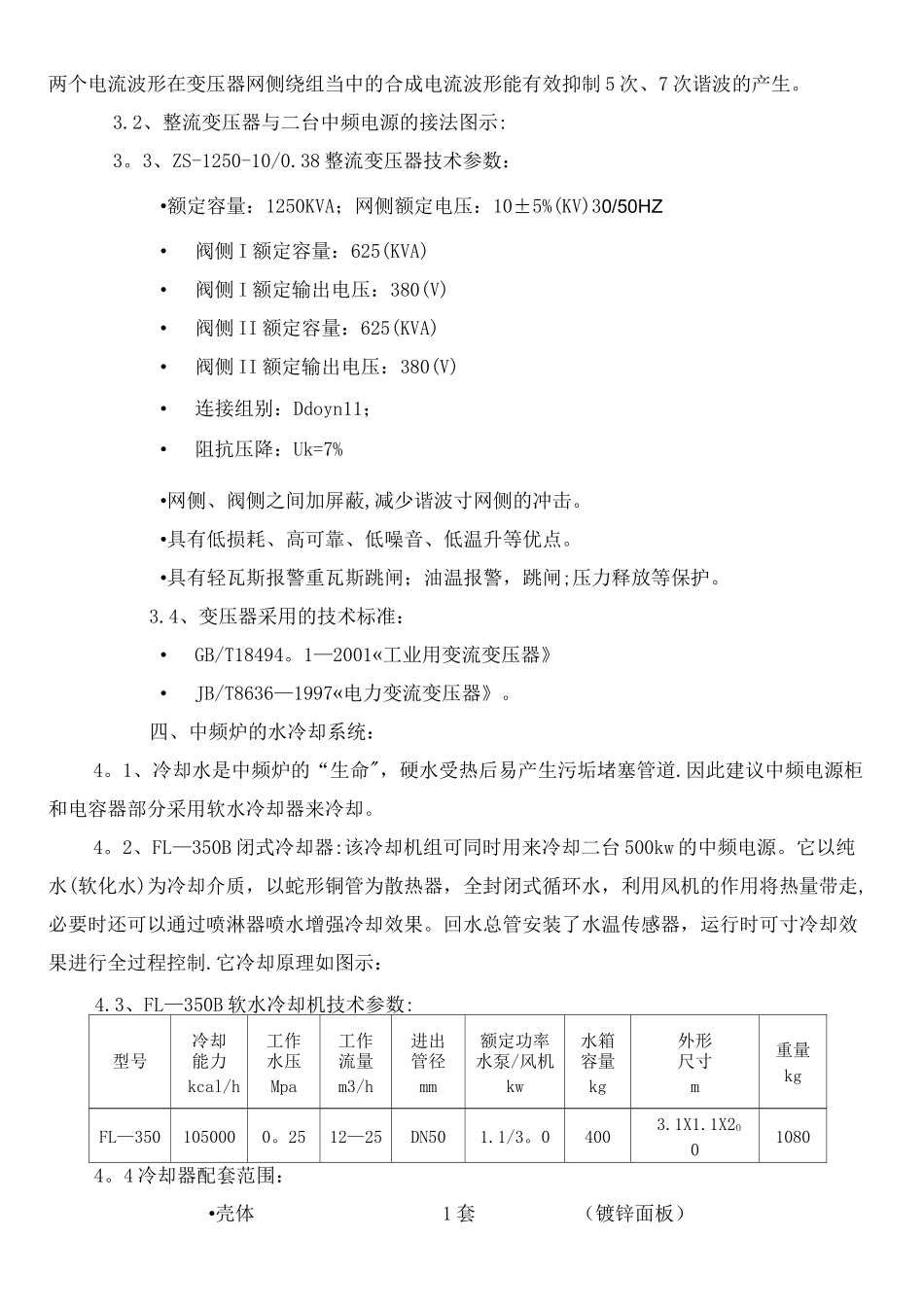

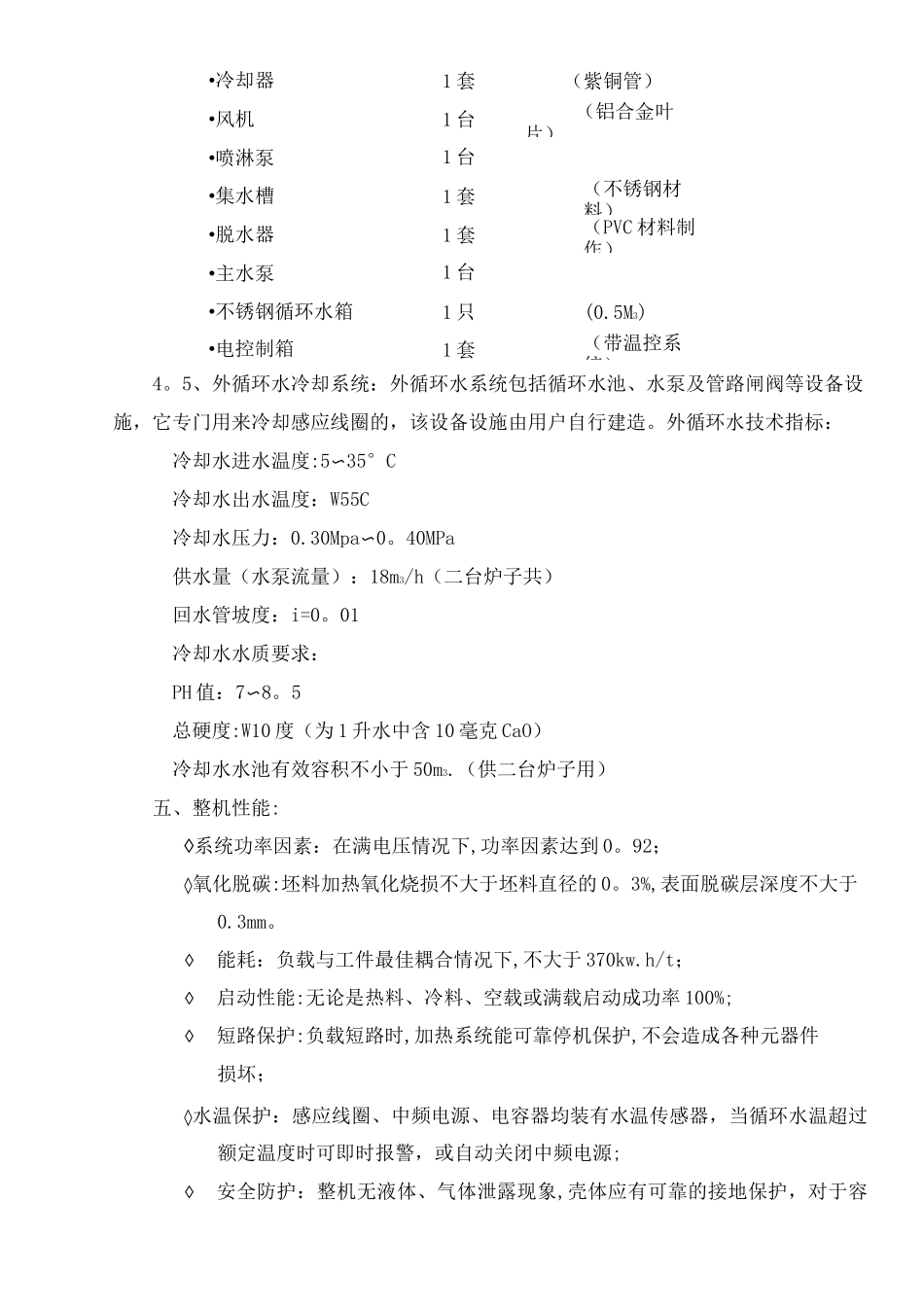

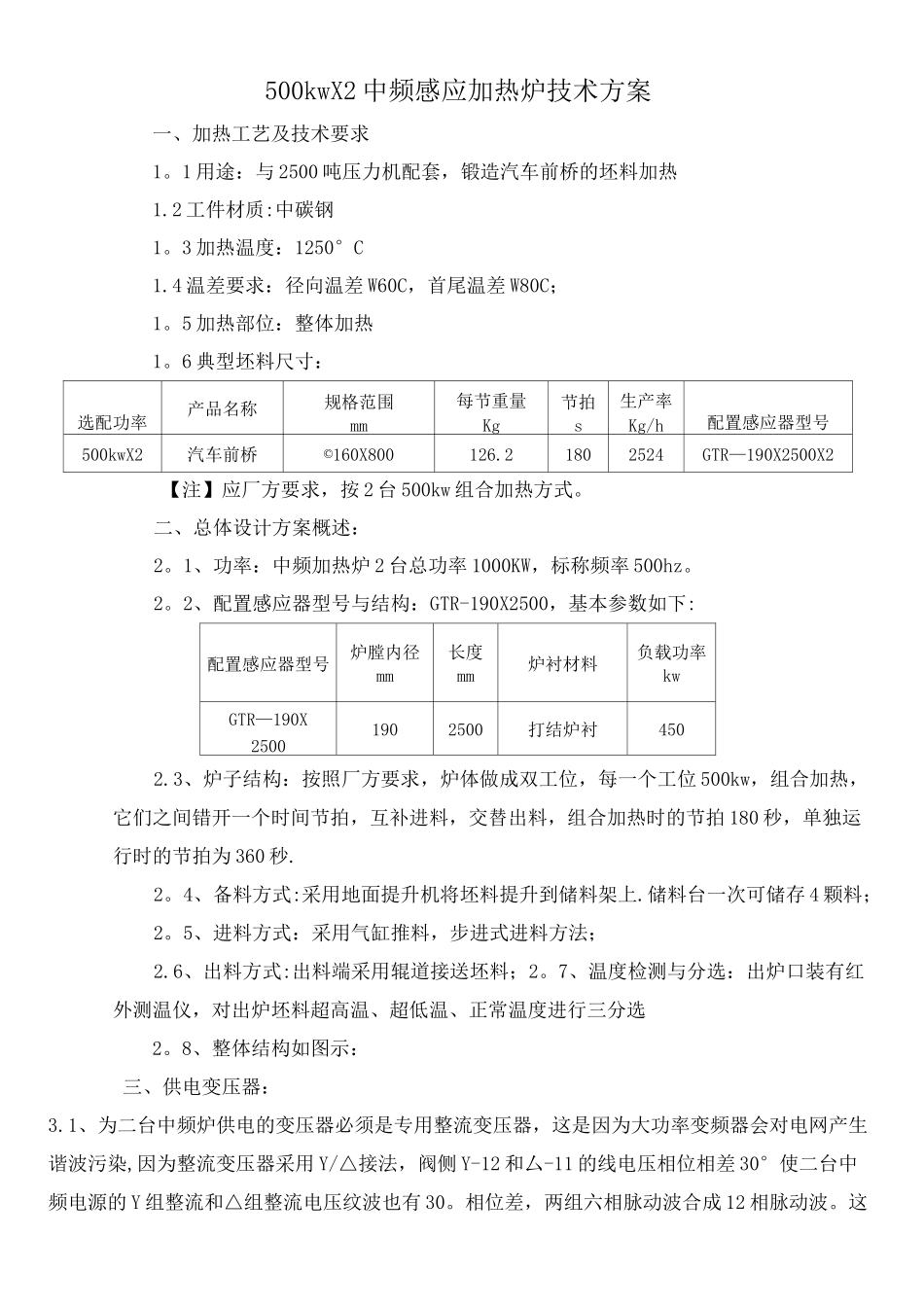

500kwX2 中频感应加热炉技术方案一、加热工艺及技术要求1。1 用途：与 2500 吨压力机配套，锻造汽车前桥的坯料加热1.2 工件材质:中碳钢1。3 加热温度：1250°C1.4 温差要求：径向温差 W60C，首尾温差 W80C；1。5 加热部位：整体加热1。6 典型坯料尺寸：选配功率产品名称规格范围mm每节重量Kg节拍s生产率Kg/h配置感应器型号500kwX2汽车前桥©160X800126.21802524GTR—190X2500X2【注】应厂方要求，按 2 台 500kw 组合加热方式。二、总体设计方案概述：2。1、功率：中频加热炉 2 台总功率 1000KW，标称频率 500hz。2。2、配置感应器型号与结构：GTR-190X2500，基本参数如下:配置感应器型号炉膛内径mm长度mm炉衬材料负载功率kwGTR—190X25001902500打结炉衬4502.3、炉子结构：按照厂方要求，炉体做成双工位，每一个工位 500kw，组合加热，它们之间错开一个时间节拍，互补进料，交替出料，组合加热时的节拍 180 秒，单独运行时的节拍为 360 秒.2。4、备料方式:采用地面提升机将坯料提升到储料架上.储料台一次可储存 4 颗料；2。5、进料方式：采用气缸推料，步进式进料方法；2.6、出料方式:出料端采用辊道接送坯料；2。7、温度检测与分选：出炉口装有红外测温仪，对出炉坯料超高温、超低温、正常温度进行三分选2。8、整体结构如图示：三、供电变压器：3.1、为二台中频炉供电的变压器必须是专用整流变压器，这是因为大功率变频器会对电网产生谐波污染,因为整流变压器采用 Y/△接法，阀侧 Y-12 和厶-11 的线电压相位相差 30°使二台中频电源的 Y 组整流和△组整流电压纹波也有 30。相位差，两组六相脉动波合成 12 相脉动波。这两个电流波形在变压器网侧绕组当中的合成电流波形能有效抑制 5 次、7 次谐波的产生。3.2、整流变压器与二台中频电源的接法图示:3。3、ZS-1250-10/0.38 整流变压器技术参数：•额定容量：1250KVA；网侧额定电压：10±5%(KV)30/50HZ•阀侧 I 额定容量：625(KVA)•阀侧 I 额定输出电压：380(V)•阀侧 II 额定容量：625(KVA)•阀侧 II 额定输出电压：380(V)•连接组别：Ddoyn11；•阻抗压降：Uk=7%•网侧、阀侧之间加屏蔽,减少谐波寸网侧的冲击。•具有低损耗、高可靠、低噪音、低温升等优点。•具有轻瓦斯报警重瓦斯跳闸；油温报警，跳闸;压力释放等保护。3.4、变压器采用的技术标准：•GB/T18494。1—2001«工业用变流变压器》•JB/T8636—1997«电力变流变压器》。四、中频炉的水...
