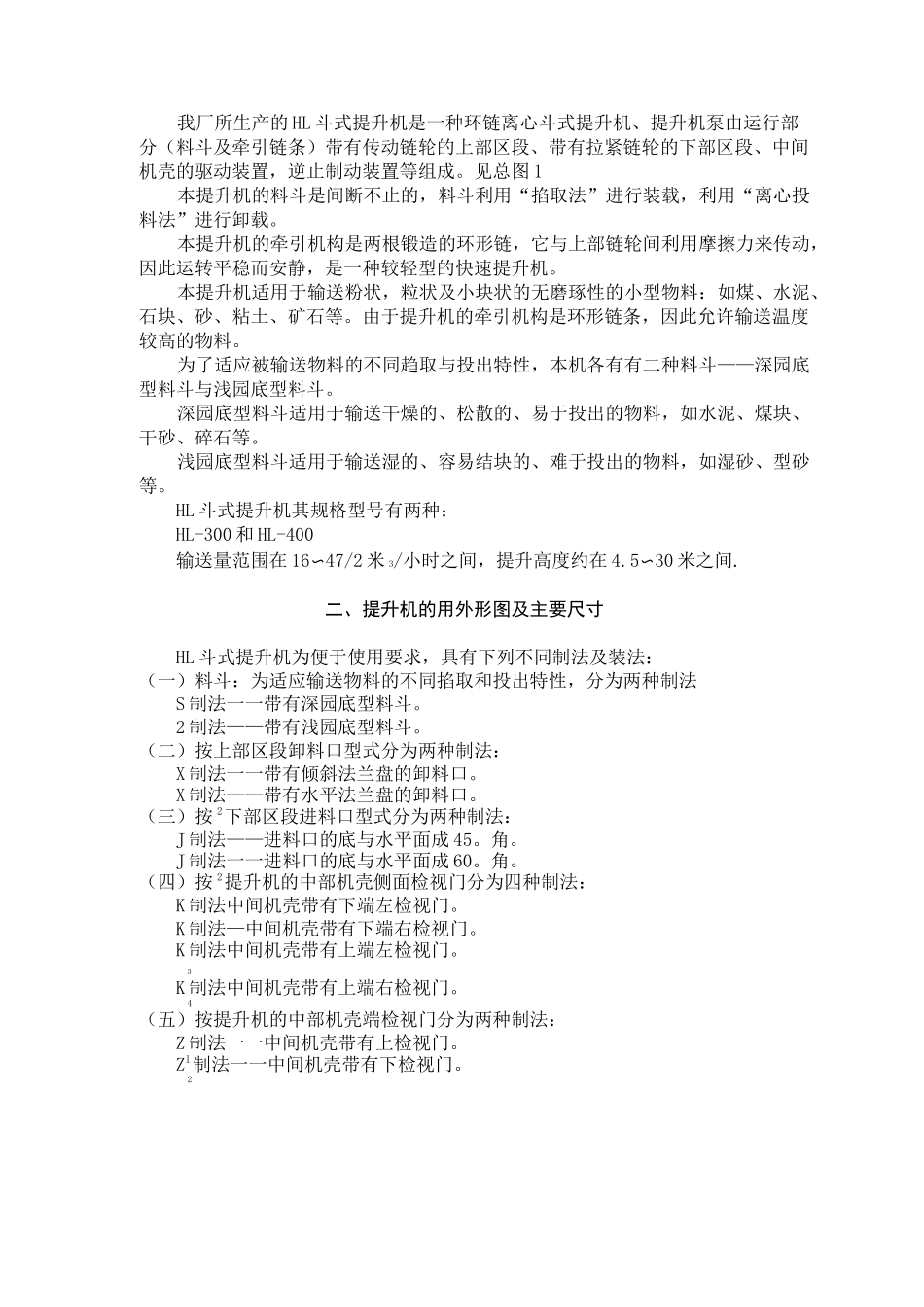

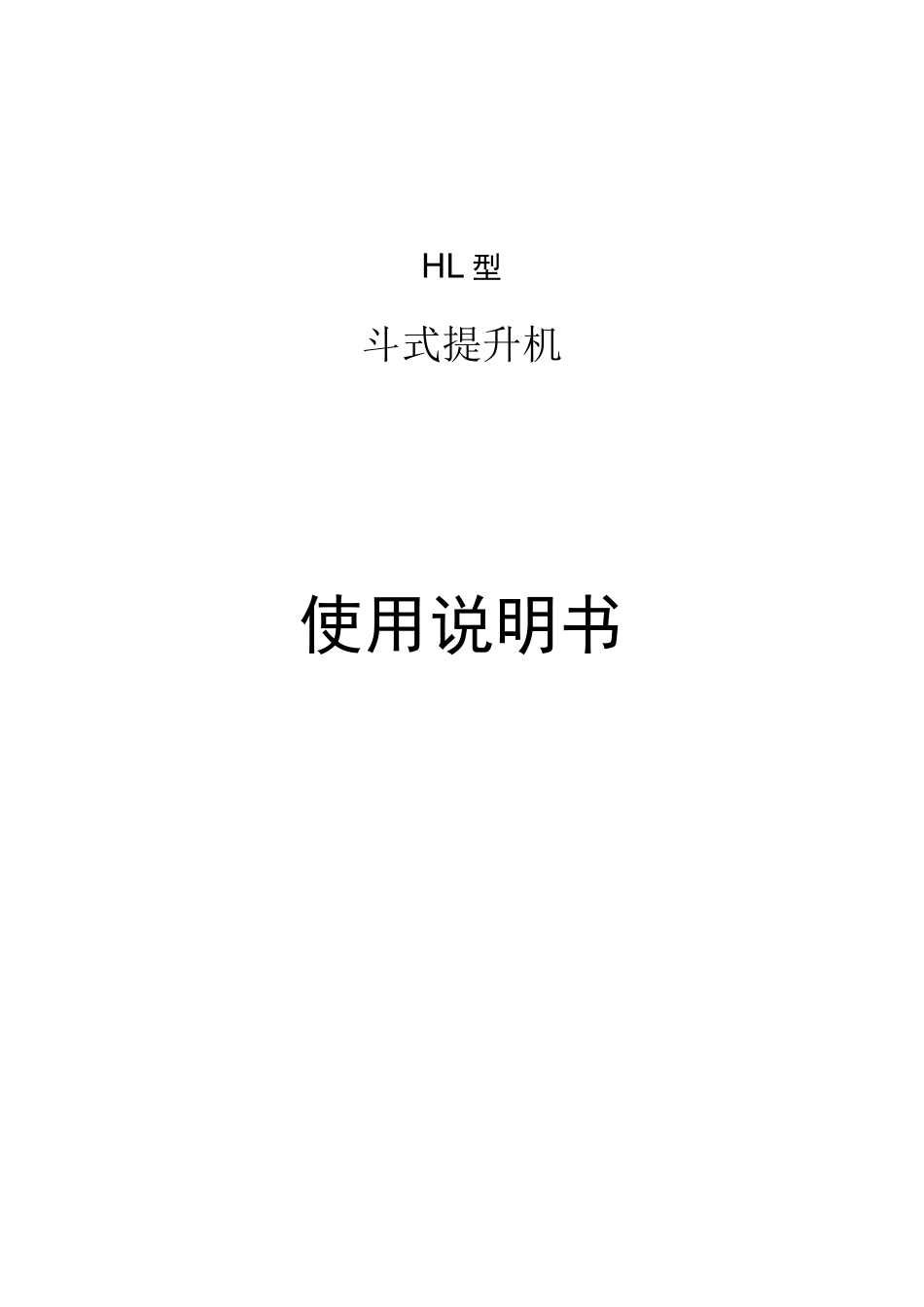

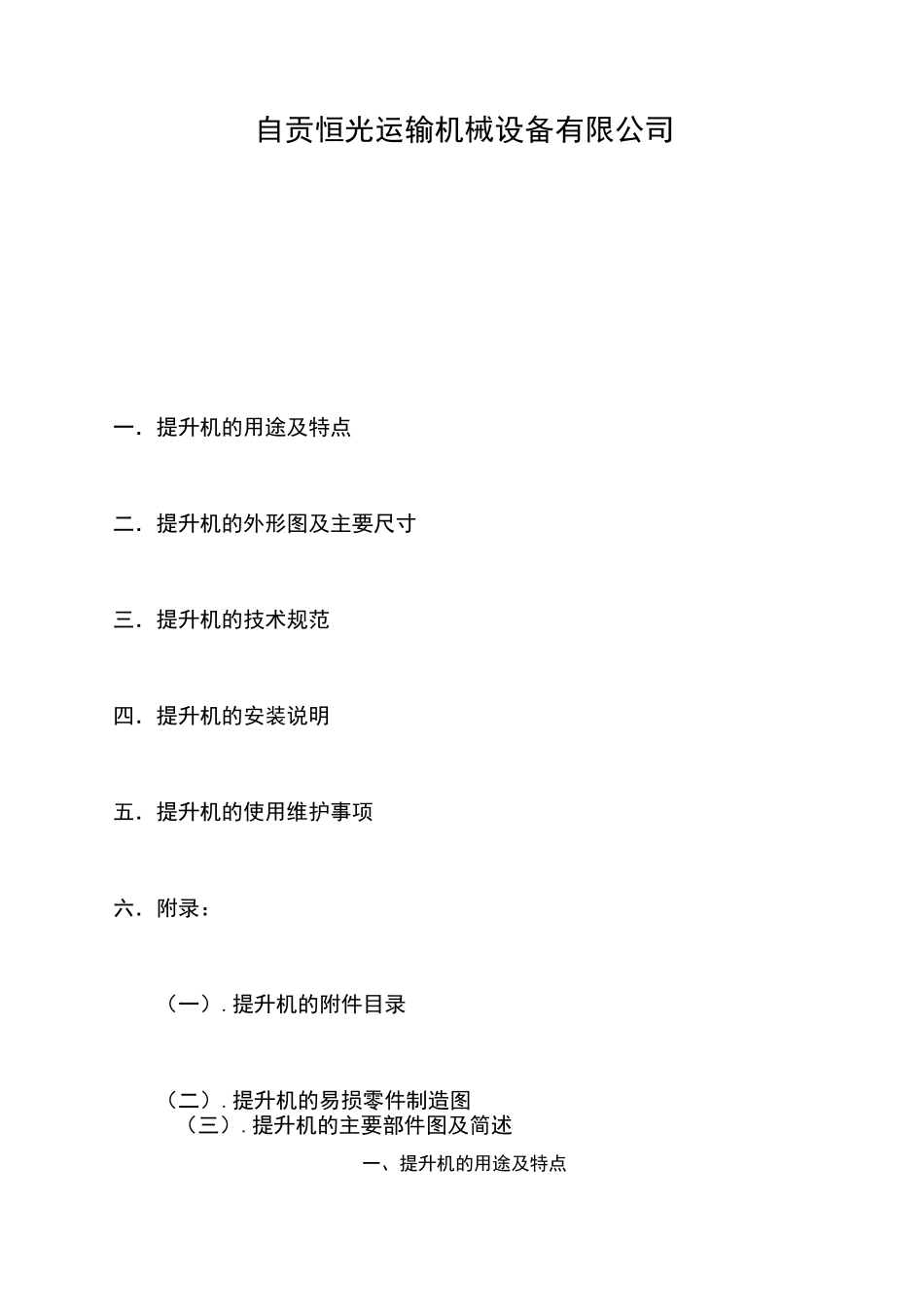

HL 型斗式提升机使用说明书自贡恒光运输机械设备有限公司一．提升机的用途及特点二．提升机的外形图及主要尺寸三．提升机的技术规范四．提升机的安装说明五．提升机的使用维护事项六．附录：（一）.提升机的附件目录（二）.提升机的易损零件制造图（三）.提升机的主要部件图及简述一、提升机的用途及特点我厂所生产的 HL 斗式提升机是一种环链离心斗式提升机、提升机泵由运行部分（料斗及牵引链条）带有传动链轮的上部区段、带有拉紧链轮的下部区段、中间机壳的驱动装置，逆止制动装置等组成。见总图 1本提升机的料斗是间断不止的，料斗利用“掐取法”进行装载，利用“离心投料法”进行卸载。本提升机的牵引机构是两根锻造的环形链，它与上部链轮间利用摩擦力来传动，因此运转平稳而安静，是一种较轻型的快速提升机。本提升机适用于输送粉状，粒状及小块状的无磨琢性的小型物料：如煤、水泥、石块、砂、粘土、矿石等。由于提升机的牵引机构是环形链条，因此允许输送温度较高的物料。为了适应被输送物料的不同趋取与投出特性，本机各有有二种料斗——深园底型料斗与浅园底型料斗。深园底型料斗适用于输送干燥的、松散的、易于投出的物料，如水泥、煤块、干砂、碎石等。浅园底型料斗适用于输送湿的、容易结块的、难于投出的物料，如湿砂、型砂等。HL 斗式提升机其规格型号有两种：HL-300 和 HL-400输送量范围在 16〜47/2 米 3/小时之间，提升高度约在 4.5〜30 米之间.二、提升机的用外形图及主要尺寸HL 斗式提升机为便于使用要求，具有下列不同制法及装法：（一）料斗：为适应输送物料的不同掐取和投出特性，分为两种制法S 制法一一带有深园底型料斗。2 制法——带有浅园底型料斗。（二）按上部区段卸料口型式分为两种制法：X 制法一一带有倾斜法兰盘的卸料口。X 制法——带有水平法兰盘的卸料口。（三）按 2下部区段进料口型式分为两种制法：J 制法——进料口的底与水平面成 45。角。J 制法一一进料口的底与水平面成 60。角。（四）按 2提升机的中部机壳侧面检视门分为四种制法：K 制法中间机壳带有下端左检视门。K 制法—中间机壳带有下端右检视门。K 制法中间机壳带有上端左检视门。3K 制法中间机壳带有上端右检视门。4（五）按提升机的中部机壳端检视门分为两种制法：Z 制法一一中间机壳带有上检视门。Z1制法一一中间机壳带有下检视门。2（六）按提升机传动装置的相对位置分为两种制法：左装——传动装置对提升机相...
