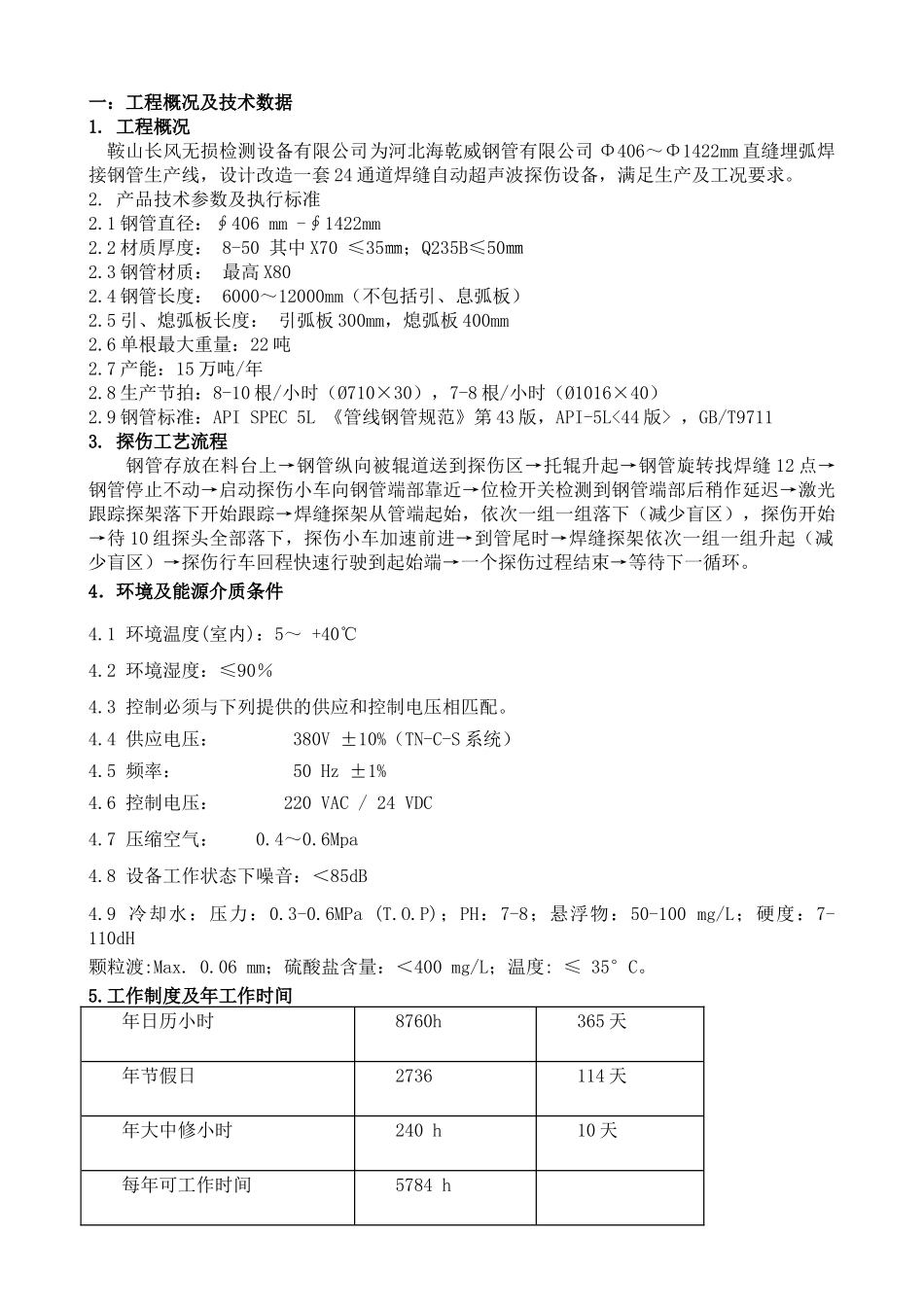

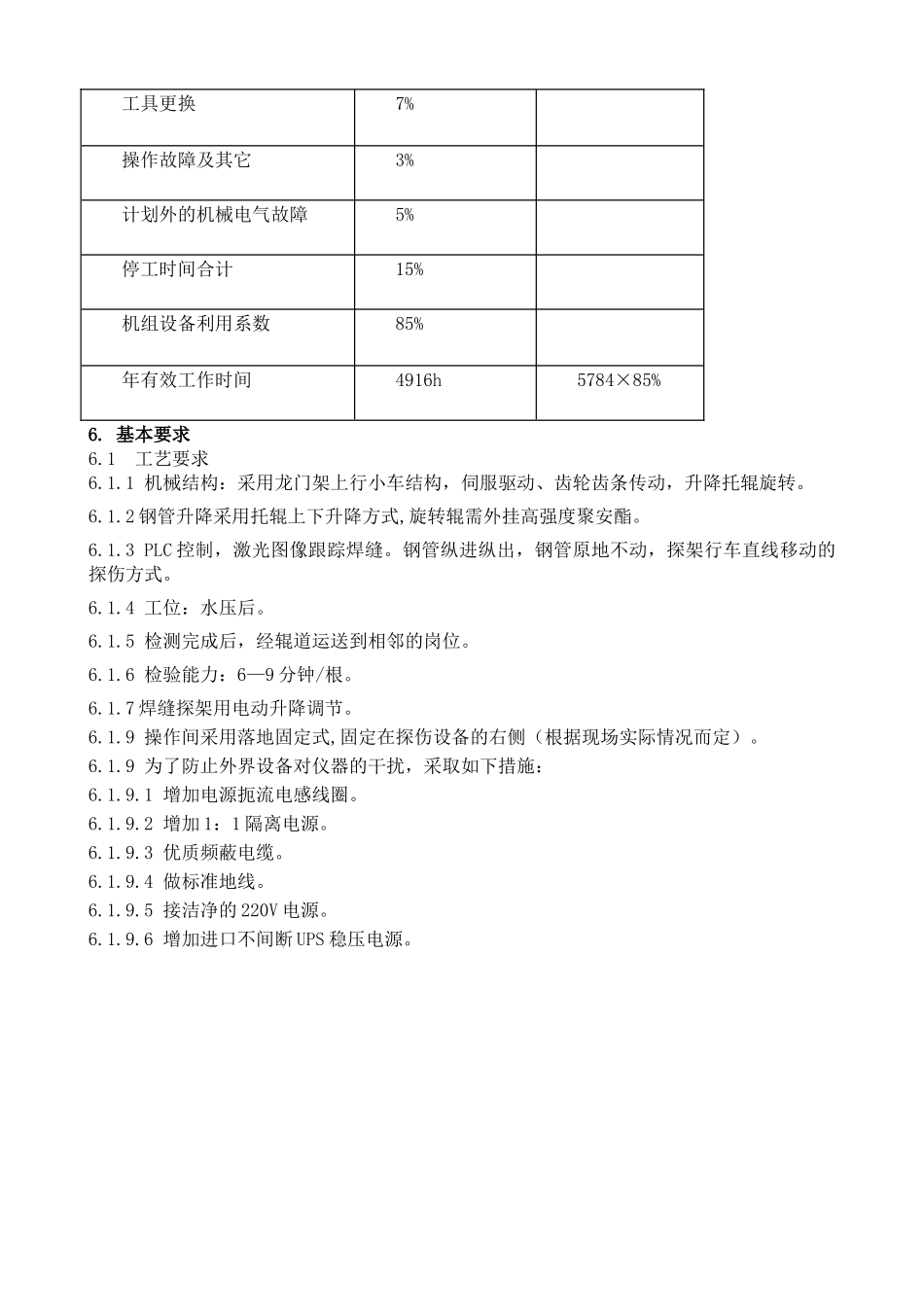

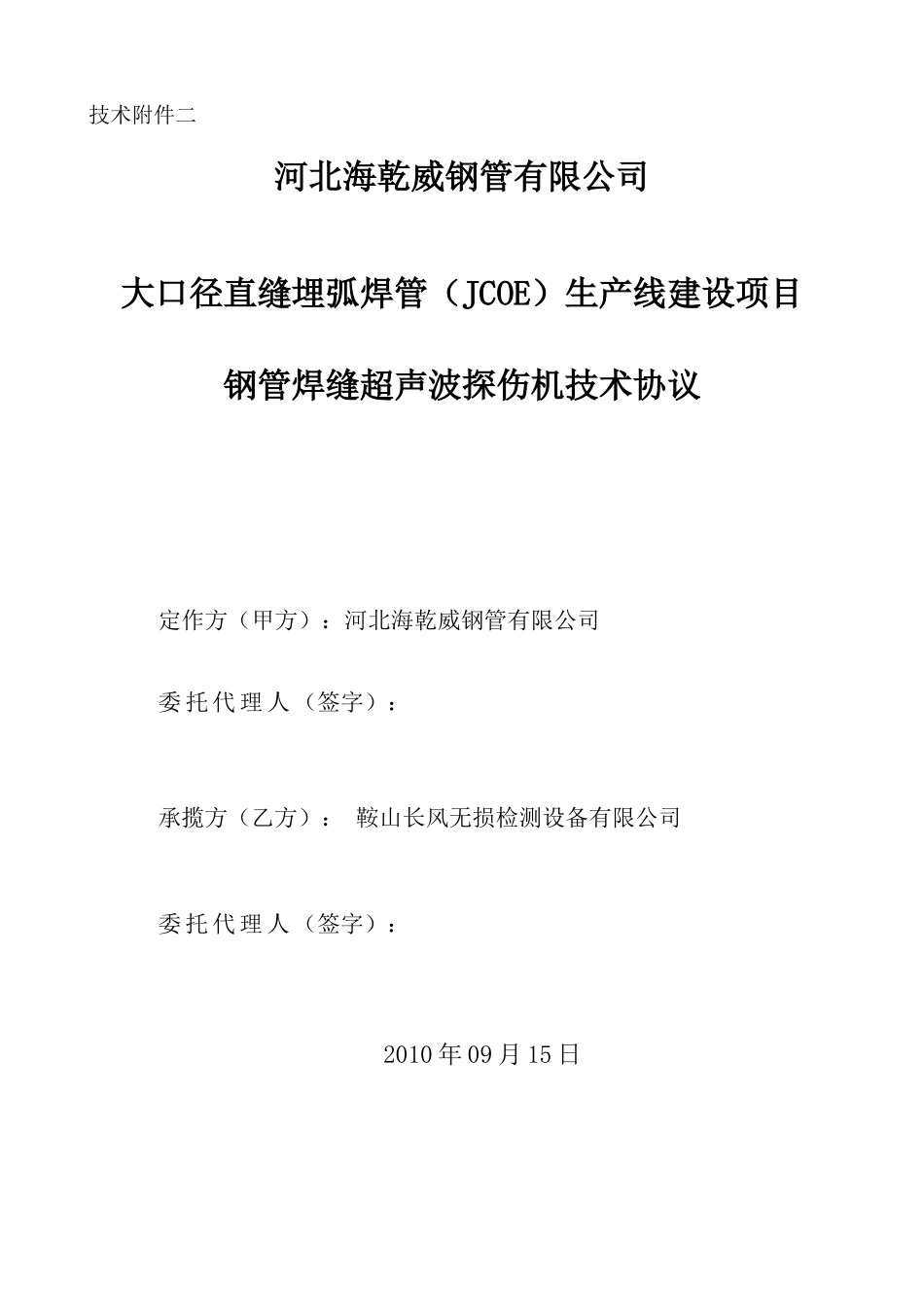

技术附件二河北海乾威钢管有限公司大口径直缝埋弧焊管（JCOE）生产线建设项目钢管焊缝超声波探伤机技术协议定作方（甲方）：河北海乾威钢管有限公司 委 托 代 理 人 （签字）：承揽方（乙方）： 鞍山长风无损检测设备有限公司委 托 代 理 人 （签字）：2010 年 09 月 15 日一：工程概况及技术数据1. 工程概况鞍山长风无损检测设备有限公司为河北海乾威钢管有限公司 Φ406～Φ1422mm 直缝埋弧焊接钢管生产线，设计改造一套 24 通道焊缝自动超声波探伤设备，满足生产及工况要求。2. 产品技术参数及执行标准2.1 钢管直径：∮406 mm -∮1422mm2.2 材质厚度： 8-50 其中 X70 ≤35㎜；Q235B≤50㎜2.3 钢管材质： 最高 X802.4 钢管长度： 6000～12000mm（不包括引、息弧板）2.5 引、熄弧板长度： 引弧板 300mm，熄弧板 400mm2.6 单根最大重量：22 吨2.7 产能：15 万吨/年2.8 生产节拍：8-10 根/小时（Ø710×30），7-8 根/小时（Ø1016×40）2.9 钢管标准：API SPEC 5L 《管线钢管规范》第 43 版，API-5L<44 版> ，GB/T97113. 探伤工艺流程钢管存放在料台上→钢管纵向被辊道送到探伤区→托辊升起→钢管旋转找焊缝 12 点→钢管停止不动→启动探伤小车向钢管端部靠近→位检开关检测到钢管端部后稍作延迟→激光跟踪探架落下开始跟踪→焊缝探架从管端起始，依次一组一组落下（减少盲区），探伤开始→待 10 组探头全部落下，探伤小车加速前进→到管尾时→焊缝探架依次一组一组升起（减少盲区）→探伤行车回程快速行驶到起始端→一个探伤过程结束→等待下一循环。4．环境及能源介质条件4.1 环境温度(室内)：5～ +40℃4.2 环境湿度：≤90％4.3 控制必须与下列提供的供应和控制电压相匹配。4.4 供应电压： 380V ±10%（TN-C-S 系统） 4.5 频率： 50 Hz ±1%4.6 控制电压： 220 VAC / 24 VDC4.7 压缩空气： 0.4～0.6Mpa4.8 设备工作状态下噪音：＜85dB4.9 冷却水：压力：0.3-0.6MPa (T.O.P)；PH：7-8；悬浮物：50-100 mg/L；硬度：7-110dH颗粒渡:Max. 0.06 mm；硫酸盐含量：＜400 mg/L；温度: ≤ 35°C。5.工作制度及年工作时间年日历小时 8760h365 天年节假日2736114 天年大中修小时 240 h10 天每年可工作时间 5784 h工具更换 7%操作故障及其它 3%计划外的机械电气故障 5%停工时间合计 15%机组设备利用系数 85%年有效工作时间 4916h5784×85%6. 基本要...
