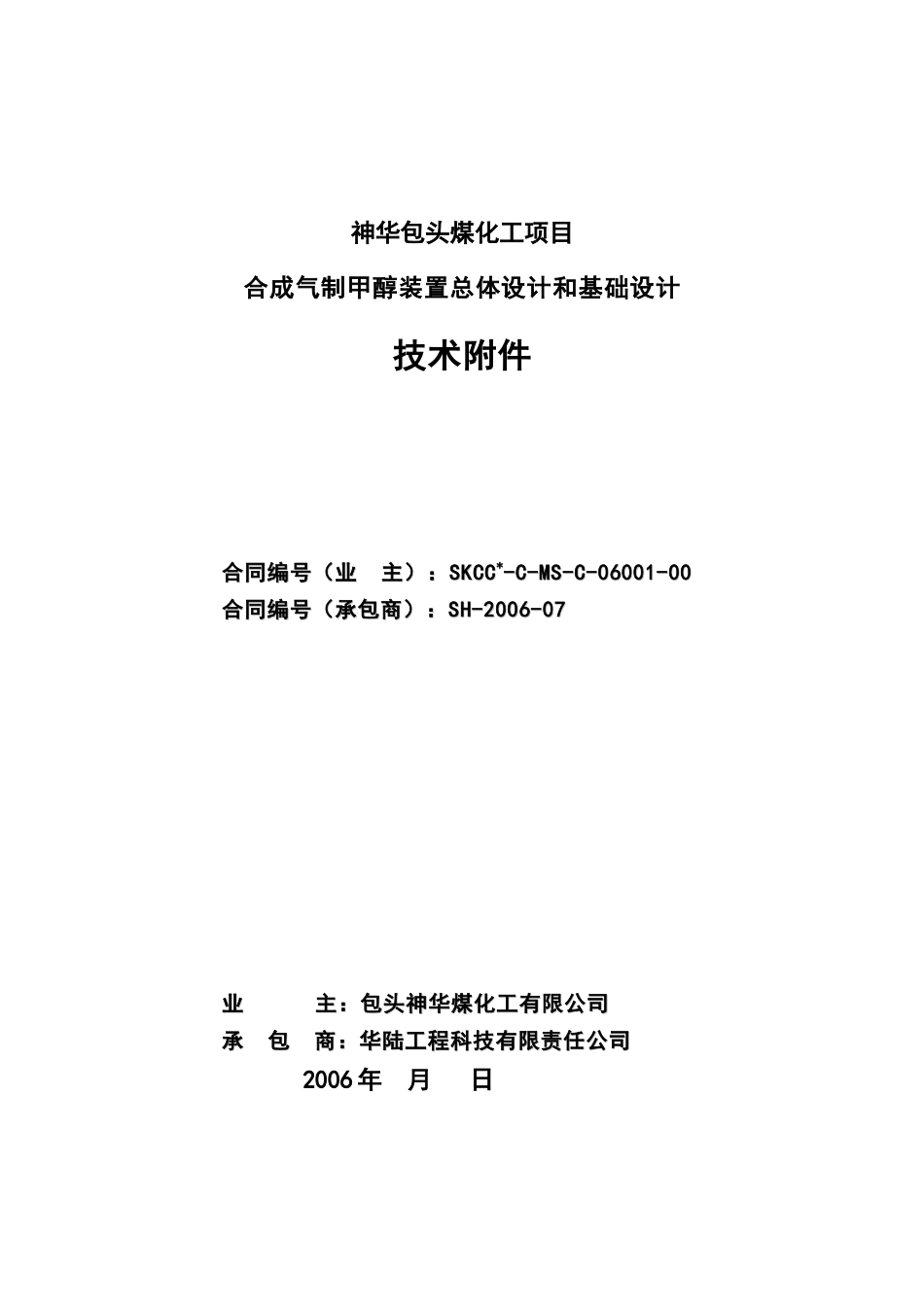

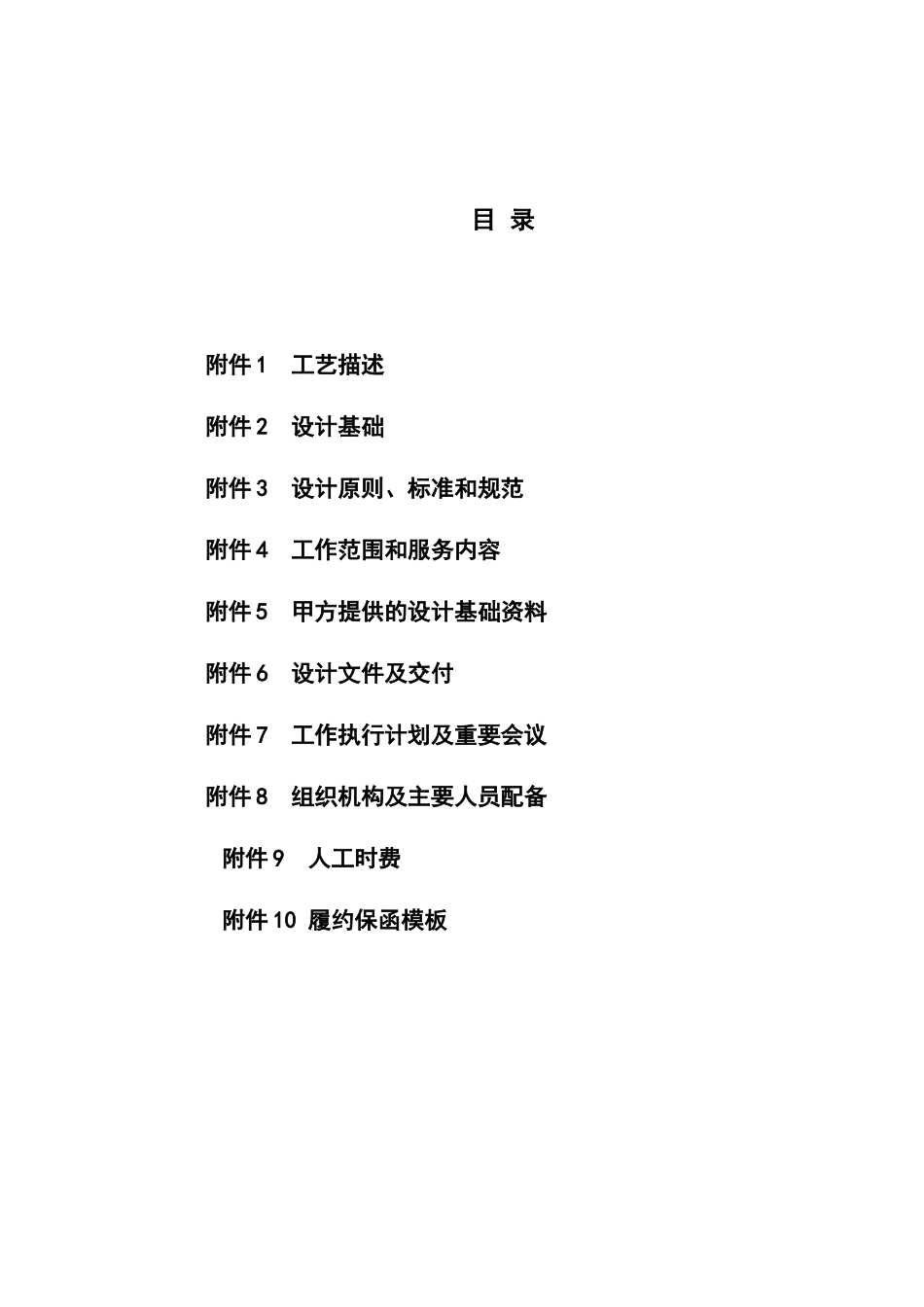

神华包头煤化工项目合成气制甲醇装置总体设计和基础设计技术附件合同编号（业 主）：合同编号（业 主）：SKCCSKCC**-C-MS-C-06001-00-C-MS-C-06001-00合同编号（承包商）：合同编号（承包商）：SH-2006-07SH-2006-07业 主：包头神华煤化工有限公司业 主：包头神华煤化工有限公司承 包 商：华陆工程科技有限责任公司承 包 商：华陆工程科技有限责任公司2006 年 月 日目 录附件 1 工艺描述附件 2 设计基础附件 3 设计原则、标准和规范附件 4 工作范围和服务内容附件 5 甲方提供的设计基础资料附件 6 设计文件及交付附件 7 工作执行计划及重要会议附件 8 组织机构及主要人员配备附件 9 人工时费附件 10 履约保函模板附件 1 工艺描述1.1 概述 甲方拟在内蒙古自治区包头市九原区工业开发区建设神华包头煤化工项目（以下简称“项目”）。该项目是以煤为原料生产甲醇，甲醇通过 MTO 装置转化为烯烃，烯烃聚合生产出聚丙烯和聚乙烯；同时副产硫磺、丁烯、丙烷和乙烷以及 C5+等副产品。合成气制甲醇装置（以下简称“合同装置”）为神华包头煤化工项目的工艺生产装置之一。本技术附件适用于乙方承担的合同装置基础工程设计工作。合同装置采用国外甲醇合成技术生产粗甲醇作为 MTO 装置原料，生产能力折合精甲醇 180 万吨/年；同时抽出部分粗甲醇采用国内精馏技术（甲醇精馏技术视招标情况也可由甲醇合成专利商提供）生产精甲醇，甲醇精馏规模暂按生产 60 万吨/年精甲醇考虑，同时预留位置以满足 180 万吨/年精甲醇生产需要，待甲醇专利技术引进合同签订后确定最终精馏规模。详见合同装置的方块流程图。 富氢气 1.2 工艺单元的工艺叙述和特点合同装置主要由粗甲醇合成单元、甲醇精馏单元、氢气回收单元及产品贮存单元组成。各单元详细组成如下：粗甲醇合成及制备单元：原料气净化、压缩、甲醇合成、粗甲醇制备、膜分离等；甲醇精馏单元：甲醇精馏、甲醇中间贮罐；氢气回收单元： PSA 提纯；产品贮存单元：粗甲醇贮罐、精甲醇贮罐；1.2.1 粗甲醇合成及制备单元1.2.1.1 概述本单元拟采用国外技术,详见甲方与国外专利商签订的技术附件。对于公称能力为 180 万吨/年合成气制甲醇装置，为充分利用资源，在甲醇合成单元设置膜分离装置，回收合成弛放气中有效气体，该气体一部分可直接粗甲醇合成及制 备 单 元甲醇精馏单元（ 60 万 吨 /粗精甲醇产品外售粗甲醇去下游 MTO 装置高纯氢气去下游装置合...
