二维码编码原理简介

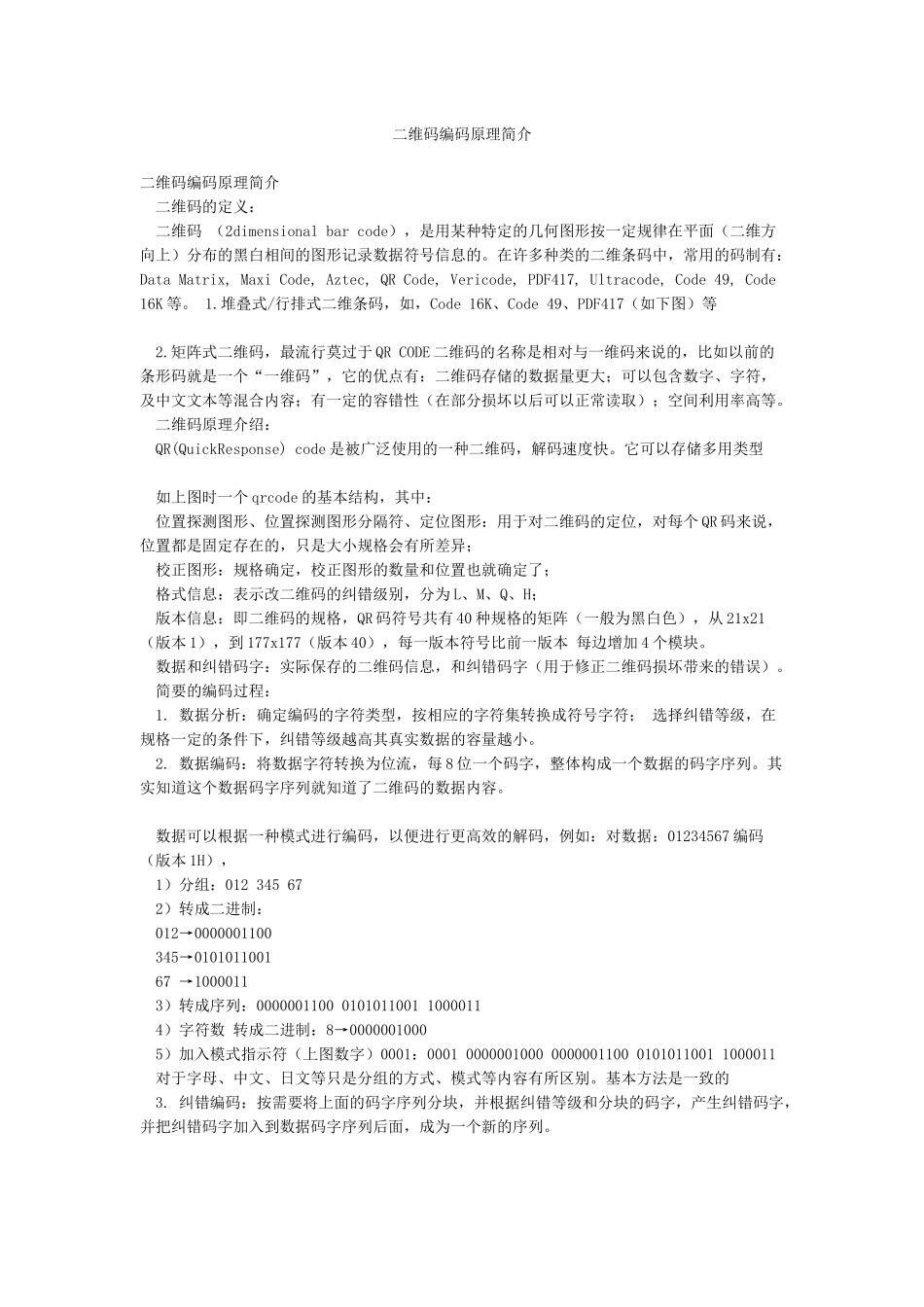

二维码编码原理简介二维码编码原理简介 二维码的定义： 二维码 （2dimensional bar code），是用某种特定的几何图形按一定规律在平面（二维方向上）分布的黑白相间的图形记录数据符号信息的。在许多种类的二维条码中，常用的码制有：Data Matrix, Maxi Code, Aztec, QR Code, Vericode, PDF417, Ultracode, Code 49, Code 16K 等。 1.堆叠式/行排式二维条码，如，Code 16K、Code 49、PDF417（如下图）等 2.矩阵式二维码，最流行莫过于 QR CODE 二维码的名称是相对与一维码来说的，比如以前的条形码就是一个“一维码”，它的优点有：二维码存储的数据量更大；可以包含数字、字符，及中文文本等混合内容；有一定的容错性（在部分损坏以后可以正常读取）；空间利用率高等。 二维码原理介绍： QR(QuickResponse) code 是被广泛使用的一种二维码，解码速度快。它可以存储多用类型 如上图时一个 qrcode 的基本结构，其中： 位置探测图形、位置探测图形分隔符、定位图形：用于对二维码的定位，对每个 QR 码来说，位置都是固定存在的，只是大小规格会有所差异； 校正图形：规格确定，校正图形的数量和位置也就确定了； 格式信息：表示改二维码的纠错级别，分为 L、M、Q、H； 版本信息：即二维码的规格，QR 码符号共有 40 种规格的矩阵（一般为黑白色），从 21x21（版本 1），到 177x177（版本 40），每一版本符号比前一版本 每边增加 4 个模块。 数据和纠错码字：实际保存的二维码信息，和纠错码字（用于修正二维码损坏带来的错误）。 简要的编码过程： 1. 数据分析：确定编码的字符类型，按相应的字符集转换成符号字符； 选择纠错等级，在规格一定的条件下，纠错等级越高其真实数据的容量越小。 2. 数据编码：将数据字符转换为位流，每 8 位一个码字，整体构成一个数据的码字序列。其实知道这个数据码字序列就知道了二维码的数据内容。 数据可以根据一种模式进行编码，以便进行更高效的解码，例如：对数据：01234567 编码（版本 1H）， 1）分组：012 345 67 2）转成二进制： 012→0000001100 345→0101011001 67 →1000011 3）转成序列：0000001100 0101011001 1000011 4）字符数 转成二进制：8→0000001000 5）加入模式指示符（上图数字）0001：0001 0000001000 0000001100 0101011001 1000011 对于字母、中文、日文等只是分组的方式、模式等内容有所区别。基本方法是...
