2024通用型片状模塑料（SMC）VIP免费

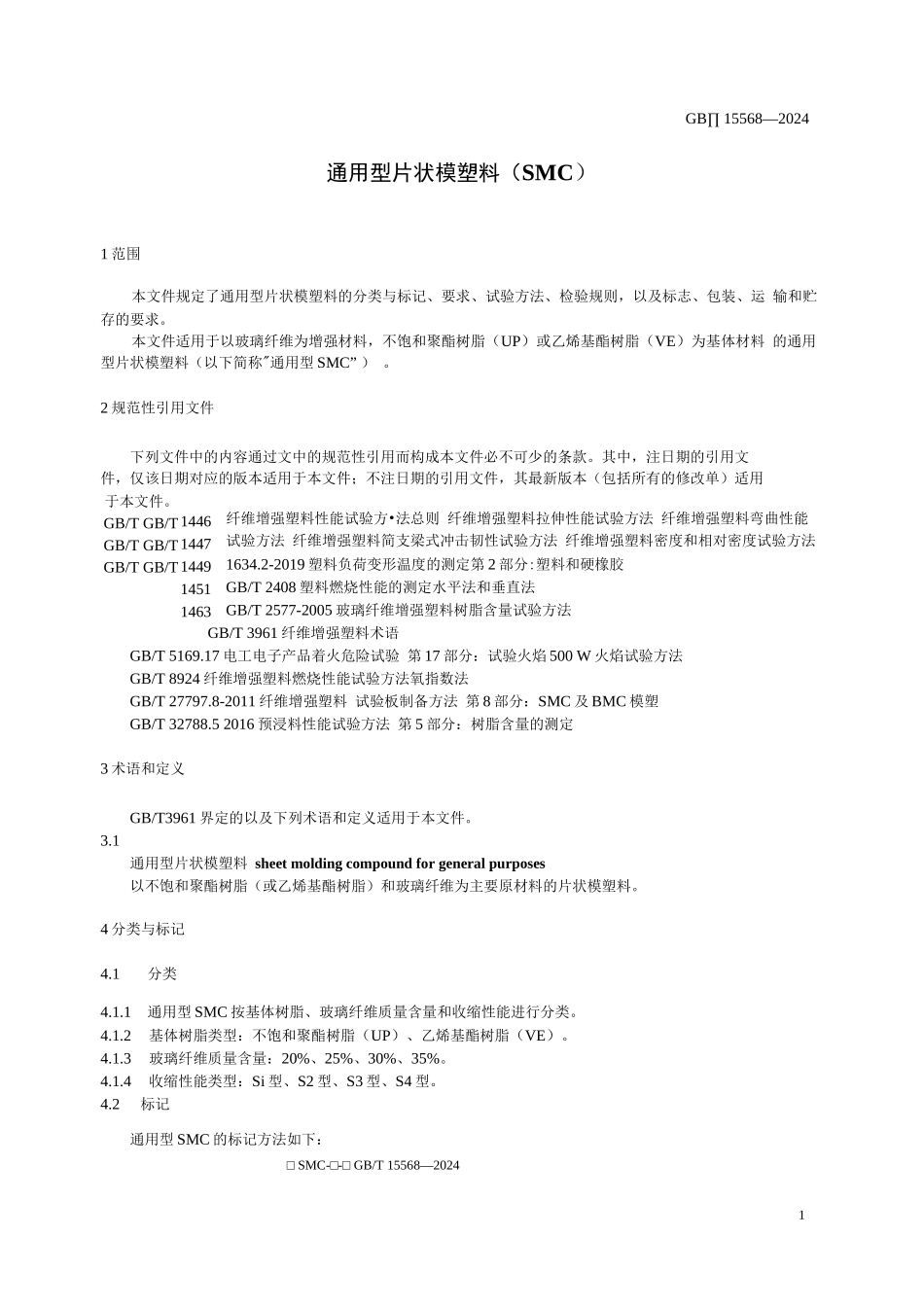

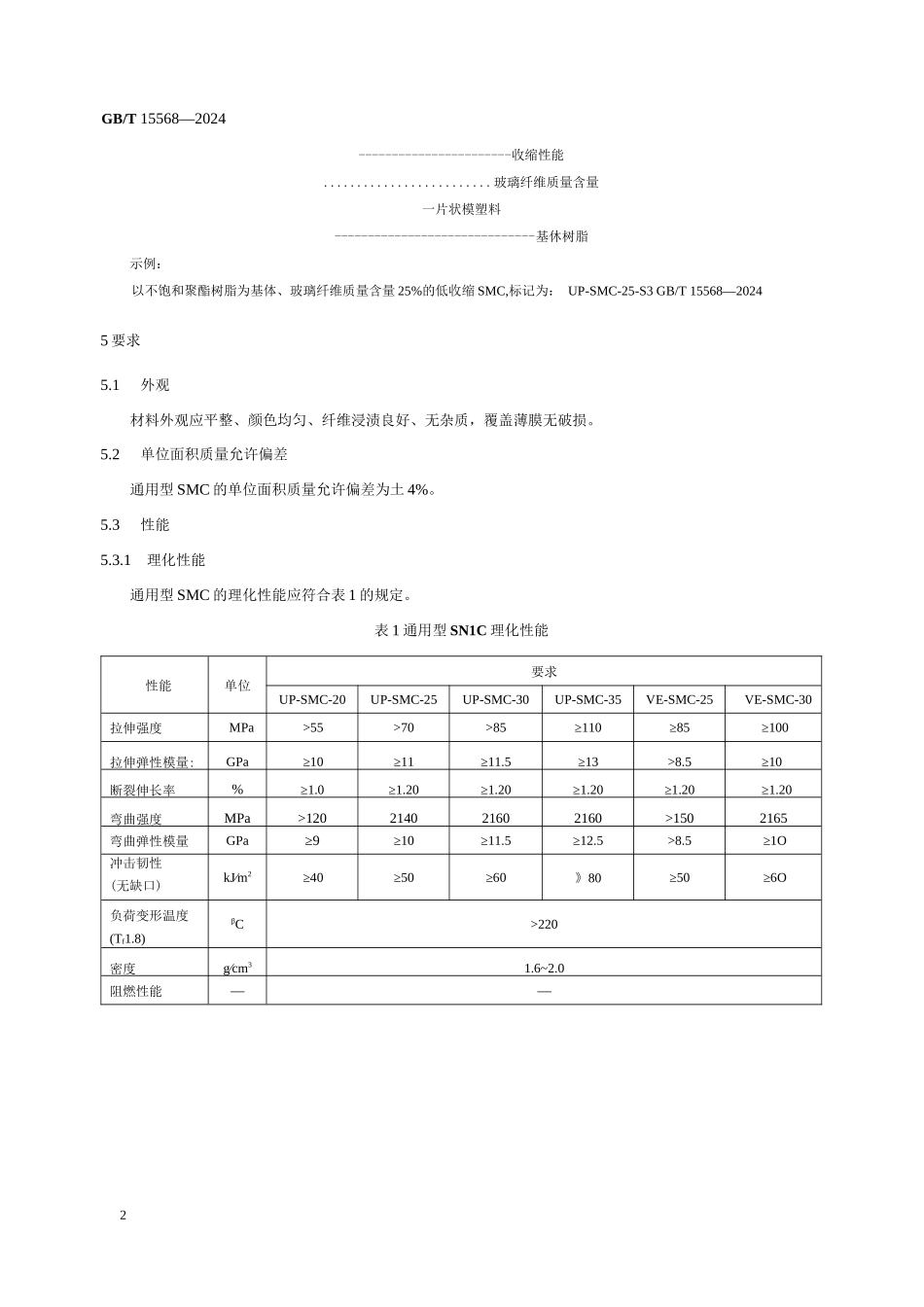

GB∏15568—20241通用型片状模塑料（SMC）1范围本文件规定了通用型片状模塑料的分类与标记、要求、试验方法、检验规则，以及标志、包装、运输和贮存的要求。本文件适用于以玻璃纤维为增强材料，不饱和聚酯树脂（UP）或乙烯基酯树脂（VE）为基体材料的通用型片状模塑料（以下简称"通用型SMC”）。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用纤维增强塑料性能试验方•法总则纤维增强塑料拉伸性能试验方法纤维增强塑料弯曲性能试验方法纤维增强塑料简支梁式冲击韧性试验方法纤维增强塑料密度和相对密度试验方法1634.2-2019塑料负荷变形温度的测定第2部分:塑料和硬橡胶GB/T2408塑料燃烧性能的测定水平法和垂直法GB/T2577-2005玻璃纤维增强塑料树脂含量试验方法GB/T3961纤维增强塑料术语GB/T5169.17电工电子产品着火危险试验第17部分：试验火焰500W火焰试验方法GB/T8924纤维增强塑料燃烧性能试验方法氧指数法GB/T27797.8-2011纤维增强塑料试验板制备方法第8部分：SMC及BMC模塑GB/T32788.52016预浸料性能试验方法第5部分：树脂含量的测定3术语和定义GB/T3961界定的以及下列术语和定义适用于本文件。3.1通用型片状模塑料sheetmoldingcompoundforgeneralpurposes以不饱和聚酯树脂（或乙烯基酯树脂）和玻璃纤维为主要原材料的片状模塑料。4分类与标记4.1分类4.1.1通用型SMC按基体树脂、玻璃纤维质量含量和收缩性能进行分类。4.1.2基体树脂类型：不饱和聚酯树脂（UP）、乙烯基酯树脂（VE）。4.1.3玻璃纤维质量含量：20%、25%、30%、35%。4.1.4收缩性能类型：Si型、S2型、S3型、S4型。4.2标记通用型SMC的标记方法如下：□SMC-□-□GB/T15568—2024于本文件。GB/TGB/TGB/TGB/TGB/TGB/T14461447144914511463GB/T15568—20242-----------------------收缩性能.........................玻璃纤维质量含量一片状模塑料------------------------------基休树脂示例：以不饱和聚酯树脂为基体、玻璃纤维质量含量25%的低收缩SMC,标记为：UP-SMC-25-S3GB/T15568—20245要求5.1外观材料外观应平整、颜色均匀、纤维浸渍良好、无杂质，覆盖薄膜无破损。5.2单位面积质量允许偏差通用型SMC的单位面积质量允许偏差为土4%。5.3性能5.3.1理化性能通用型SMC的理化性能应符合表1的规定。表1通用型SN1C理化性能性能单位要求UP-SMC-20UP-SMC-25UP-SMC-30UP-SMC-35VE-SMC-25VE-SMC-30拉伸强度MPa>55>70>85≥110≥85≥100拉伸弹性模量:GPa≥10≥11≥11.5≥13>8.5≥10断裂伸长率%≥1.0≥1.20≥1.20≥1.20≥1.20≥1.20弯曲强度MPa>120214021602160>1502165弯曲弹性模量GPa≥9≥10≥11.5≥12.5>8.5≥1O冲击韧性(无缺口)kJ∕m2≥40≥50≥60》80≥50≥6O负荷变形温度(Tf1.8)βC>220密度g∕cm31.6~2.0阻燃性能——GB∏15568—20243表1通用型SMC理化性能（续），性能单位要求UP-SMC-20UP-SMC-25UP-SMC-30UP-SMC-35VE-SMC-25VE-SMC-30玻璃纤维质量含量%17.XV22.522.5〜V27.527.5〜<32.532.XV37.522.5-V27.527.XV32.55.3.2收缩性能通用型SMC的模塑试样，其收缩性能应符合表2的规定。表2收缩性能收缩性能等级模塑收缩率/%S］型（零收缩）<0S2型（低轮廓〉0-0.05S3型（低收缩）>0.05-0.1Slt型（普通）>0.1~0.26试验方法6.1试样制备6.1.1通用型SMC的取样和状态调节应按GB/T27797.8-2011中第7章的规定。6.1.2除非另有规定或协议，模塑试板的工艺条件应符合表3的规定。推荐模塑试板的尺寸：长300mm、宽300mm、厚（4士0.2）mm或（6士0.2）mm<,表3通用型SMC模塑试板工艺条件成型温度_________________r_________________成型压力MPa固化时间s150±58—10(50〜70)丁注：τ为模塑试板的厚度与单位厚度的比值。6.1.3加工试样时，应避开试板四周边缘20mm的区域。宜采用数控仿形雕刻机，选用平底钱刀，对模塑试板进行加工取样。合理控制钱刀的平移速度和自转速度，确保在加工过程中试样不受损坏。6.2试样状态调节试样状态调节应按GB/T1446的规定。6.3外观目测。6.4单位面积质量按附...
