光纤自动切换保护系统运用于DWDM的探讨

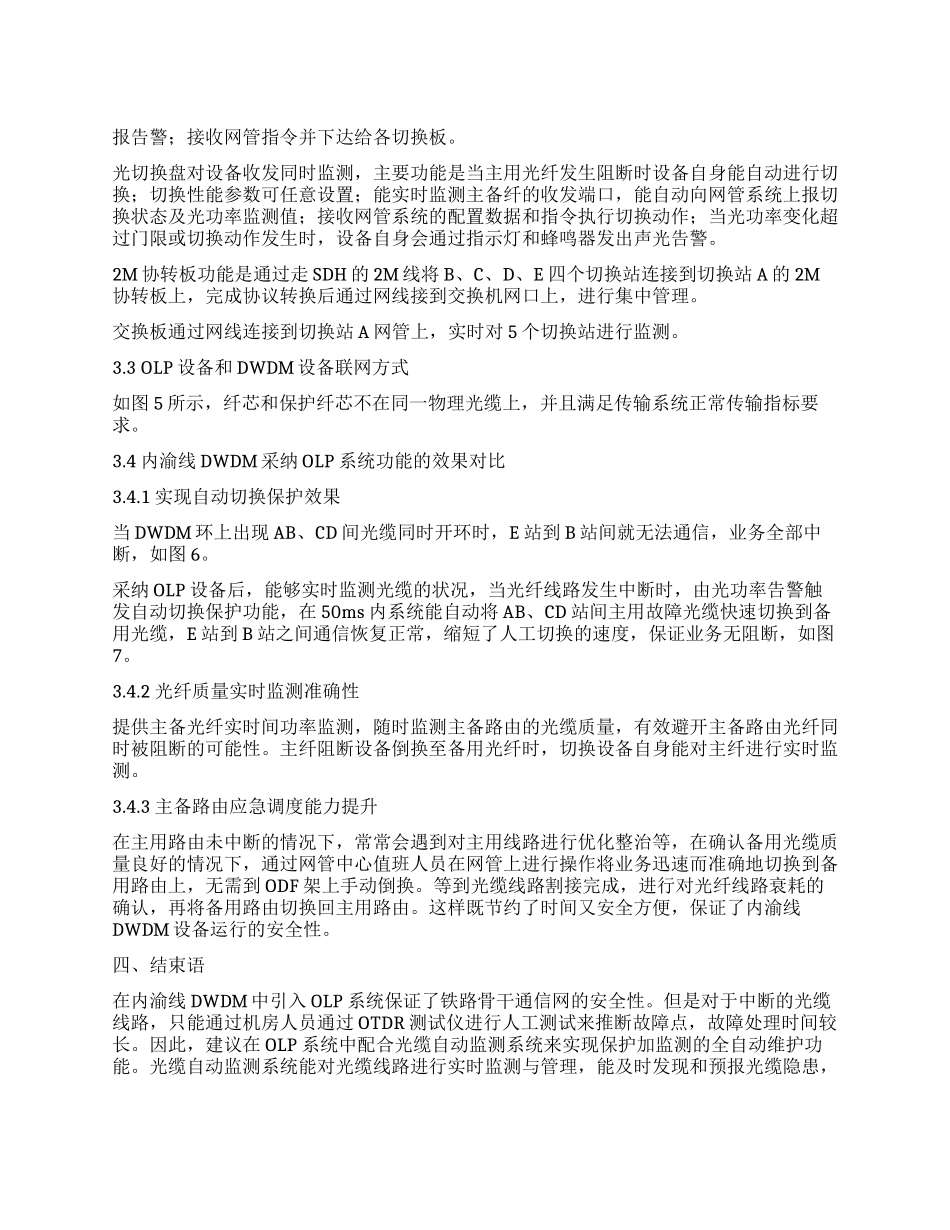

报告警；接收网管指令并下达给各切换板。光切换盘对设备收发同时监测，主要功能是当主用光纤发生阻断时设备自身能自动进行切换；切换性能参数可任意设置；能实时监测主备纤的收发端口，能自动向网管系统上报切换状态及光功率监测值；接收网管系统的配置数据和指令执行切换动作；当光功率变化超过门限或切换动作发生时，设备自身会通过指示灯和蜂鸣器发出声光告警。2M 协转板功能是通过走 SDH 的 2M 线将 B、C、D、E 四个切换站连接到切换站 A 的 2M协转板上，完成协议转换后通过网线接到交换机网口上，进行集中管理。交换板通过网线连接到切换站 A 网管上，实时对 5 个切换站进行监测。3.3 OLP 设备和 DWDM 设备联网方式如图 5 所示，纤芯和保护纤芯不在同一物理光缆上，并且满足传输系统正常传输指标要求。3.4 内渝线 DWDM 采纳 OLP 系统功能的效果对比3.4.1 实现自动切换保护效果当 DWDM 环上出现 AB、CD 间光缆同时开环时，E 站到 B 站间就无法通信，业务全部中断，如图 6。采纳 OLP 设备后，能够实时监测光缆的状况，当光纤线路发生中断时，由光功率告警触发自动切换保护功能，在 50ms 内系统能自动将 AB、CD 站间主用故障光缆快速切换到备用光缆，E 站到 B 站之间通信恢复正常，缩短了人工切换的速度，保证业务无阻断，如图7。3.4.2 光纤质量实时监测准确性提供主备光纤实时间功率监测，随时监测主备路由的光缆质量，有效避开主备路由光纤同时被阻断的可能性。主纤阻断设备倒换至备用光纤时，切换设备自身能对主纤进行实时监测。3.4.3 主备路由应急调度能力提升在主用路由未中断的情况下，常常会遇到对主用线路进行优化整治等，在确认备用光缆质量良好的情况下，通过网管中心值班人员在网管上进行操作将业务迅速而准确地切换到备用路由上，无需到 ODF 架上手动倒换。等到光缆线路割接完成，进行对光纤线路衰耗的确认，再将备用路由切换回主用路由。这样既节约了时间又安全方便，保证了内渝线DWDM 设备运行的安全性。四、结束语在内渝线 DWDM 中引入 OLP 系统保证了铁路骨干通信网的安全性。但是对于中断的光缆线路，只能通过机房人员通过 OTDR 测试仪进行人工测试来推断故障点，故障处理时间较长。因此，建议在 OLP 系统中配合光缆自动监测系统来实现保护加监测的全自动维护功能。光缆自动监测系统能对光缆线路进行实时监测与管理，能及时发现和预报光缆隐患，能在光缆中断时第一时间准确测试出故障地点，为维护人员排除故障节约大量的时间，能更加确保铁路骨干网的安全。
