高铁桥下燃气交叉施工方案VIP专享

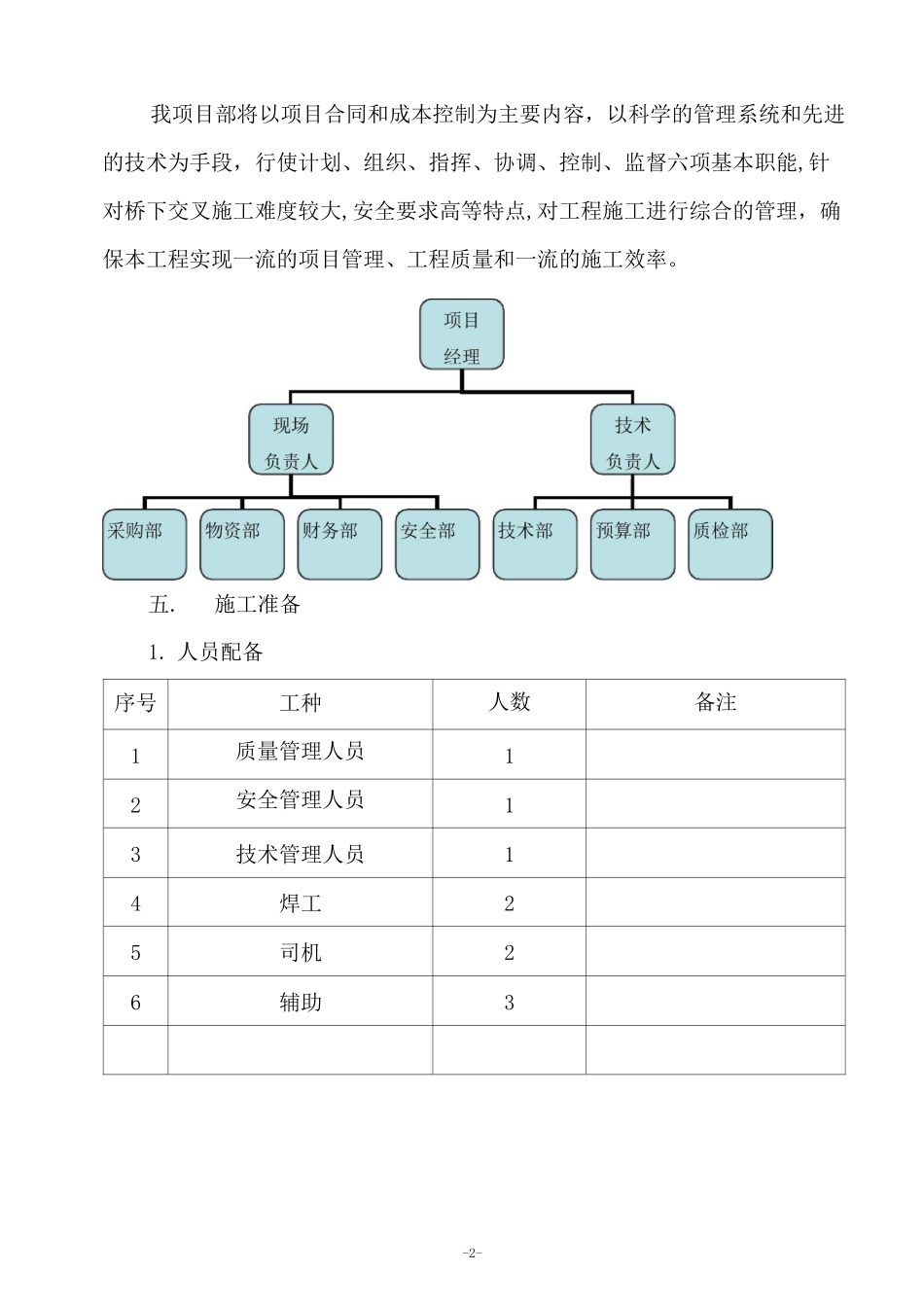

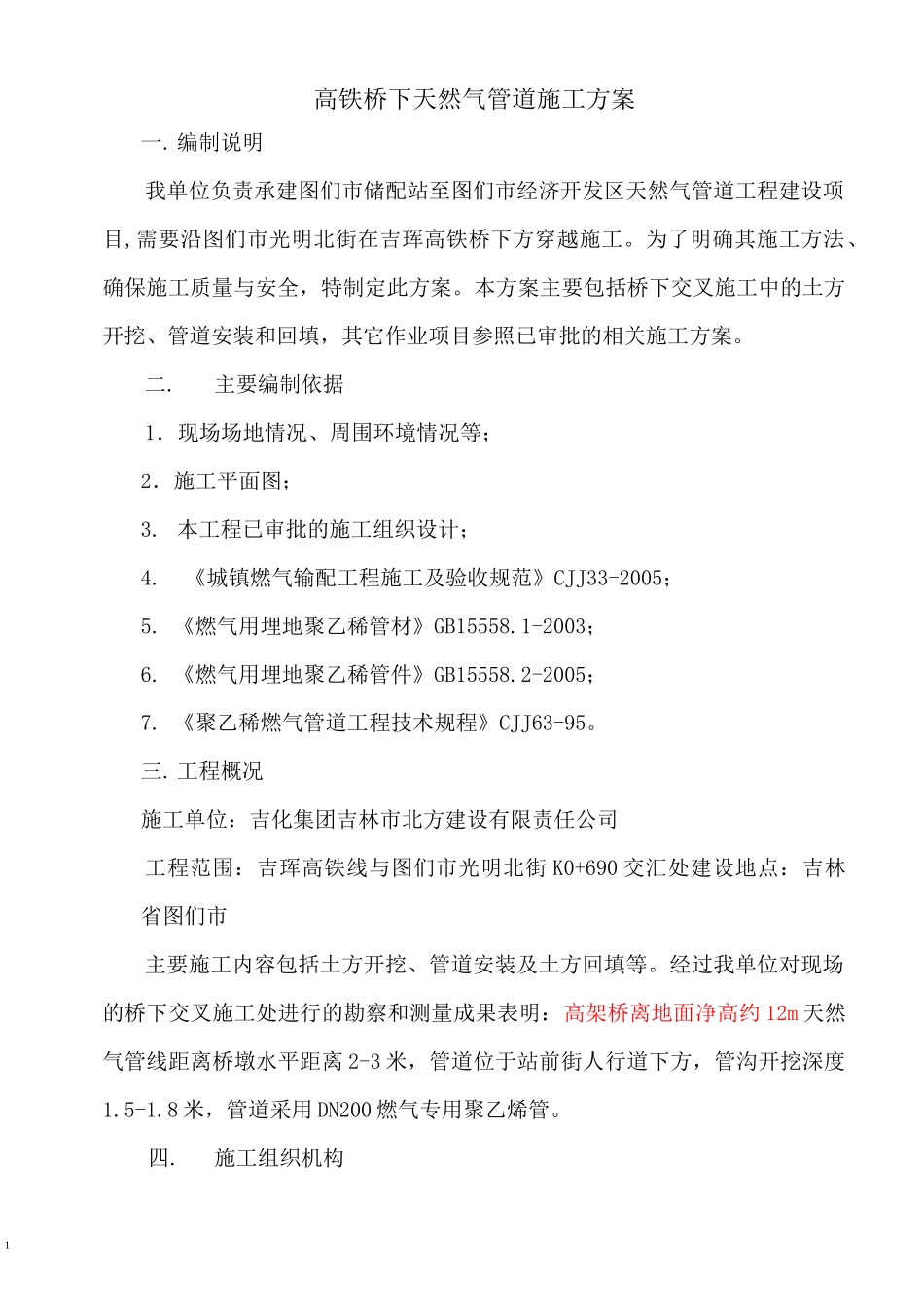

一.编制说明-1-二.主要编制依据-1-三.工程概况-1-四.施工组织机构-2-五.施工准备-2-1.人员配备-2-2.施工设备配备-3-3.物资材料准备-3-4.技术准备-3-六.施工方案-3-1.测量-3-2.土方开挖-4-3.管道安装-4-4.土方回填-4-七.质量管理-4-八.安全管理-5-九：现场环保措施-8-1高铁桥下天然气管道施工方案一. 编制说明我单位负责承建图们市储配站至图们市经济开发区天然气管道工程建设项目,需要沿图们市光明北街在吉珲高铁桥下方穿越施工。为了明确其施工方法、确保施工质量与安全，特制定此方案。本方案主要包括桥下交叉施工中的土方开挖、管道安装和回填，其它作业项目参照已审批的相关施工方案。二.主要编制依据1．现场场地情况、周围环境情况等；2．施工平面图；3. 本工程已审批的施工组织设计；4.《城镇燃气输配工程施工及验收规范》CJJ33-2005；5. 《燃气用埋地聚乙稀管材》GB15558.1-2003；6. 《燃气用埋地聚乙稀管件》GB15558.2-2005；7. 《聚乙稀燃气管道工程技术规程》CJJ63-95。三. 工程概况施工单位：吉化集团吉林市北方建设有限责任公司工程范围：吉珲高铁线与图们市光明北街 K0+690 交汇处建设地点：吉林省图们市主要施工内容包括土方开挖、管道安装及土方回填等。经过我单位对现场的桥下交叉施工处进行的勘察和测量成果表明：高架桥离地面净高约 12m 天然气管线距离桥墩水平距离 2-3 米，管道位于站前街人行道下方，管沟开挖深度1.5-1.8 米，管道采用 DN200 燃气专用聚乙烯管。四.施工组织机构-2-我项目部将以项目合同和成本控制为主要内容，以科学的管理系统和先进的技术为手段，行使计划、组织、指挥、协调、控制、监督六项基本职能,针对桥下交叉施工难度较大,安全要求高等特点,对工程施工进行综合的管理，确保本工程实现一流的项目管理、工程质量和一流的施工效率。五.施工准备1. 人员配备序号工种人数备注1质量管理人员12安全管理人员13技术管理人员14焊工25司机26辅助3-3-2.施工设备配备序号名称型号单位数量备注1挖掘机大宇 80台12装载机LG30台13热熔机台14自卸汽车EQ-5辆15水准仪AL32套16发电机星光 200kw台13.物资材料准备施工所需主要物资材料已进场并检验合格报验完毕，随时可以使用4.技术准备前期相关施工方案的编制与审批工作、现场设备及测点布置已完成。要求现场施工及管理人员熟悉图纸设计内容，弄清图纸所含内容的疑点难点，特别要详细了解细部做法和质量要求。做好相关施工技术交底工作。六.施工方案1. ...
