闸门、拦污栅、启闭机等金属结构安装施工方案

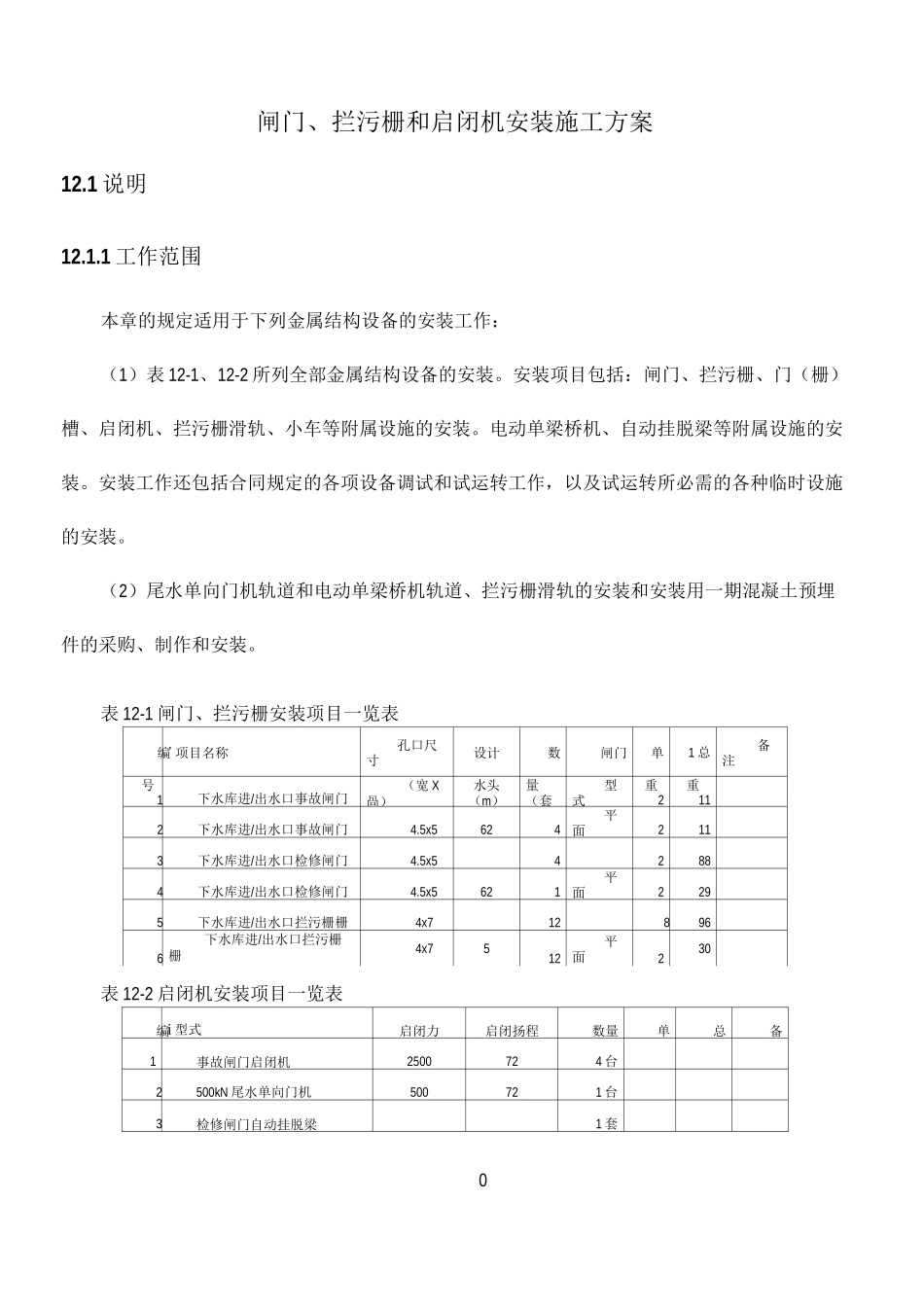

0闸门、拦污栅和启闭机安装施工方案12.1 说明12.1.1 工作范围本章的规定适用于下列金属结构设备的安装工作：（1）表 12-1、12-2 所列全部金属结构设备的安装。安装项目包括：闸门、拦污栅、门（栅）槽、启闭机、拦污栅滑轨、小车等附属设施的安装。电动单梁桥机、自动挂脱梁等附属设施的安装。安装工作还包括合同规定的各项设备调试和试运转工作，以及试运转所必需的各种临时设施的安装。（2）尾水单向门机轨道和电动单梁桥机轨道、拦污栅滑轨的安装和安装用一期混凝土预埋件的采购、制作和安装。表 12-1 闸门、拦污栅安装项目一览表编'项目名称孔口尺寸设计数闸门单1 总备注号1下水库进/出水口事故闸门（宽 X咼）水头（m）量（套型式重2重112下水库进/出水口事故闸门4.5x5624平面2113下水库进/出水口检修闸门4.5x542884下水库进/出水口检修闸门4.5x5621平面2295下水库进/出水口拦污栅栅4x7128966下水库进/出水口拦污栅栅4x7512平面230表 12-2 启闭机安装项目一览表编i 型式启闭力启闭扬程数量单总备1事故闸门启闭机2500724 台2500kN 尾水单向门机500721 台3检修闸门自动挂脱梁1 套1420kN 电动单梁桥机20181 台5500kN 尾水单向门机轨道5双620kN 电动单梁桥机轨道2.4双7拦污栅滑轨2双12.1.2 发包人提供的设备发包人负责提供表 12、12 所列的全部设备。设备单件尺寸不超过铁路运输部门规定的 II 级超限尺寸，单件重量不大于 25t。12.1.3 承包人责任（1）设备的交货验收责任承包人应在本合同规定的交货地点负责接收发包人提供的设备，并由发包人、监理人和承包人根据设备清单共同进行检查、清点后办理正式移交手续。承包人应参加设备制造合同的出厂验收工作。验收合格后，承包人应与发包人一起在验收文件上签字。（2）设备的运输和保管责任各项设备运抵本合同规定的交货地点后，应由承包人负责卸货、保管和贮存，并负责由交货地点至工地现场的运输工作。承包人在正式接收各项设备后，应承担由于卸车、装车、运输和保管不当造成的损失和损坏的全部责任。（3）设备的采购责任承包人应负责安装用一期混凝土内预埋件的采购。24）设备的安装责任承包人应负责本章 12.1.1 条所列全部项目的安装工作。安装工作包括设备现场拼装、就位、安装焊接、二期混凝土的回填、调试和试运转、涂装工作，以及完工验收前的维护工作。承包人应负责提供安装工作所需的人工、材料、设备、安装和检测器具，其中包括起重运输器具、临时吊装用吊环和...
