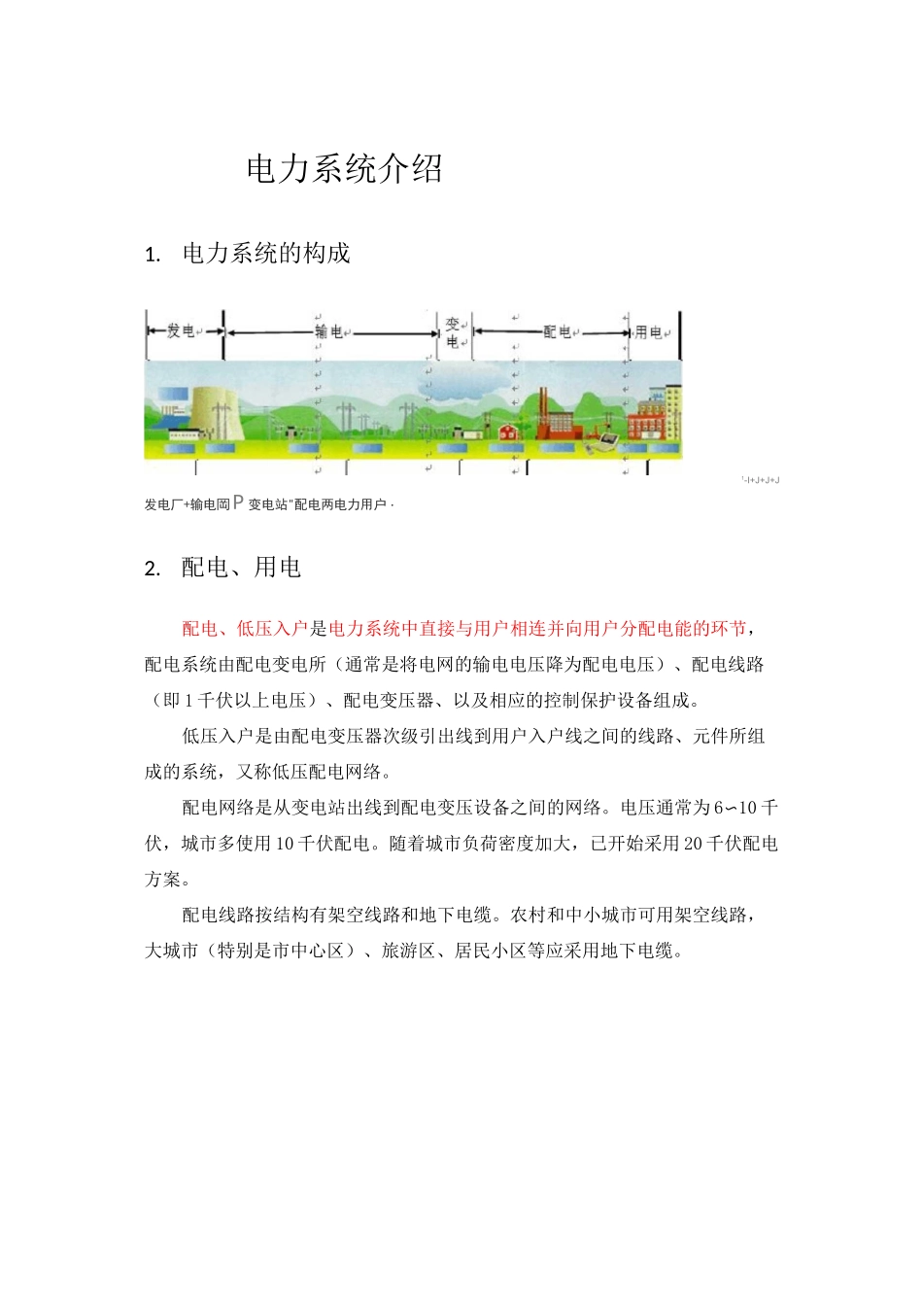

电力系统介绍1.电力系统的构成1-I+J+J+J发电厂+输电岡P 变电站"配电两电力用户・2.配电、用电配电、低压入户是电力系统中直接与用户相连并向用户分配电能的环节，配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、配电线路（即 1 千伏以上电压）、配电变压器、以及相应的控制保护设备组成。低压入户是由配电变压器次级引出线到用户入户线之间的线路、元件所组成的系统，又称低压配电网络。配电网络是从变电站出线到配电变压设备之间的网络。电压通常为 6〜10 千伏，城市多使用 10 千伏配电。随着城市负荷密度加大，已开始采用 20 千伏配电方案。配电线路按结构有架空线路和地下电缆。农村和中小城市可用架空线路，大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆。线路建设、1.线路建设的目的线路建设的目的就是将发电厂的电能通过架空或电缆线路、变电站等组合的系统传递给用电单位。主网线路的主目的是将发电站的电力输送至变电站，再由变电站进行降压处理。（由 llOkV、220kV、500kV 降至 10kV）。配网线路的主要目的是从变电站将 10kV 送至居民区、工厂、商业区附近，再由杆上变、变电箱等设备将电压降至 380V 或 220V，最后送至用户使用。2. 电网建设主要参与角色电网公司、设计院、施工单位、运检单位（电网网公司）。3. 配网线路建设流程配网线路的主要建设流程如下：① 由国网公司作为甲方发起设计工作的招标。② 设计院中标后，开始进行线路设计，将设计成果提交给国网公司。③ 国网公司确认设计成果后，发起施工的招标。④ 施工单位中标后，开展建设工作。完成建设后需要由国网公司根据设计进行验收。⑤ 完成建设后，国网公司将线路移交给运检修单位进行维护。三、设计工作的内容1.设计流程整个设计过程分为 4 个步骤：可行性研究、初步设计、施工图设计、竣工图设计。理论上，上一阶段的设计成果通过审核之后才能够进入下一个设计阶段。但对于配网工程来说，一般没有这么严格的要求。可研阶段工作主要目标是确定方案的可行性、工作范围，一个比较大的作用是估算投资。工作内容包括：选线&选址、初步勘察、线路路径图、取得协议。初步阶段是整个设计构思基本形成的阶段，如设计原则确定、最佳路径的选择、杆塔基础形式的选择等。这一阶段需要输出的内容有：线路路径图、平断面图、杆塔明细表。施工图阶段的工作是将已明确的设计进行细化，相关设计成果将作为施工的依据。对于架空线...
