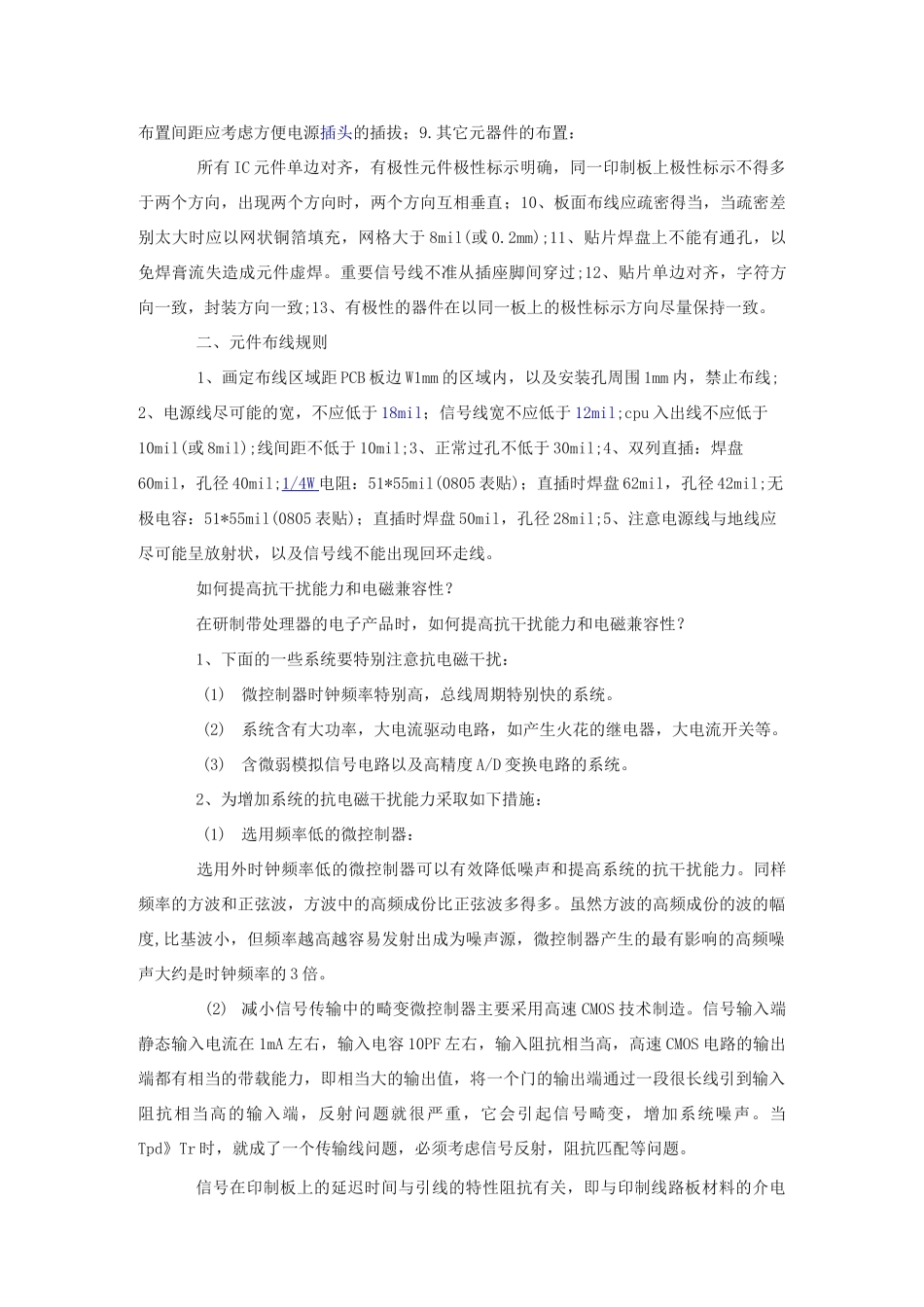

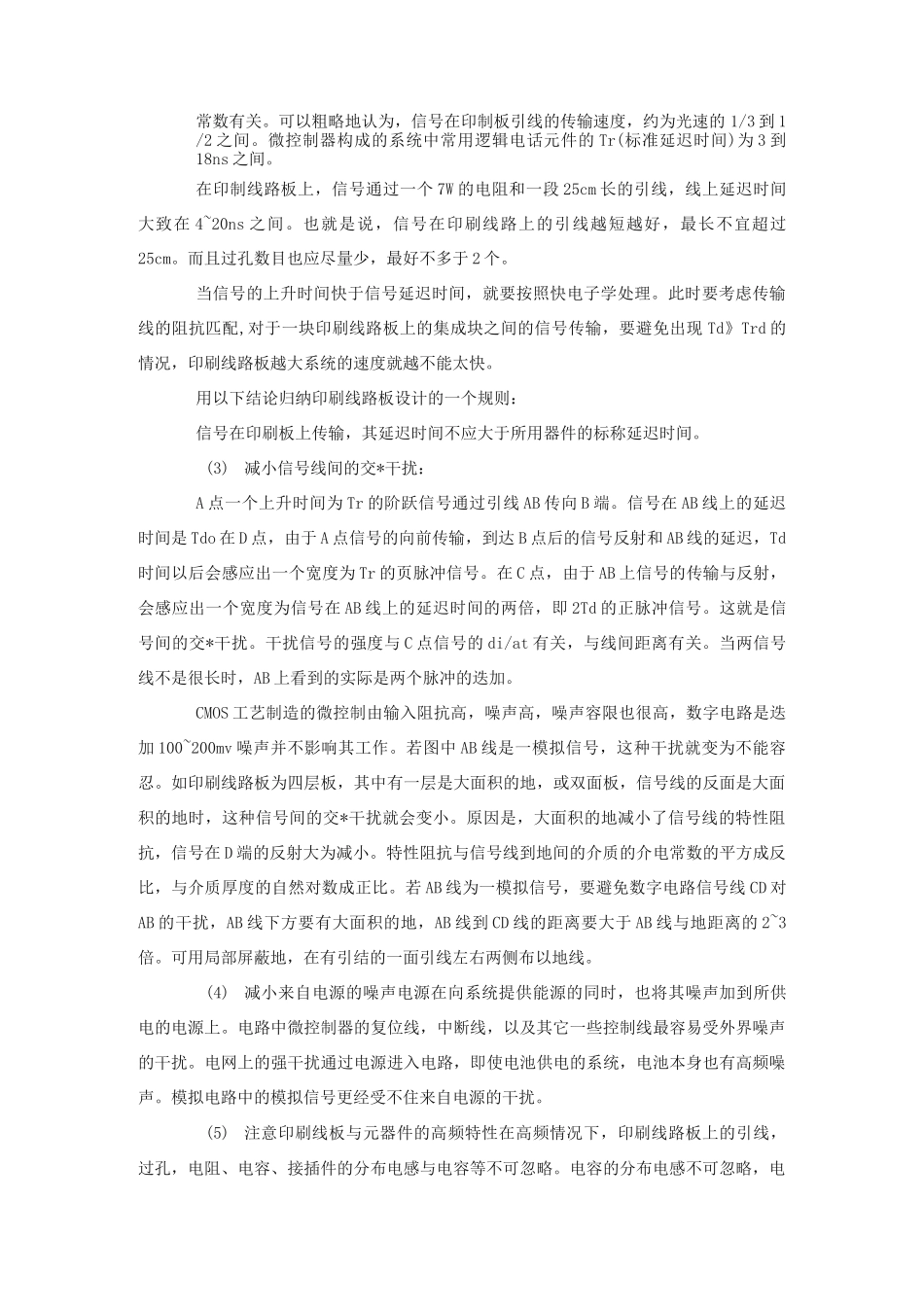

细述 PCB 板布局布线基本规则PCB 又被称为印刷电路板（PrintedCircuitBoard）,它可以实现电子元器件间的线路连接和功能实现，也是电源电路设计中重要的组成部分。今天就将以本文来介绍 PCB板布局布线的基本规则。一、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开;2•定位孔、标准孔等非安装孔周围 1.27mm 内不得贴装元、器件，螺钉等安装孔周围 3.5mm（对于 M2.5）、4mm（对于M3）内不得贴装元器件;3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;4.元器件的外侧距板边的距离为 5mm;5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于 2mm;6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于 2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于 3mm;7.发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9.其它元器件的布置：所有 IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于 8mil(或 0.2mm);11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。二、元件布线规则1、画定布线区域距 PCB 板边 W1mm 的区域内，以及安装孔周围 1mm 内，禁止布线;2、电源线尽可能的宽，不应低于 18mil；信号线宽不应低于 12mil;cpu 入出线不应低于10mil(或 8mil);线间距不低于 10mil;3、正常过孔不低于 30mil;4、双列直插：焊盘60mil，孔径 40mil;1/4W 电阻：51*55mil(0805 表贴)；直插时焊盘 62mil，孔径 42mil;无极电容：51*55mil(0805 表贴)；直插时焊盘 50mil，孔径 28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。如何提高抗干...
