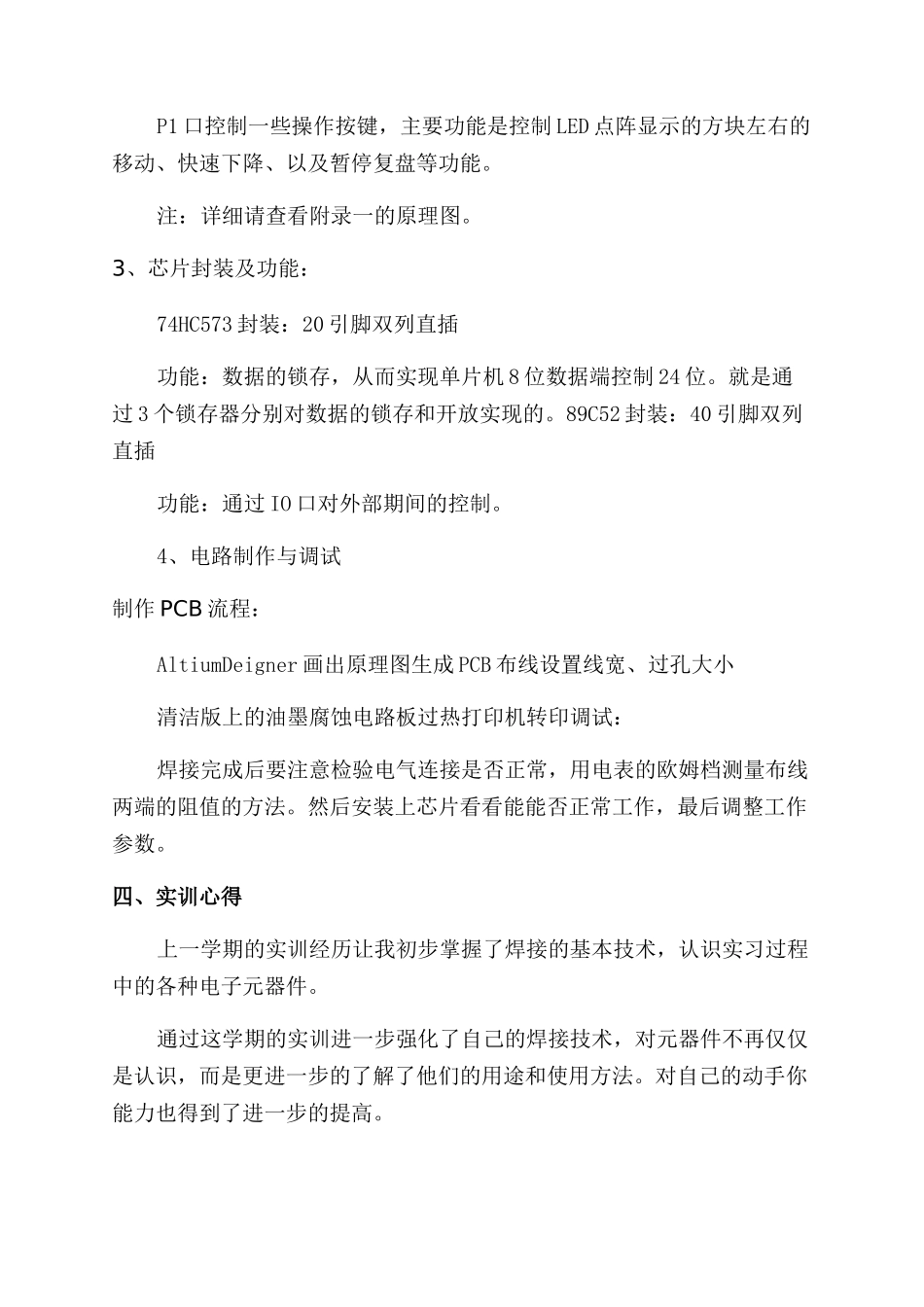

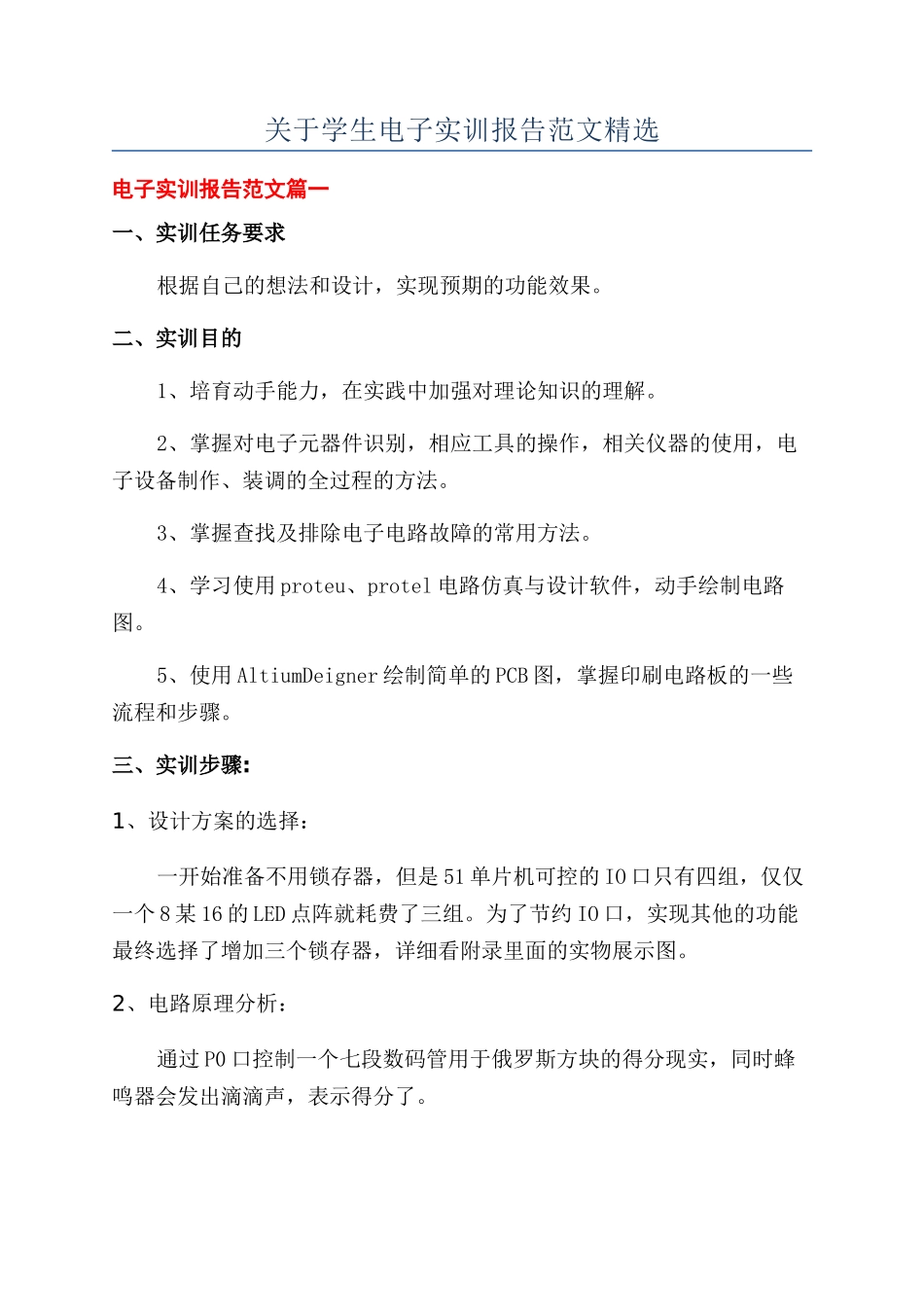

关于学生电子实训报告范文精选电子实训报告范文篇一一、实训任务要求根据自己的想法和设计，实现预期的功能效果。二、实训目的1、培育动手能力，在实践中加强对理论知识的理解。2、掌握对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程的方法。3、掌握查找及排除电子电路故障的常用方法。4、学习使用 proteu、protel 电路仿真与设计软件，动手绘制电路图。5、使用 AltiumDeigner 绘制简单的 PCB 图，掌握印刷电路板的一些流程和步骤。三、实训步骤:1、设计方案的选择：一开始准备不用锁存器，但是 51 单片机可控的 IO 口只有四组，仅仅一个 8 某 16 的 LED 点阵就耗费了三组。为了节约 IO 口，实现其他的功能最终选择了增加三个锁存器，详细看附录里面的实物展示图。2、电路原理分析：通过 P0 口控制一个七段数码管用于俄罗斯方块的得分现实，同时蜂鸣器会发出滴滴声，表示得分了。P1 口控制一些操作按键，主要功能是控制 LED 点阵显示的方块左右的移动、快速下降、以及暂停复盘等功能。注：详细请查看附录一的原理图。3、芯片封装及功能：74HC573 封装：20 引脚双列直插功能：数据的锁存，从而实现单片机 8 位数据端控制 24 位。就是通过 3 个锁存器分别对数据的锁存和开放实现的。89C52 封装：40 引脚双列直插功能：通过 IO 口对外部期间的控制。4、电路制作与调试制作 PCB 流程：AltiumDeigner 画出原理图生成 PCB 布线设置线宽、过孔大小清洁版上的油墨腐蚀电路板过热打印机转印调试：焊接完成后要注意检验电气连接是否正常，用电表的欧姆档测量布线两端的阻值的方法。然后安装上芯片看看能能否正常工作，最后调整工作参数。四、实训心得上一学期的实训经历让我初步掌握了焊接的基本技术，认识实习过程中的各种电子元器件。通过这学期的实训进一步强化了自己的焊接技术，对元器件不再仅仅是认识，而是更进一步的了解了他们的用途和使用方法。对自己的动手你能力也得到了进一步的提高。紧接着我就开始学习用 AltiumDeigner 来画电子原理图进而生成PCB，刚刚接触到 AltiumDeigner 的我一开始觉得很难去画一个正式的电路图，有时找个元件都要找很久，但是练习了一段时间之后，我能够比较准确的画出简单的电路图和添加适当的封装了，并且学会了寻找一些常用的电子元件和其对应的封装以及 AltiumDeigner 的一些基本操作。而且对PCB 的印刷流程有了比较清楚地了解。风...
