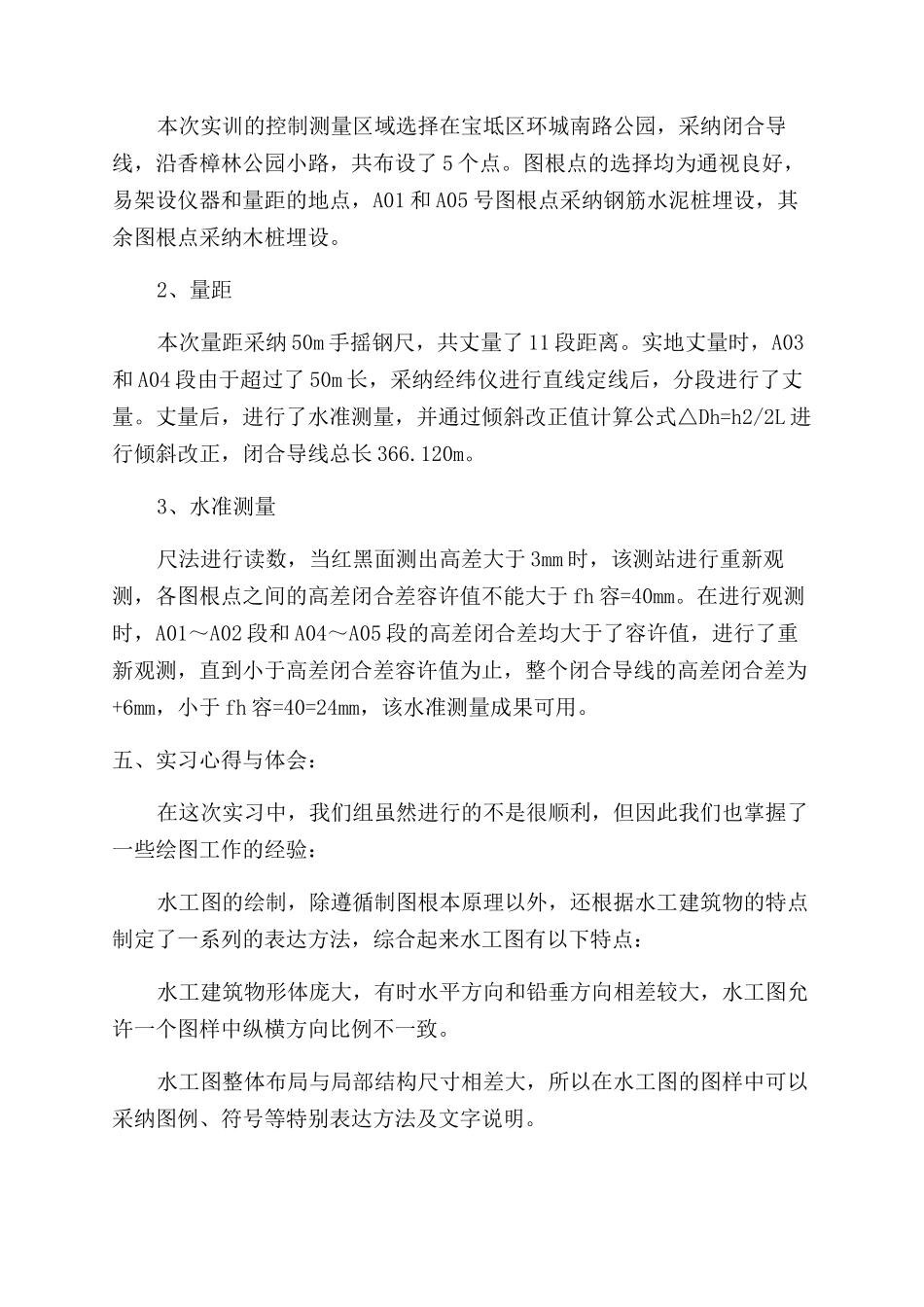

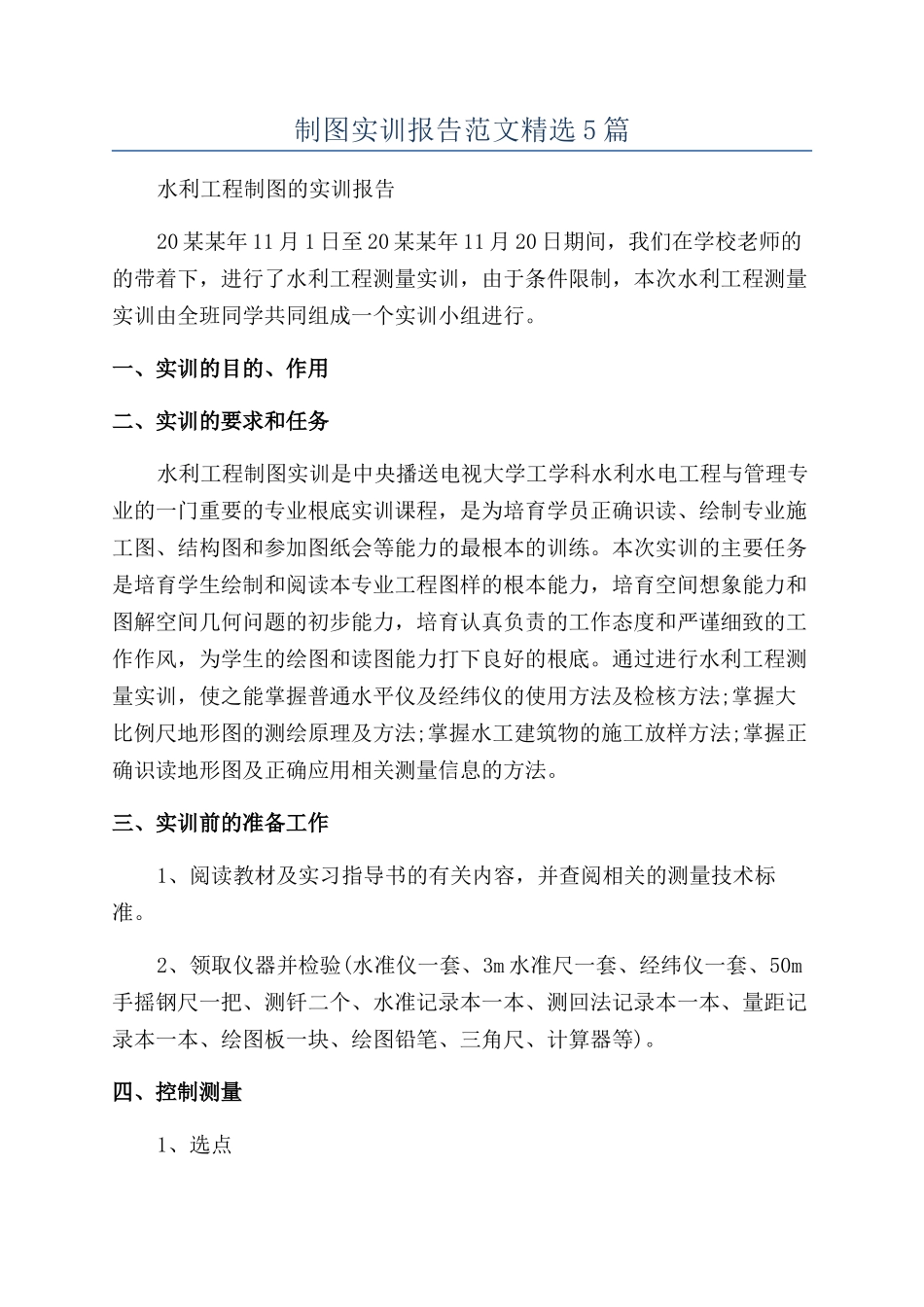

制图实训报告范文精选 5 篇水利工程制图的实训报告20 某某年 11 月 1 日至 20 某某年 11 月 20 日期间，我们在学校老师的的带着下，进行了水利工程测量实训，由于条件限制，本次水利工程测量实训由全班同学共同组成一个实训小组进行。一、实训的目的、作用二、实训的要求和任务水利工程制图实训是中央播送电视大学工学科水利水电工程与管理专业的一门重要的专业根底实训课程，是为培育学员正确识读、绘制专业施工图、结构图和参加图纸会等能力的最根本的训练。本次实训的主要任务是培育学生绘制和阅读本专业工程图样的根本能力，培育空间想象能力和图解空间几何问题的初步能力，培育认真负责的工作态度和严谨细致的工作作风，为学生的绘图和读图能力打下良好的根底。通过进行水利工程测量实训，使之能掌握普通水平仪及经纬仪的使用方法及检核方法;掌握大比例尺地形图的测绘原理及方法;掌握水工建筑物的施工放样方法;掌握正确识读地形图及正确应用相关测量信息的方法。三、实训前的准备工作1、阅读教材及实习指导书的有关内容，并查阅相关的测量技术标准。2、领取仪器并检验(水准仪一套、3m 水准尺一套、经纬仪一套、50m手摇钢尺一把、测钎二个、水准记录本一本、测回法记录本一本、量距记录本一本、绘图板一块、绘图铅笔、三角尺、计算器等)。四、控制测量1、选点本次实训的控制测量区域选择在宝坻区环城南路公园，采纳闭合导线，沿香樟林公园小路，共布设了 5 个点。图根点的选择均为通视良好，易架设仪器和量距的地点，A01 和 A05 号图根点采纳钢筋水泥桩埋设，其余图根点采纳木桩埋设。2、量距本次量距采纳 50m 手摇钢尺，共丈量了 11 段距离。实地丈量时，A03和 A04 段由于超过了 50m 长，采纳经纬仪进行直线定线后，分段进行了丈量。丈量后，进行了水准测量，并通过倾斜改正值计算公式△Dh=h2/2L 进行倾斜改正，闭合导线总长 366.120m。3、水准测量尺法进行读数，当红黑面测出高差大于 3mm 时，该测站进行重新观测，各图根点之间的高差闭合差容许值不能大于 fh 容=40mm。在进行观测时，A01～A02 段和 A04～A05 段的高差闭合差均大于了容许值，进行了重新观测，直到小于高差闭合差容许值为止，整个闭合导线的高差闭合差为+6mm，小于 fh 容=40=24mm，该水准测量成果可用。五、实习心得与体会：在这次实习中，我们组虽然进行的不是很顺利，但因此我们也掌握了一些绘图工作的经验：水工图的绘制，除遵循制...
