园林工程测量

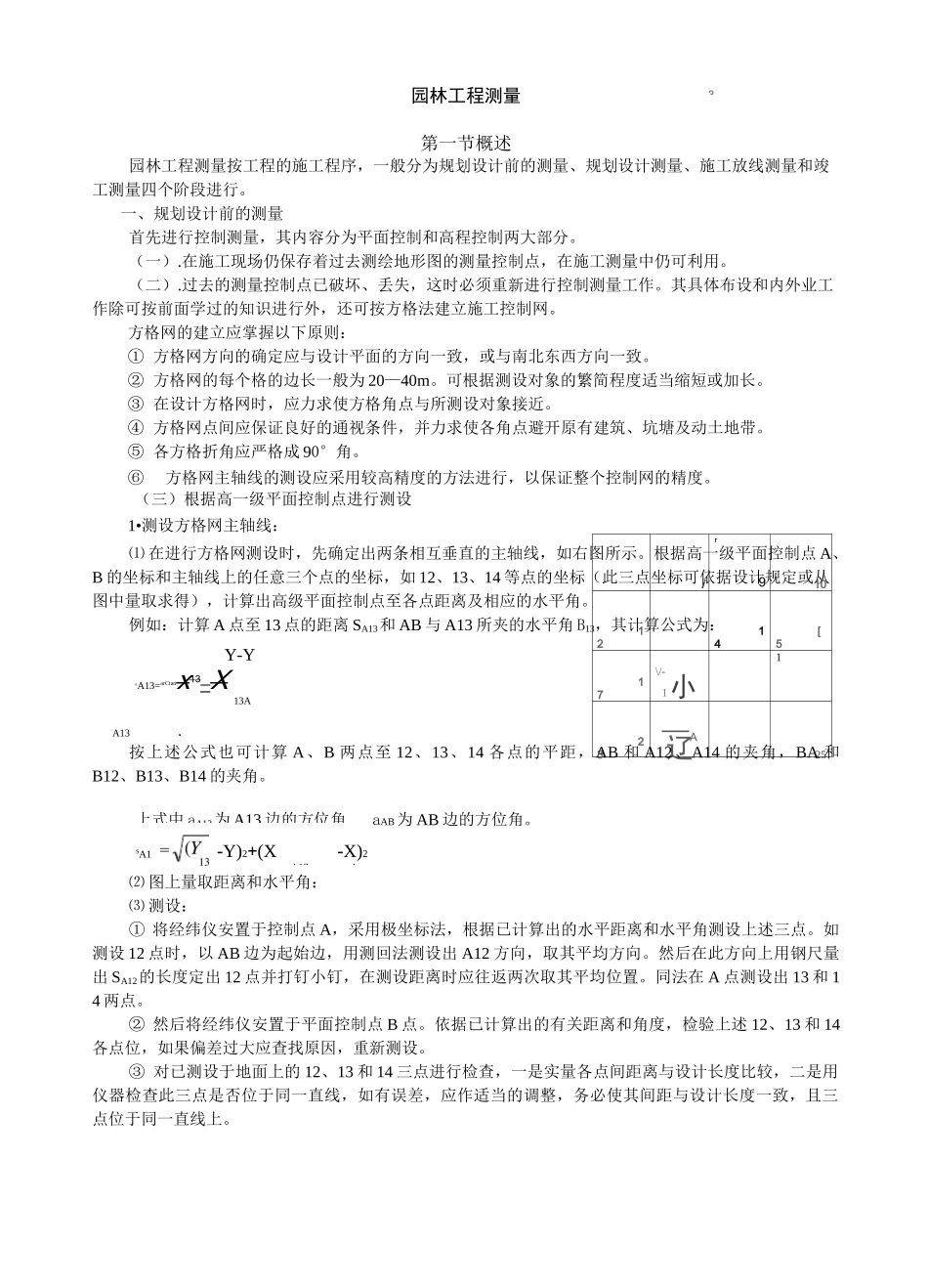

ir9101214[517\/-1小123—A辽25上式中 aA13为 A13 边的方位角,aAB为 AB 边的方位角。-Y)2+(XA13-X)2AA园林工程测量第一节概述园林工程测量按工程的施工程序，一般分为规划设计前的测量、规划设计测量、施工放线测量和竣工测量四个阶段进行。一、规划设计前的测量首先进行控制测量，其内容分为平面控制和高程控制两大部分。（一）.在施工现场仍保存着过去测绘地形图的测量控制点，在施工测量中仍可利用。（二）.过去的测量控制点已破坏、丢失，这时必须重新进行控制测量工作。其具体布设和内外业工作除可按前面学过的知识进行外，还可按方格法建立施工控制网。方格网的建立应掌握以下原则：① 方格网方向的确定应与设计平面的方向一致，或与南北东西方向一致。② 方格网的每个格的边长一般为 20—40m。可根据测设对象的繁简程度适当缩短或加长。③ 在设计方格网时，应力求使方格角点与所测设对象接近。④ 方格网点间应保证良好的通视条件，并力求使各角点避开原有建筑、坑塘及动土地带。⑤ 各方格折角应严格成 90°角。⑥方格网主轴线的测设应采用较高精度的方法进行，以保证整个控制网的精度。（三）根据高一级平面控制点进行测设1•测设方格网主轴线：⑴ 在进行方格网测设时，先确定出两条相互垂直的主轴线，如右图所示。根据高一级平面控制点 A、B 的坐标和主轴线上的任意三个点的坐标，如 12、13、14 等点的坐标（此三点坐标可依据设计规定或从图中量取求得），计算出高级平面控制点至各点距离及相应的水平角。例如：计算 A 点至 13 点的距离 SA13和 AB 与 A13 所夹的水平角 B13，其计算公式为：Y-YaA13=arCtanx13_X13AA13按上述公式也可计算 A、B 两点至 12、13、14 各点的平距，AB 和 A12、A14 的夹角，BA 和B12、B13、B14 的夹角。⑵ 图上量取距离和水平角：⑶ 测设：① 将经纬仪安置于控制点 A，采用极坐标法，根据已计算出的水平距离和水平角测设上述三点。如测设 12 点时，以 AB 边为起始边，用测回法测设出 A12 方向，取其平均方向。然后在此方向上用钢尺量出 SA12的长度定出 12 点并打钉小钉，在测设距离时应往返两次取其平均位置。同法在 A 点测设出 13 和 14 两点。② 然后将经纬仪安置于平面控制点 B 点。依据已计算出的有关距离和角度，检验上述 12、13 和 14各点位，如果偏差过大应查找原因，重新测设。③ 对已测设于地面上的 12、13 和 14 三点进行检查，一是...
