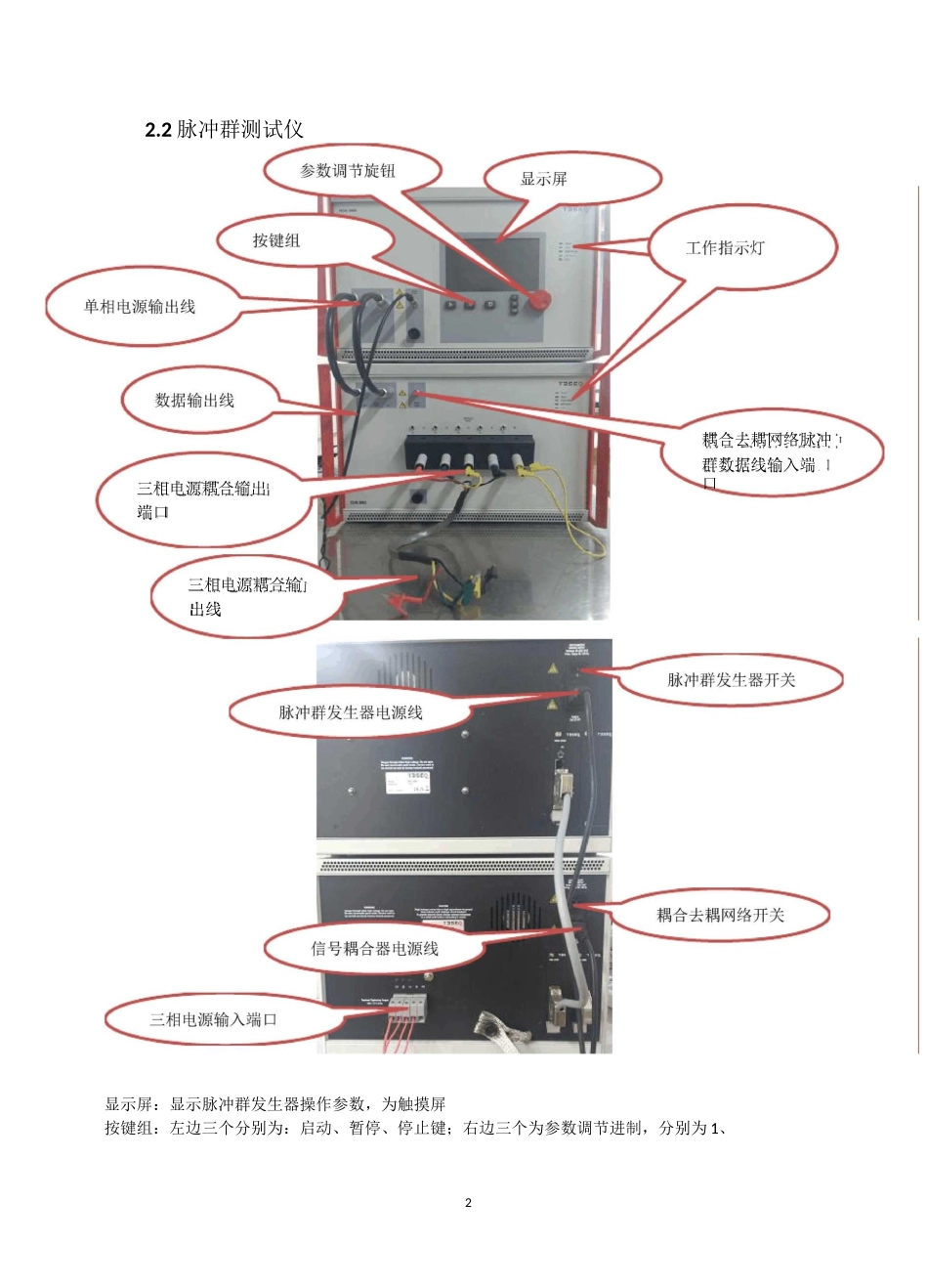

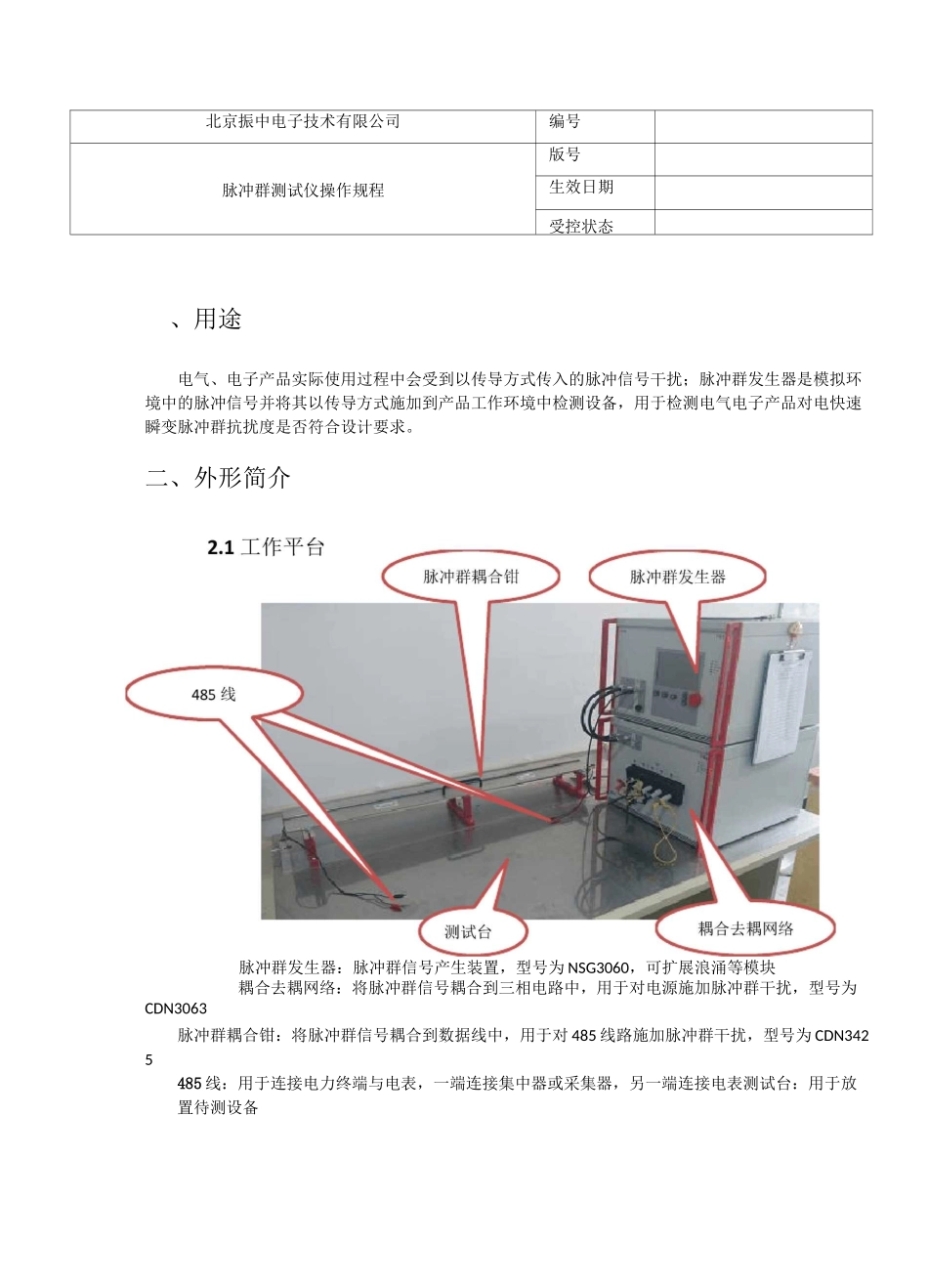

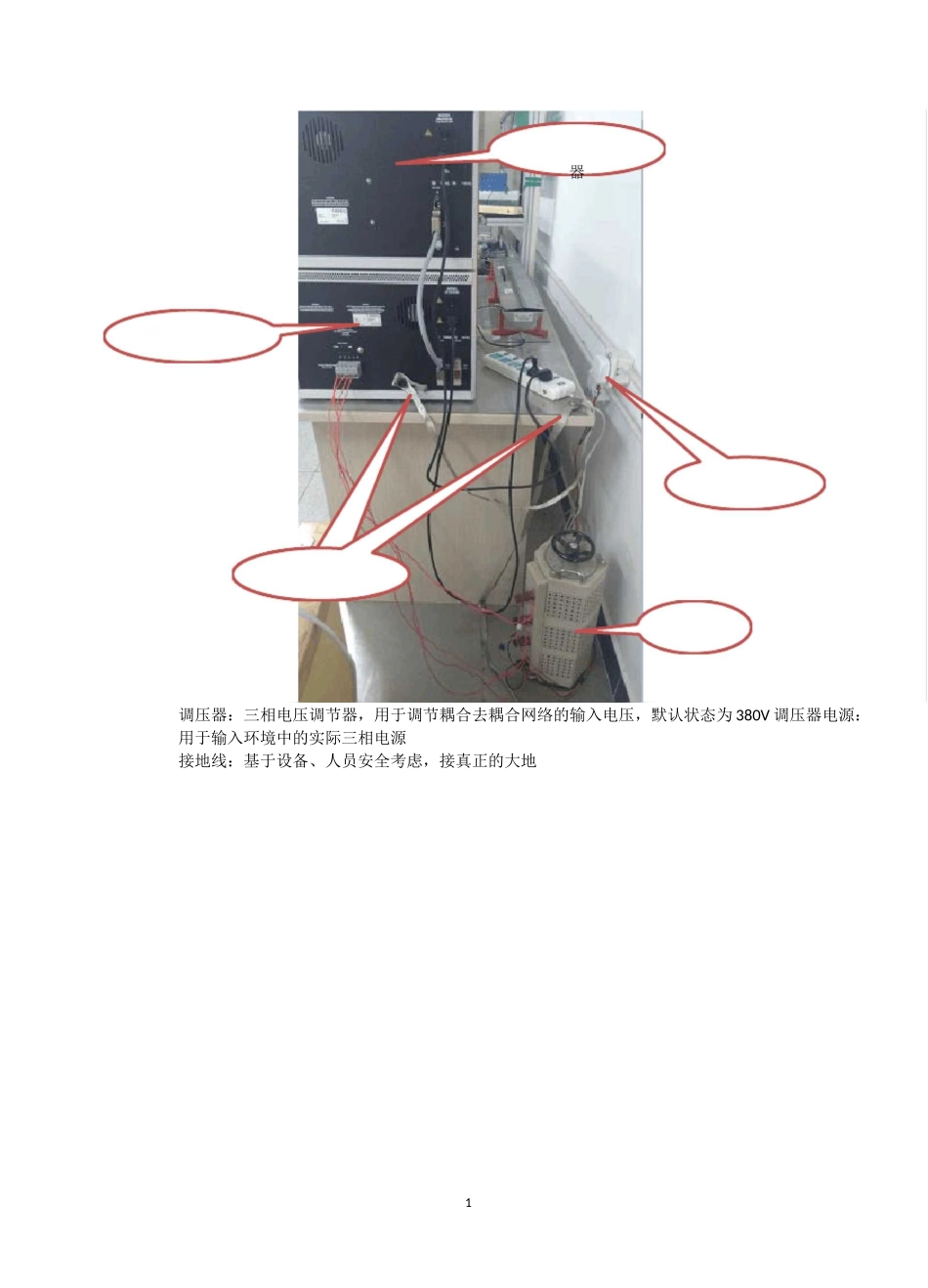

北京振中电子技术有限公司编号脉冲群测试仪操作规程版号生效日期受控状态、用途电气、电子产品实际使用过程中会受到以传导方式传入的脉冲信号干扰；脉冲群发生器是模拟环境中的脉冲信号并将其以传导方式施加到产品工作环境中检测设备，用于检测电气电子产品对电快速瞬变脉冲群抗扰度是否符合设计要求。二、外形简介脉冲群发生器：脉冲群信号产生装置，型号为 NSG3060，可扩展浪涌等模块耦合去耦网络：将脉冲群信号耦合到三相电路中，用于对电源施加脉冲群干扰，型号为CDN3063脉冲群耦合钳：将脉冲群信号耦合到数据线中，用于对 485 线路施加脉冲群干扰，型号为 CDN3425485 线：用于连接电力终端与电表，一端连接集中器或采集器，另一端连接电表测试台：用于放置待测设备1耦合去耦网X调压器电接地调压脉冲群发生调压器：三相电压调节器，用于调节耦合去耦合网络的输入电压，默认状态为 380V 调压器电源：用于输入环境中的实际三相电源接地线：基于设备、人员安全考虑，接真正的大地22.2 脉冲群测试仪显示屏：显示脉冲群发生器操作参数，为触摸屏按键组：左边三个分别为：启动、暂停、停止键；右边三个为参数调节进制，分别为 1、端口出线耦合去耦网络脉冲群数据线输入端口三相电源耦合输出三相电源耦合输310、100参数调节旋钮：旋转可调节参数大小工作指示灯：power（电源指示灯）、pulse（脉冲信号指示灯）、HigeVoltage（高电压指示灯）、EUTPower（待测设备供电指示灯）、Error（错误指示灯）单相电源输出线：脉冲群信号通过两条单相电源线输出给耦合去耦网络数据输出线：脉冲群信号通过数据线输出脉冲群耦合钳三相电源耦合输出端口：耦合去耦网络将施加到单相电源的脉冲群信号转变为施加到三相电源的脉冲群信号，最右端的 PE 端口一般不用，空置即可三相电源耦合输出线：用于给待测设备提供已施加脉冲群信号的三相电源三相电源输入端口：将三相电源输入给耦合去耦网络，用于耦合脉冲群信号耦合去耦网络脉冲群数据线输入端口：目前不用，空置即可三、供电——、1八七脉冲群发生器、耦合去耦网络接普通 220V 民用电源即可四、参数设置脉冲群发生器所有功能可直接通过各个按键、旋钮及显示屏控制。将脉冲群发生器电源打开后进入系统主页面如下图：其中第一项为脉冲群测试模块（BURST），该设备目前只有这一个模块;如果启动后 BURST 为灰色 ， 需 要 点 击 右 边 “ RESETINTERLOCK” 初 始 化 设 备 ； 选 择 BUR...
