地面辐射供暖系统施工安装总说明

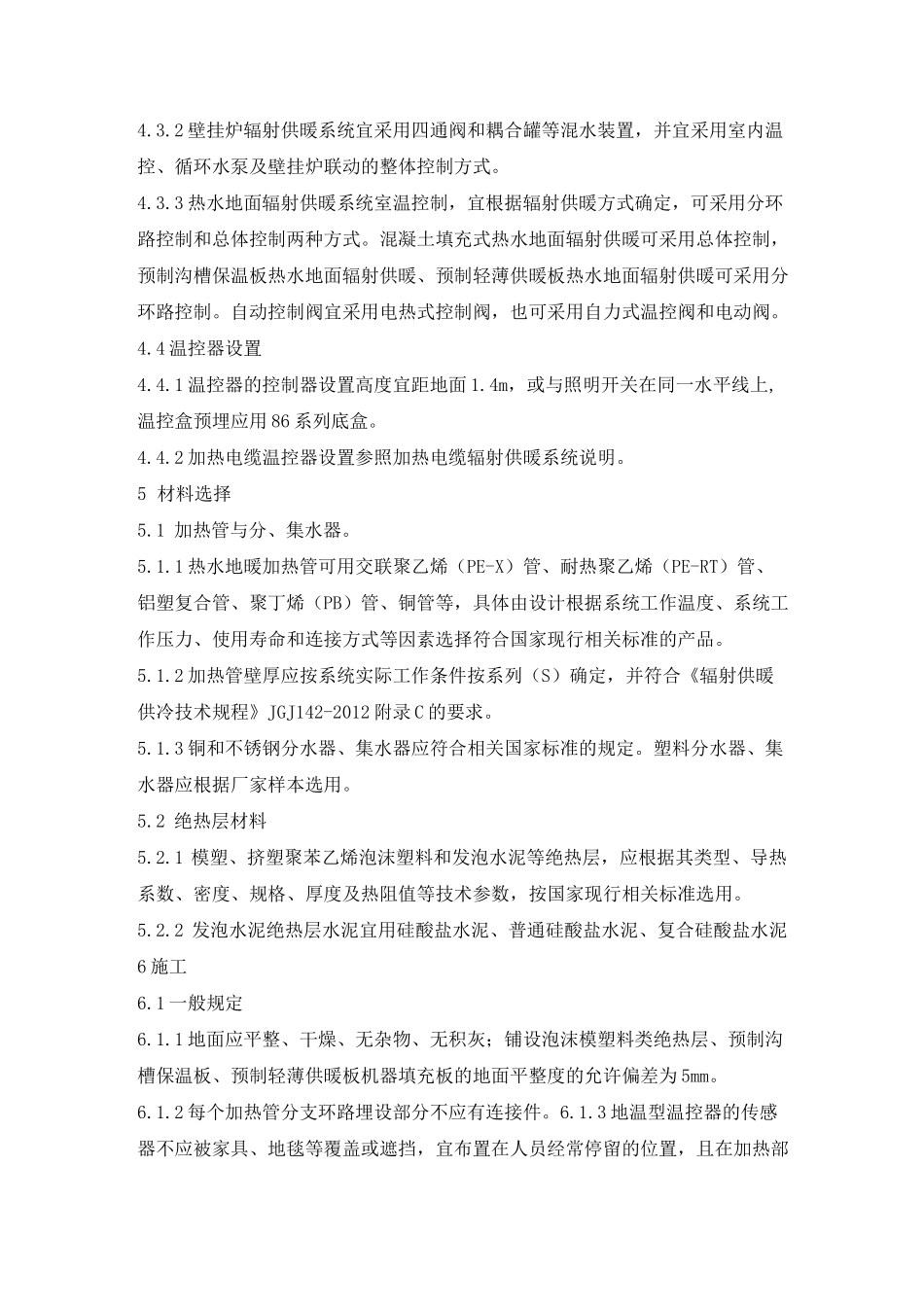

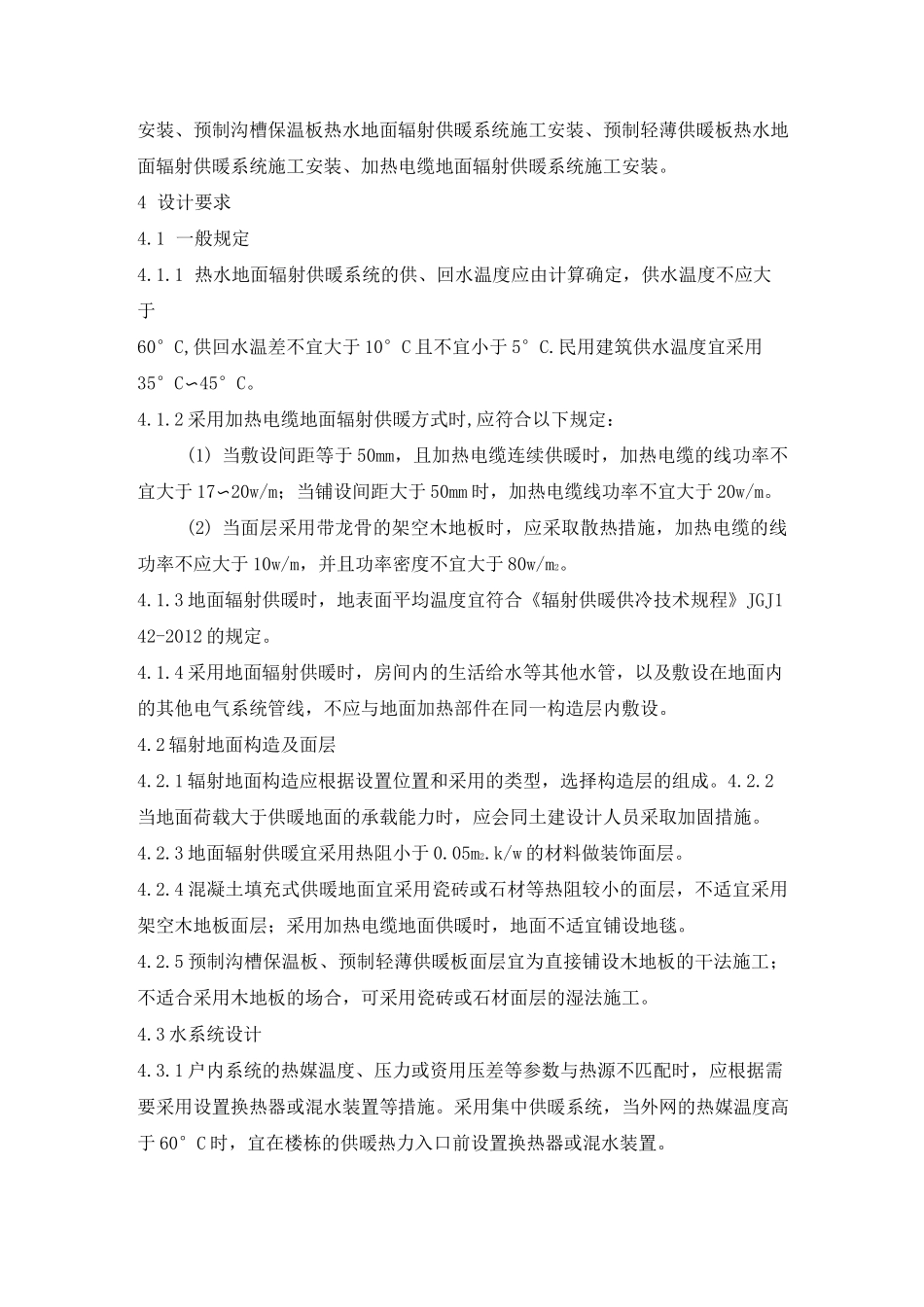

地面辐射供暖系统施工安装总说明1 编制依据1.1 本图集是根据住房和城乡建部建质函[2011]82 号文“关于《2011 年国家建筑标准设计编制工作计划》的通知”进行编制。1.2 现行国家标准规范建筑电气工程施工质量验收规范》绝热用模塑聚苯乙烯泡沫塑料》绝热用挤塑聚苯乙烯泡沫塑料》《冷热水用交联聚乙烯（PE-X）管道系统》铝塑复合压力管》《冷热水用耐热聚乙烯（PE-RT）管道系统》《冷热水用聚丁烯管（PB）管道系统》冷热水用聚丙烯管道系统》无缝铜水管和铜气管》热塑性塑料管材通用壁厚表》冷热水系统用热塑性塑料管材和管件》民用建筑电气设计规范》辐射供暖供冷技术规程》供热计量技术规范》冷热水用无规共聚聚丁烯管材及管件》发泡水泥绝热层与水泥砂浆填充层地面辐射供暖工程技术规程》CECS262-2009当依据的标准修订或有新标准发布实施时，应对本图集相关内容进行复核后选用。2 使用范围本图集适用于新建民用建筑中以低温热水为热媒或以加热电缆为加热元件的地面辐射供暖系统的设计与施工。改建和扩建的民用建筑可参照执行。3 编制内容本图集主要包含四部分内容：混凝土填充式热水地面辐射供暖系统的施工民用建筑供暖通风与空气调节设计规范》GB50736-2012建筑给水排水及采暖工程施工质量验收规范》GB50242-2002低压配电设计规范》GB50054-2011建筑地面工程施工质量验收规范》GB50209-2010GB50303-2011GB/T1080.1-2002GB/T1080.2-2002GB/T18992-2003GB/T18997-2003GB/T28799-2012GB/T19473-2004GB/T18742-2002GB/T18033-2007GB/T10798-2001GB/T18991-2003JGJ16-2008JGJ142-2012JGJ173-2009CJ/T372-2011安装、预制沟槽保温板热水地面辐射供暖系统施工安装、预制轻薄供暖板热水地面辐射供暖系统施工安装、加热电缆地面辐射供暖系统施工安装。4 设计要求4.1 一般规定4.1.1 热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60°C,供回水温差不宜大于 10°C 且不宜小于 5°C.民用建筑供水温度宜采用35°C〜45°C。4.1.2 采用加热电缆地面辐射供暖方式时,应符合以下规定：(1) 当敷设间距等于 50mm，且加热电缆连续供暖时，加热电缆的线功率不宜大于 17〜20w/m；当铺设间距大于 50mm 时，加热电缆线功率不宜大于 20w/m。(2) 当面层采用带龙骨的架空木地板时，应采取散热措施，加热电缆的线功率不应大于 10w/m，并且功率密度不宜大于 80w/m2。4.1.3 地面辐射供暖时，地表面平均温度宜符合《辐射供暖供冷技术...
