成套配电柜安装技术交底

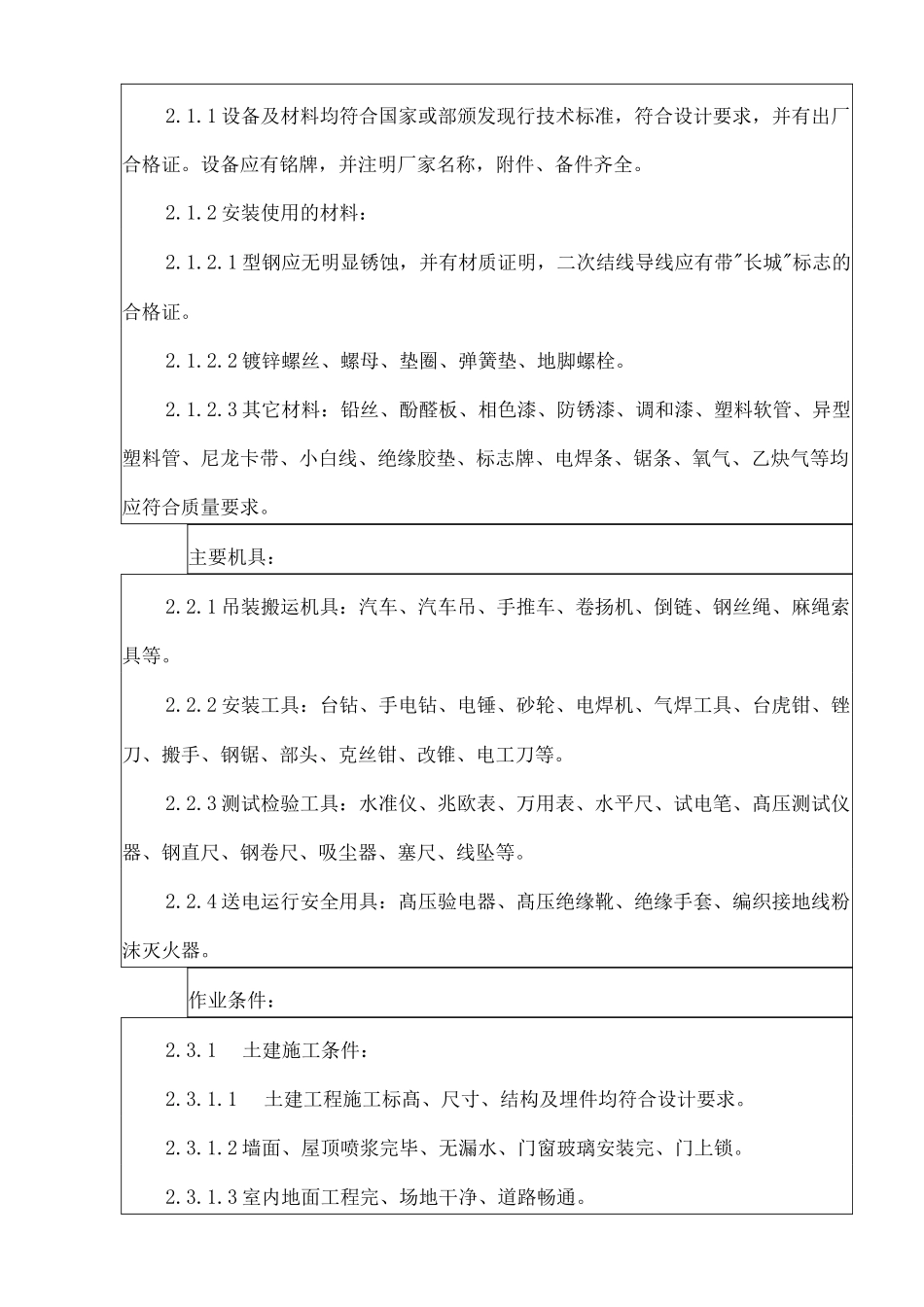

南京地铁工程承包单位：中铁十四局集团电气化工程有限公司合同号：监理单位：重庆赛迪工程咨询有限公司技术交底记录工程名称苏州市轨道交通 4 号线及支线工程车站机电安装及装修施工项目（SRT4-12-5 标）竹辉路站、南门路动力与照明工程交底部位1.站厅层；2.站台层：工序名称成套配电柜安装交底提要：成套配电柜安装1、施工范围;2、施工准备;3、操作工艺;4、质量标准;5、成品保护;交底内容：1 施工范围本工艺标准适用于 10kV 及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜（盘）安装及二次回路结线。2 施工准备设备及材料要求:2.1.1 设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。设备应有铭牌，并注明厂家名称，附件、备件齐全。2.1.2 安装使用的材料：2.1.2.1 型钢应无明显锈蚀，并有材质证明，二次结线导线应有带"长城"标志的合格证。2.1.2.2 镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。2.1.2.3 其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。主要机具：2.2.1 吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。2.2.2 安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬手、钢锯、部头、克丝钳、改锥、电工刀等。2.2.3 测试检验工具：水准仪、兆欧表、万用表、水平尺、试电笔、髙压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。2.2.4 送电运行安全用具：髙压验电器、髙压绝缘靴、绝缘手套、编织接地线粉沫灭火器。作业条件：2.3.1土建施工条件：2.3.1.1土建工程施工标髙、尺寸、结构及埋件均符合设计要求。2.3.1.2 墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。2.3.1.3 室内地面工程完、场地干净、道路畅通。2.3.2 施工图纸、技术资料齐全。技术、安全、消防措施落实。2.3.3 设备、材料齐全，并运至现场库。3 操作工艺工艺流程：设备开箱检查 f 设备搬运 f 柜（盘）稳装 f 柜（盘）上方母带配制 f 柜（盘）二次回路结线 f 柜（盘）试验调整 f 送电运行验收⑵ 设备开箱检查：3.2.1 安装单位、供货单位或建设单位共同进行，并做好检查记录。3.2.2 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技...
